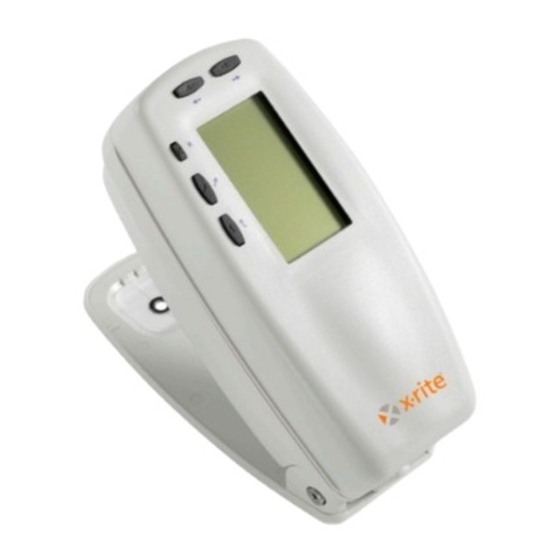

X-Rite 500 Series Einführung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für X-Rite 500 Series
Inhaltszusammenfassung für X-Rite 500 Series

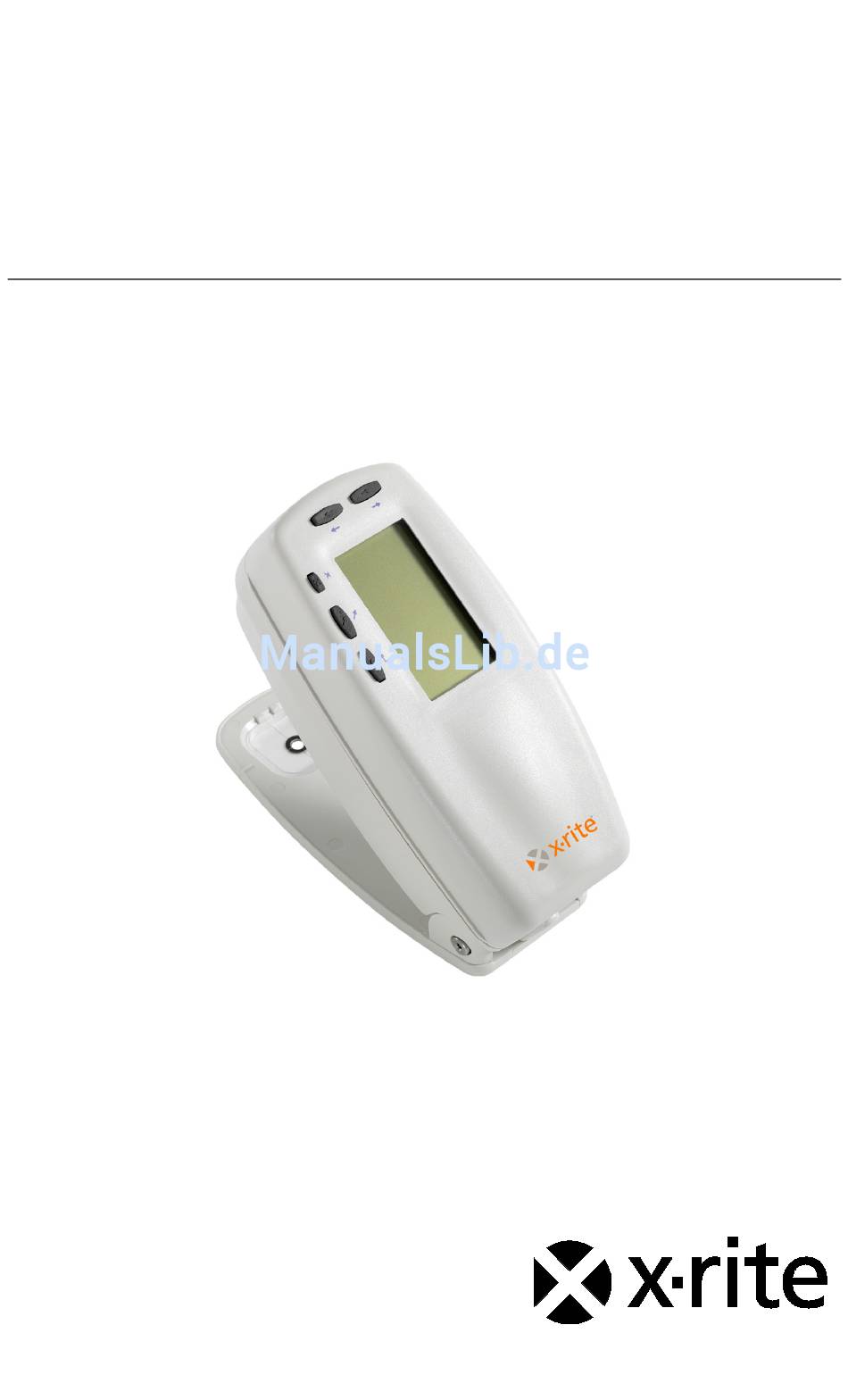

- Seite 1 500 Serie S P E K T R A L D E N S I T O M E T E R Einführung...
- Seite 3 Störungen des Rundfunk- und Fernsehempfangs verursachen. Sollte dies der Fall sein, hat der Anwender geeignete Gegenmaßnahmen zu ergreifen. RoHS/WEEE Die Produkte von X-Rite erfüllen die Gefahrenstoffverordnung (RoHS) 2002/95/EC und die Richtlinien zur Vermeidung von Elektro- und Elektronik- Abfällen (WEEE) 2002/96/EC. Weitere Informationen zu RoHS/WEEE finden...
-
Seite 4: Urheberrecht
WARNUNG: Das Gerät darf NICHT in einer explosiven Umgebung verwendet werden. VORSICHT: Betriebs- und Verletzungsgefahr besteht bei Gebrauch von anderen Adaptern als X-Rite SE30-177 (100-240 V). Verwenden Sie nur den X-Rite Akkupack SE15-26. Bei der Verwendung anderer Akkus besteht Explosionsgefahr. -
Seite 5: Inhaltsverzeichnis
5 0 0 - S E R I E S P E K T R A L D E N S I T O M E T E R Einleitung Diese Anleitung wird Sie mit Ihrem Spektraldensitometer der 500-Serie vertraut machen. Sollten Sie weitere Anweisungen oder Informationen benötigen, finden Sie diese in einem ausführlichen Handbuch in einer Datei im PDF-Format auf der CD, die mit Ihrem Gerät geliefert wurde. -
Seite 6: Vorbereitung
Nehmen Sie das Gerät aus dem Versandkarton. Entsorgen Sie nicht die Originalverpackung, sondern benutzen Sie bitte diese, um das Gerät weiter zu verschickten. Ist dieser Karton nicht mehr vorhanden, kann ein neuer von X-Rite angefordert werden. · Untersuchen Sie Ihr Gerät auf eventuelle Schäden. Sollte es beim Transport beschädigt worden sein, setzen Sie sich... -
Seite 7: Aufladung Des Akkupacks
So schließen Sie das Netzteil an: 1. Die am Netzteil angezeigte Spannung muss mit der örtlichen Spannungsversorgung übereinstimmen. Ist das nicht der Fall, wenden Sie sich bitte an X-Rite oder deren autorisierten Händler. 2. Stecken Sie den kleinen Stecker des Netzteils in den Stromanschluss des Geräts. -
Seite 8: Gerätebeschreibung & Merkmale
E I N F Ü H R U N G Gerätebeschreibung & Merkmale Das X-Rite Spektraldensitometer der 500-Serie basiert auf einem integrierten spektraloptischen System, das akkurate und präzise Messungen ermöglicht. Das Gerät hat eingängige Schaltflächen und ein kontrastreiches grafisches Display. -
Seite 9: Das Funktionendisplay
5 0 0 - S E R I E S P E K T R A L D E N S I T O M E T E R Drücken auf eine Bedientaste wieder zum ersten Tabstopp im jeweiligen Menü zurück. Tab aufwärts –... - Seite 10 E I N F Ü H R U N G · Aktive Funktion – In diesem Bereich wird der aktuelle Messmodus angezeigt. Wenn Sie auf die Eingabetaste # drücken und Modus ist markiert, dann wird zwischen weiteren verfügbaren Modi umgeschaltet (zum Beispiel Dichte und Dichtedifferenz).
-
Seite 11: Benutzung Des Geräts
5 0 0 - S E R I E S P E K T R A L D E N S I T O M E T E R Benutzung des Geräts Arbeitsschritte: die Grundlagen Es gibt vier grundsätzliche Verfahren zum Navigieren durch das Gerätdisplay, zum Auswählen der Funktionen und Einstel- lungen und zum Festlegen der Werte. -
Seite 12: Auswahl Aus Einer Liste
E I N F Ü H R U N G Auswahl aus einer Liste Verschiedene Einstellungen und Funktionen erlauben die Auswahl bestimmter Elemente aus einer Liste. Listen befinden sich in jedem möglichen Display: in Menüs, Editors, Funktionen usw. So wählen Sie ein Element aus einer Liste: 1. -
Seite 13: Ausführung Einer Messung
5 0 0 - S E R I E S P E K T R A L D E N S I T O M E T E R Ausführung einer Messung Wenn Sie eine Messung unternehmen müssen, erscheint in dem Benutzerdialog eine Aufforderung zum Messen. -
Seite 14: Kalibrierung Des Geräts
E I N F Ü H R U N G Kalibrierung des Geräts Unter normalen Umständen muss das Gerät mindestens einmal täglich kalibriert werden. Tägliches Kalibrieren des Geräts sorgt für höchste Messgenauigkeit und Beständigkeit. Weißkalibrierung HINWEIS: Jede weiße Kalibrierreferenz enthält einen Satz von Reflexionswerten, die für sie einzig sind. -
Seite 15: Konfiguration Des Geräts
5 0 0 - S E R I E S P E K T R A L D E N S I T O M E T E R Konfiguration des Geräts Sie können Ihr Gerät Ihren eigenen Ansprüchen gemäß ein- stellen. -
Seite 16: Kalibrierung
E I N F Ü H R U N G · CIE94 Toleranz (nur für 528, 530) – definiert bestimmte Parameter für die Berechnung von DE CIE94 · Genauigkeit– bestimmt, ob Sie Farbwerte mit hoher (Vorgabe) oder normaler Genauigkeit anzeigen wollen. Bei hoher Genauigkeit weisen angezeigte Werte eine weitere Dezimalstelle auf. -
Seite 17: Tab, Cr (Zeilenumschaltung), Crlf
Protokoll – legt das gewünscht Protokoll, RCI oder ICP, fest. · Emulation – Bestimmt die Ausgabeart des Gerätes. Wählen Sie 400 Serie, um die Dichteausgabe der X-Rite 400 Serie zu emulieren. Ausschalten Mit dieser Einstellung bestimmen Sie die Zeitspanne, während der das Gerät unbenutzt eingeschaltet bleibt, ehe es sich aus-... -
Seite 18: Automatische Messfelderkennung
Akkus an. Diese Informationen werden hauptsächlich vom Kundendienst zu Diagnosezwecken benötigt. · Fehlerprotokoll – hilft dem X-Rite Kundendienst zu ermitteln, wie und wo ein Fehler im Gerät auftrat. So erhalten Sie Zugriff auf die Konfiguration, wenn die Sperre aktive ist: 1. -
Seite 19: Benutzer-Konfiguration
5 0 0 - S E R I E S P E K T R A L D E N S I T O M E T E R und Druckkontrast die automatische Erkennung des Messfelds ein oder ausschalten. Benutzer-Konfiguration In der Benutzer-Konfiguration können Sie schnell Raster und Dichteoptionen mit minimaler Setupzeit einstellen. -
Seite 20: Gerätefunktionen
E I N F Ü H R U N G Gerätefunktionen Das 528 ist ein Gerät mit densitometrischen sowie auch kolorimetrischen Funktionen. Diese Funktionen sind möglicherweise nicht in Ihrem Gerät verfügbar. Die fol- gende Tabelle bietet einen Überblick über verschiedene Geräte und deren Funktionen. -
Seite 21: Auswahl Des Messmodus
5 0 0 - S E R I E S P E K T R A L D E N S I T O M E T E R Auswahl des Messmodus Der Messmodus bestimmt, wie das Gerät Messdaten auswertet, z.B. DICHTE oder DICHTEDIFF#. DICHTE D i c h t e d i f f 0 1 O p t . - Seite 22 E I N F Ü H R U N G So wählen Sie eine Lichtart aus: 1. Markieren Sie die aktivierte Lichtart mit Tab aufwärts bzw. abwärts $ @. 2. Drücken Sie mehrmals auf die Eingabetaste #, bis die gewünschte Lichtart erscheint. Die Messwerte spiegeln sofort die ausgewählte Lichtart wider.
-
Seite 23: Fehlermeldungen Im Benutzerdialog
5 0 0 - S E R I E S P E K T R A L D E N S I T O M E T E R Fehlermeldungen im Benutzerdialog Fehler bei Messungen werden im Benutzerdialog angezeigt. Bei jedem Fehler ertönt ein langer Signalton. Jeder Messfehler (außer <>) bricht die Messung ab;... - Seite 24 Hauptgeschäftsstelle - USA 4300 44th Street SE Grand Rapids, Michigan 49512 Tel: (+1) 800 248 9748 oder (+1) 616 803 2100 Fax: (+1) 800 292 4437 oder (+1) 616 803 2705 Hauptgeschäftsstelle - Europa Althardstrasse 70 8105 Regensdorf Schweiz Tel: (+41) 44 842 24 00 Fax: (+41) 44 842 22 22 Hauptgeschäftsstelle - Asien Room 808-810...
