Messen mit der PortaSonic 9000
6.4.3
Montage der Ultraschallsensoren mit Schiene
Nach Parametrierung der Messstelle zeigt Ihnen der Messumformer den Abstand in
mm und als Rastermaß für die Verwendung der Montageschiene (Ultraschallsensor
F10, F20). Wird als Lochanzahl z.B. 4 angezeigt, dann entspricht dies der Anzahl
der Löcher zwischen den Markierungen.

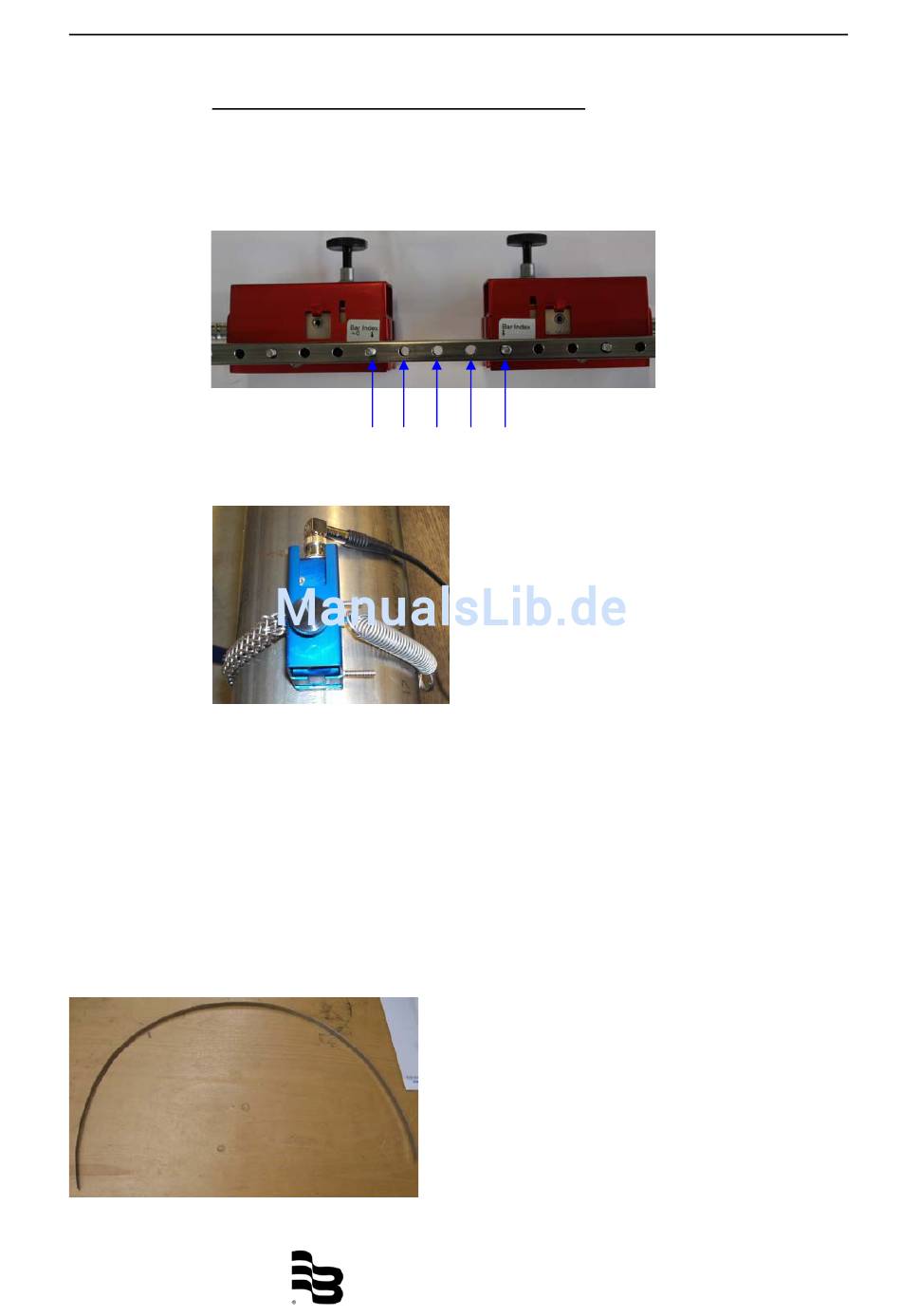

Abbildung 5: Positionierung der Ultraschallsensoren mittels Rastermaß der Montageschiene
Abbildung 6: Befestigung Ultraschallsensor (Typ F10, F20) mittels Edelstahlspannkette
Zur Fixierung der Ultraschallsensoren (mit oder ohne Montageschiene)
verwenden Sie die mitgelieferten Edelstahlketten. Diese werden unter
Spannung an den beiden Haken des Sensors eingehakt. Mit der Rändel-
schraube wird dann ggfs. noch der Ultraschallsensor an die Rohrleitung
gedrückt.
Zur Fixierung der Ultraschallsensoren (mit oder ohne Montageschiene) verwenden Sie die
mitgelieferten Edelstahlspannbänder.
Abbildung 7: Edelstahlspannband
1
2
3
4
5
UF_PS9000_BA_01_1105
= Lochanzahl 5
21 / 58
