Vorbereitung der Messung
5.3
Montage von Ultraschallsensoren
Dieses Kapitel informiert Sie über die Möglichkeiten der Montage Ihrer Ultraschall-
sensoren. Die V-Montage ist dabei der Standard für die meisten Applikationen.
5.3.1

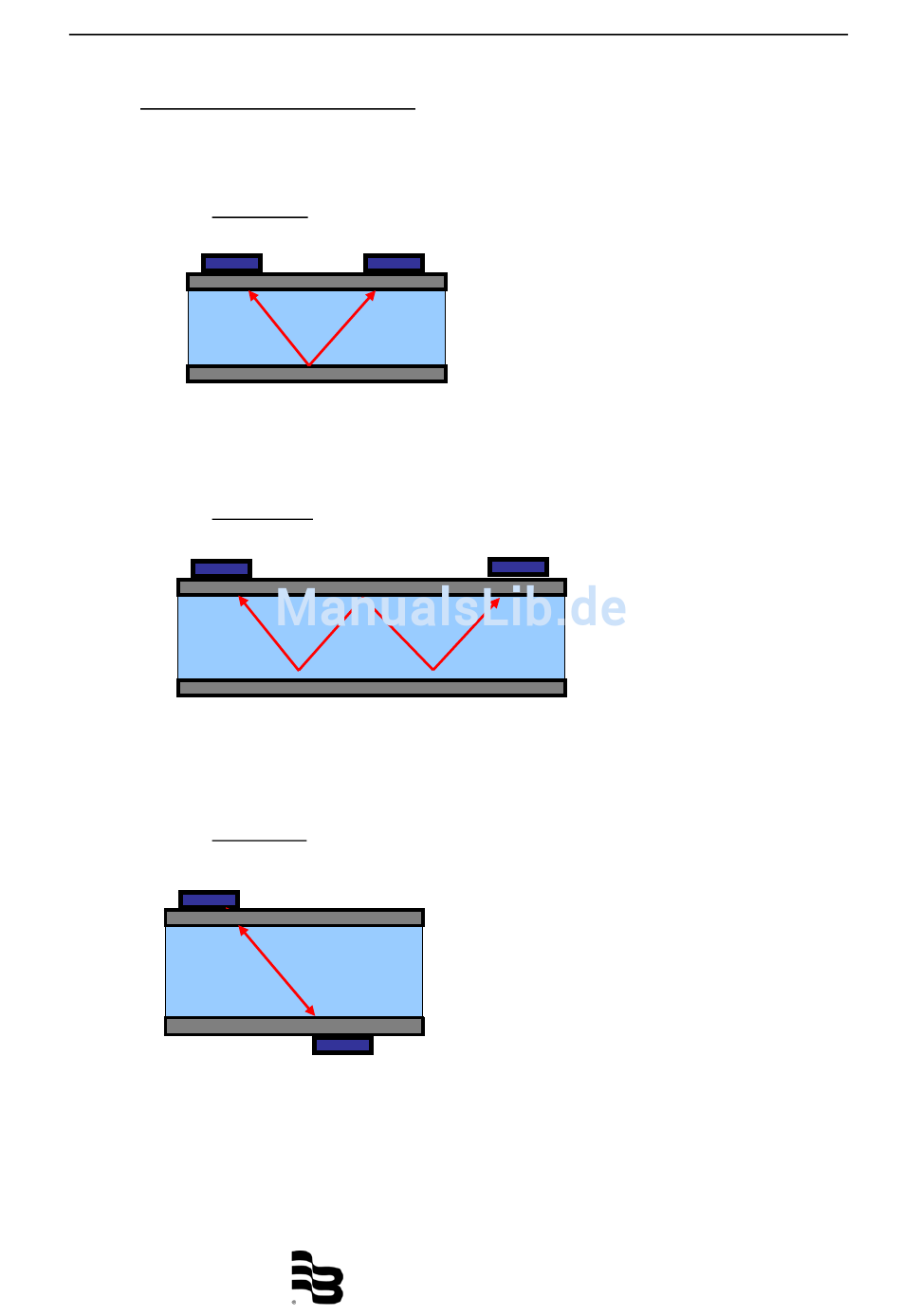

V- Montage
Ultraschallsensor 1
Bei der so genannten V-Montage werden die beiden Ultraschallsensoren auf der-
selben Rohrseite montiert. Die V-Montage ist der Standard für kleine und mittlere
Rohrleitungsgrößen. Das Ultraschallsignal wird dabei über die Rohrwand reflektiert.
5.3.2
W- Montage
Ultraschallsensor 1
Bei der W-Montage handelt es sich um eine Sonderform der Ultraschallsensormon-
tage. Sie kommt im Bedarfsfall typischerweise bei kleinen bis sehr kleinen Rohrlei-
tungen zum Einsatz.
5.3.3
Z- Montage
Ultraschallsensor 1
Ultraschallsensor 2
Bei der Z-Montage handelt es sich um eine Sonderform der Ultraschallsensor Mon-
tage. Durch den im Vergleich zu V- und W-Montage verkürzten Signalweg kommt
diese Installationsart üblicherweise bei großen Rohrleitungen bzw. stark ver-
schmutzten oder gasbelasteten Medien zum Einsatz.
Ultraschallsensor 2
Ultraschallsensor 2
