9. Ziehen Sie zuletzt auch die beiden unteren Schrau-
ben [14] an.
Abschließende Arbeiten
1. Ziehen Sie die Befestigungsschrauben der Brenn-
kammerstützen fest an.
2. Montieren Sie die Isolierung sowie das seitliche Ver-
kleidungsblech.
3. Montieren Sie den Abgasanschluss ordnungsgemäß.
Die Dichtung des Abgasstutzen überprüfen und
ggf. ersetzen.
4. Montieren Sie alle Deckbleche in umgekehrter Rei-
henfolge und achten Sie auf das ordnungsgemäße
Anbringen evtl. Dichtungen.
5. Stellen Sie alle Verbindungen und Anschlüsse wieder
her und überprüfen Sie diese.
6. Nehmen Sie das Gerät in Betrieb und überprüfen Sie
die ordnungsgemäße Funktion aller Betriebsarten.

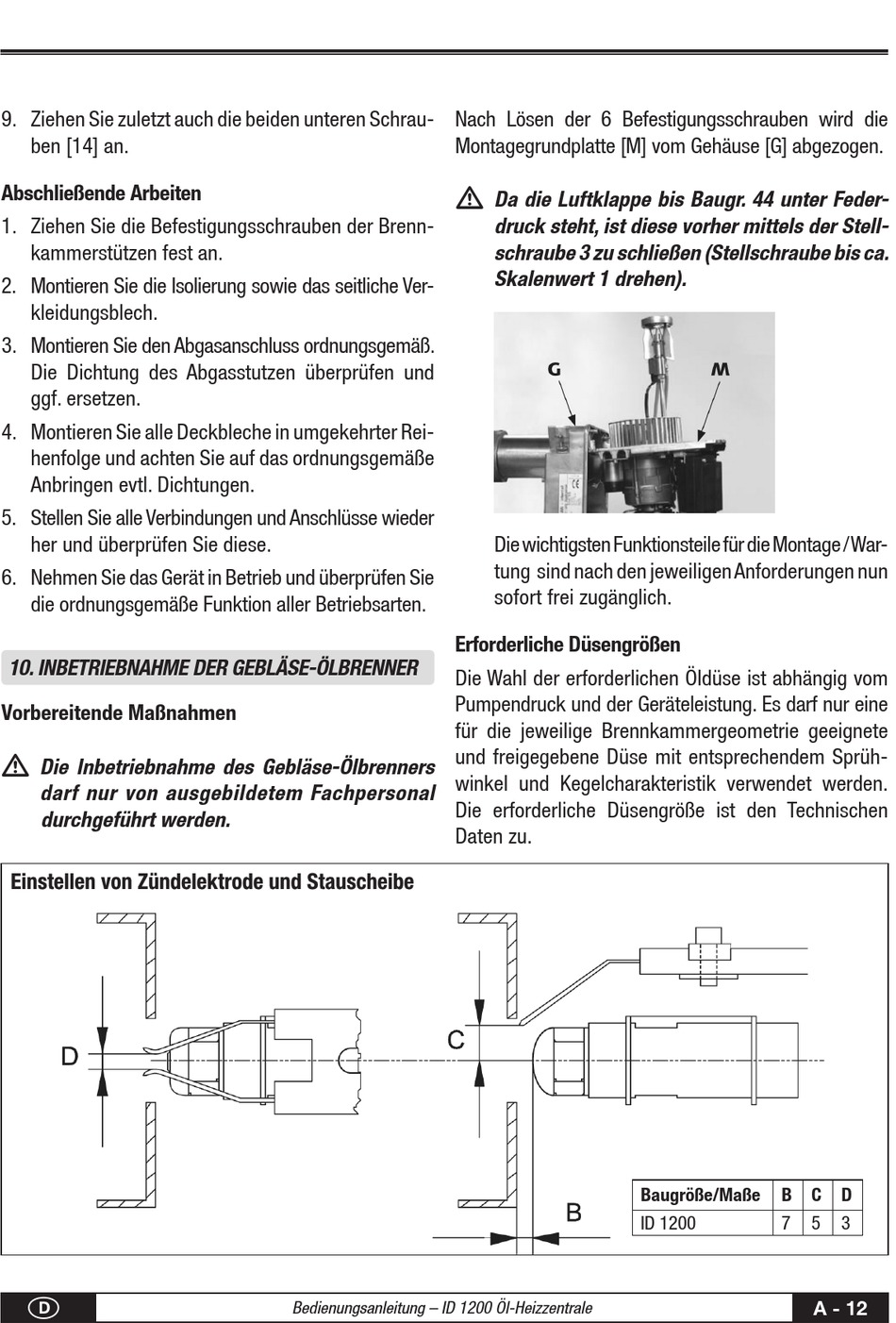

10. InBetrIeBnaHme Der GeBläse-ÖlBrenner
Vorbereitende Maßnahmen
m
Die Inbetriebnahme des Gebläse-Ölbrenners
darf nur von ausgebildetem Fachpersonal
durchgeführt werden.
D
Nach Lösen der 6 Befestigungsschrauben wird die
Montagegrundplatte [M] vom Gehäuse [G] abgezogen.
m
Die wichtigsten Funktionsteile für die Montage / W ar-
Erforderliche Düsengrößen
Die Wahl der erforderlichen Öldüse ist abhängig vom
Pumpendruck und der Geräteleistung. Es darf nur eine
für die jeweilige Brennkammergeometrie geeignete
und freigegebene Düse mit entsprechendem Sprüh-
winkel und Kegelcharakteristik verwendet werden.
Die erforderliche Düsengröße ist den Technischen
Daten zu.
Bedienungsanleitung – ID 1200 Öl-Heizzentrale
Da die luftklappe bis Baugr. 44 unter Feder-
druck steht, ist diese vorher mittels der stell-
schraube 3 zu schließen (stellschraube bis ca.
skalenwert 1 drehen).
tung sind nach den jeweiligen Anforderungen nun
sofort frei zugänglich.
Baugröße/Maße
ID 1200
B C D
7
5
3
A - 12
