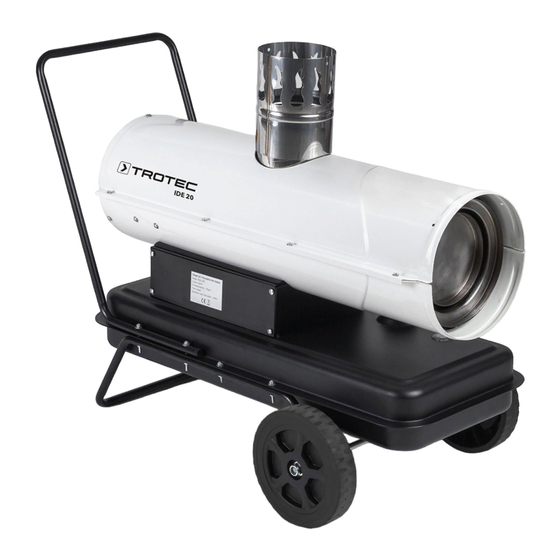

IDE 30 / 50 / 60
Bedienungsanleitung – Ölheizaggregate . . . . . . . . . . . . . A - 1
DE
Operating manual – Oil heating units . . . . . . . . . . . . . . . . B - 1
EN
Manuel d'utilisation – Chauffage au fioul . . . . . . . . . . . . . . C - 1
FR
Kullanım kılavuzu – Yağ ısıtma üniteleri . . . . . . . . . . . . . . D - 1
TR
Betjeningsvejledning – Oliefyraggregater . . . . . . . . . . . . . E - 1
DA
Användarmanual – Oljeaggregat . . . . . . . . . . . . . . . . . . . . . F - 1
SV
TROTEC GmbH & Co. KG
Tel.: +49 2452 962-400
www.trotec.de
•
Grebbener Straße 7
•
•
Fax: +49 2452 962-200
•
E-Mail: info@trotec.de
D-52525 Heinsberg
