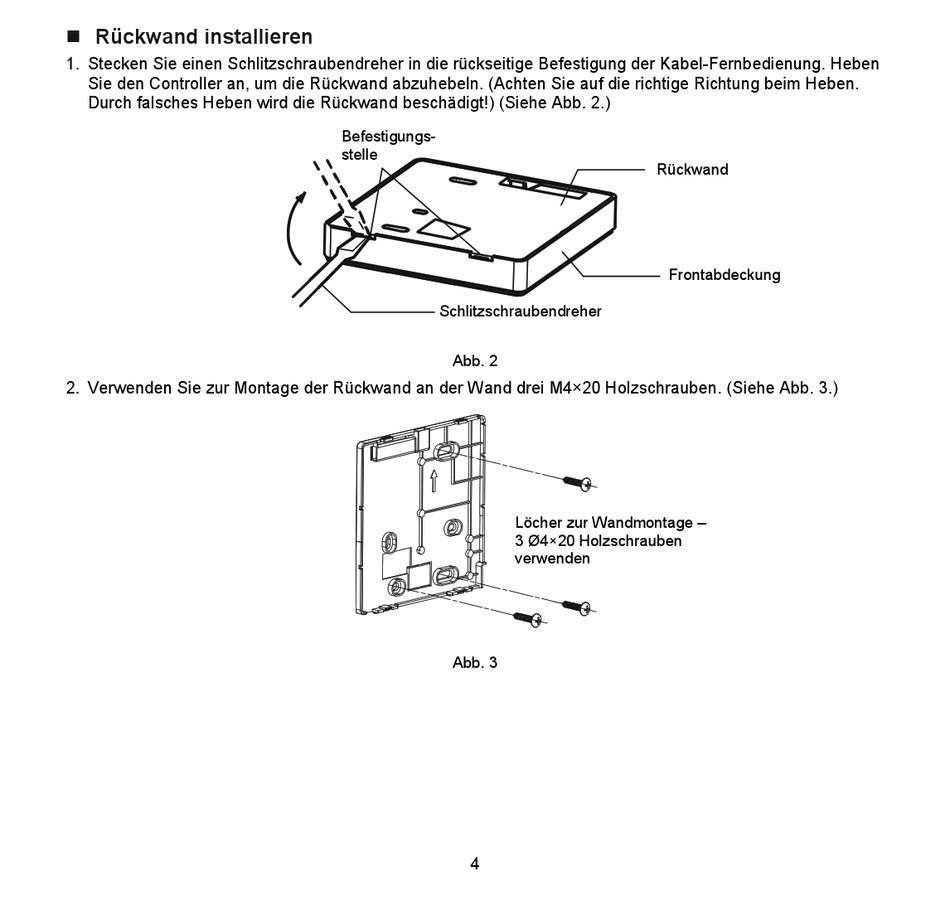

Rückwand installieren
1. Stecken Sie einen Schlitzschraubendreher in die rückseitige Befestigung der Kabel-Fernbedienung. Heben
Sie den Controller an, um die Rückwand abzuhebeln. (Achten Sie auf die richtige Richtung beim Heben.
Durch falsches Heben wird die Rückwand beschädigt!) (Siehe Abb. 2.)
2. Verwenden Sie zur Montage der Rückwand an der Wand drei M4×20 Holzschrauben. (Siehe Abb. 3.)
Befestigungs-
stelle
Schlitzschraubendreher
Abb. 2
Abb. 3
4
Rückwand
Frontabdeckung
Löcher zur Wandmontage –
3 Ø4×20 Holzschrauben
verwenden
