Die Gasleitung anschließen, wenn die Flüssigkeitsleitung schon angeschlossen worden ist.
4.3.4 Das Rohr an die Außeneinheitsseite anschließen
Die Verbindungsleitungsmutter mit dem Außeneinheitsventilsanschluss
verbinden.
4.3.5 Leckageüberprüfung der Verbindungsleitungen
Bei Innen- und Außeneinheitsseiten überprüfen Sie die Verbindungs-
stücke mittels eines Lecksuchgeräts, wenn die Röhre schon verbunden
worden sind.
4.3.6 Wärmeisolierung der Rohrverbindungsstücke (Inneneinheit)
Wärmeisolierungsstücke (groß und klein) auf den Verbindungsstellen der Röhre einsetzen.
Vorderaustrittsöffnung
Wärmeisolierungsstück
(klein) für die Leitung
DC Inverter U-match Serie - Kassettengerät

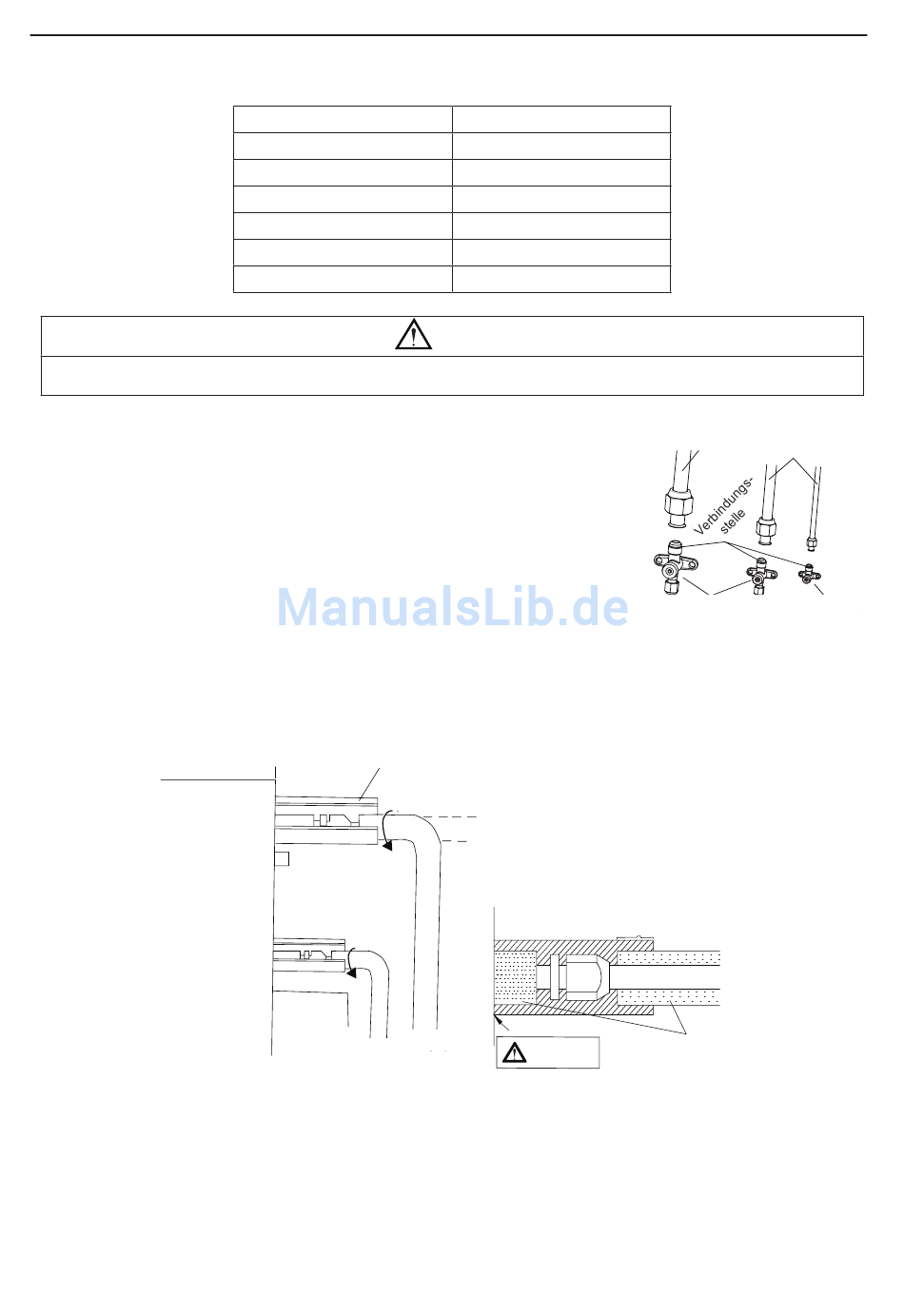

Tabelle 9 Drehanzugsmoment
Leitungsdurchmesser
1/4˝(Zoll)
3/8"(Zoll)
5/8"(Zoll)
1/2"(Zoll)
3/4˝(Zoll)
7/8˝(Zoll)
VORSICHT!
REF. A)
Wärmeisolierungsstück
(groß) für die Leitung
Gasleitung
Flüssigkeitsleitung
Abb. 17
Drehanzugsmoment
15-30 (N·m)
35-40 (N·m)
60-65 (N·m)
45-50 (N·m)
70-75 (N·m)
80-85 (N·m)
REF. A)
Mit Isoliermaterial umhüllen
Keine Lücke
14
Gasleitung
Flüssigkeitsleitung
oder
oder
3-Wege-Ventil
2-Wege-Ventil
Abb.16
Isolierrohr
