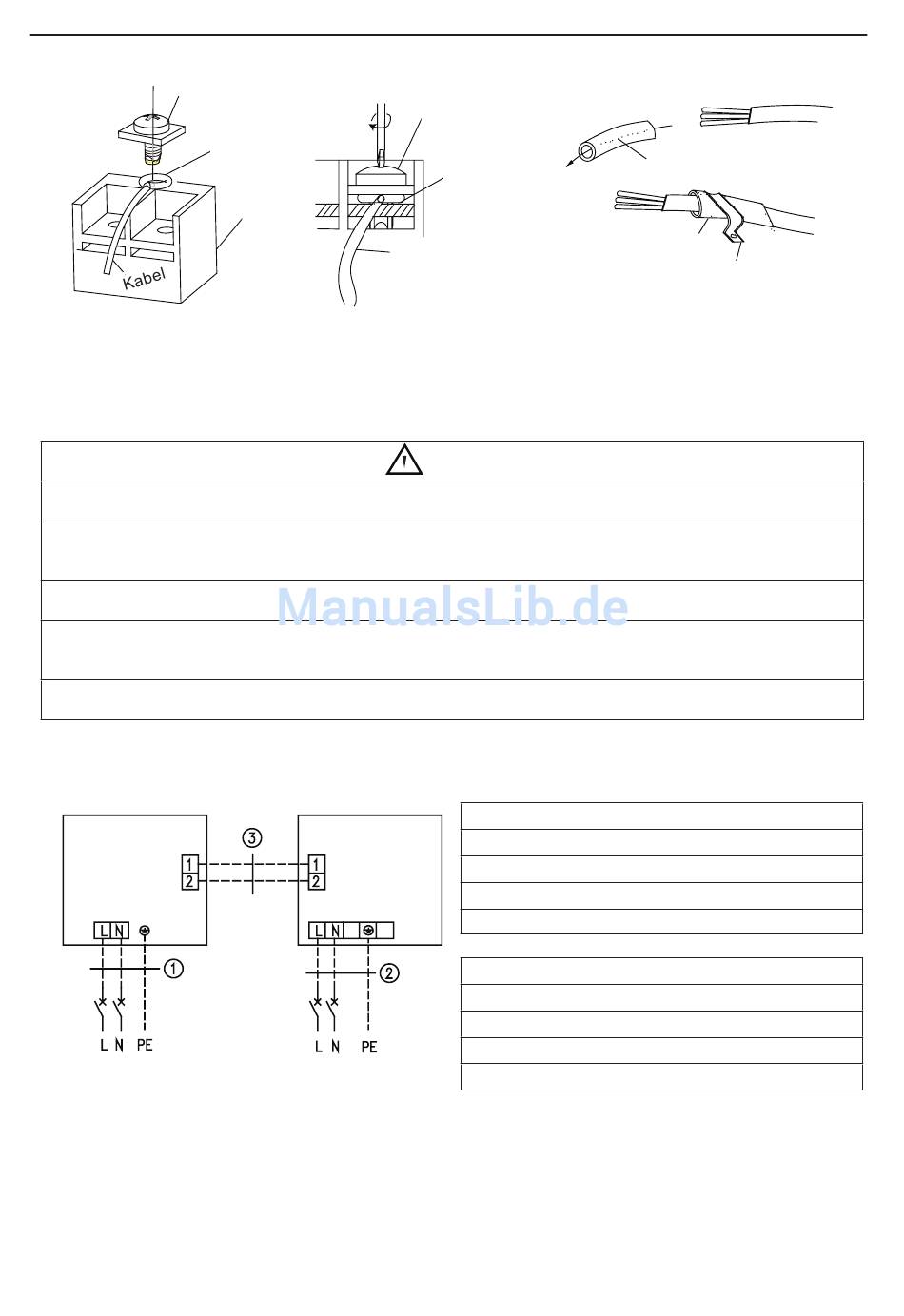

(3). Das Verbindungskabel und das Stromkabel mit den Schellen befestigen.
Wenn die Verbindungs- und Stromkabel durch das Isolierrohr eingesetzt worden sind, befestigen
Sie sie anhand den Kabelschellen (Abb. 41).
① . Vergewissern Sie vor Wartungsarbeiten, dass kein Strom zu Innen- und Außeneinheiten versorgt wird.
② . Die Klemmkastennummer und Verbindungskabelsfarben müssen mit der Innenheit übereinstimmen.
③ . Fehlerhafte Anschlüsse können Feuer an elektrischen Bestandteile verursachen.
④ . Das Verbindungskabel an den Klemmkasten ordnungsmäßig anschließen, andernfalls kann es Feuer verursachen.
⑤ . Die Isolierumhüllung des Verbindungskabels mittels der Kabelschellen befestigen, andernfalls
kann es zu elektrischer Leckage führen.
⑥ . Das Stromkabel immer anschließen.
(4). Elektrische Anschlüsse zwischen Innen- und Außeneinheiten
Einphasige Einheiten (12K~30K)
Außeneinheit
Schalter
Spannung: 220-240V ~ 50Hz
DC Inverter U-match Serie - Kassettengerät
Rundanschluss
Klemmen-
kasten
Abb .40
Inneneinheit
Schalter
Spannung: 220-240V ~ 50Hz
Schrauben mit besonderer
Unterlegscheibe
Rundanschluss
Kabel
VORSICHT!
GUHD12NK3FO+GKH12K3FI
GUHD18NK3FO+GKH18K3FI
① . Stromkabel 3×1.5mm
② . Stromkabel 3×1.0mm
③ . Kommunikationskabel 2×0.75mm
GUHD24NK3FO+GKH24K3FI
GUHD30NK3FO+GKH30K3FI
① . Stromkabel 3×2.5mm
② . Stromkabel 3×1.0mm
③ . Kommunikationskabel 2×0.75mm
24
Isolierrohr
Isolierrohr
Kabelschelle
Abb .41
2
(H07RN-F)
2
(H05RN-F)
2
(H05RN-F)
2
(H07RN-F)
2
(H05RN-F)
2
(H05RN-F)
