DC Inverter U-match Serie - Kassettengerät
3-Wege-Verbindungsstück
Abb. 27

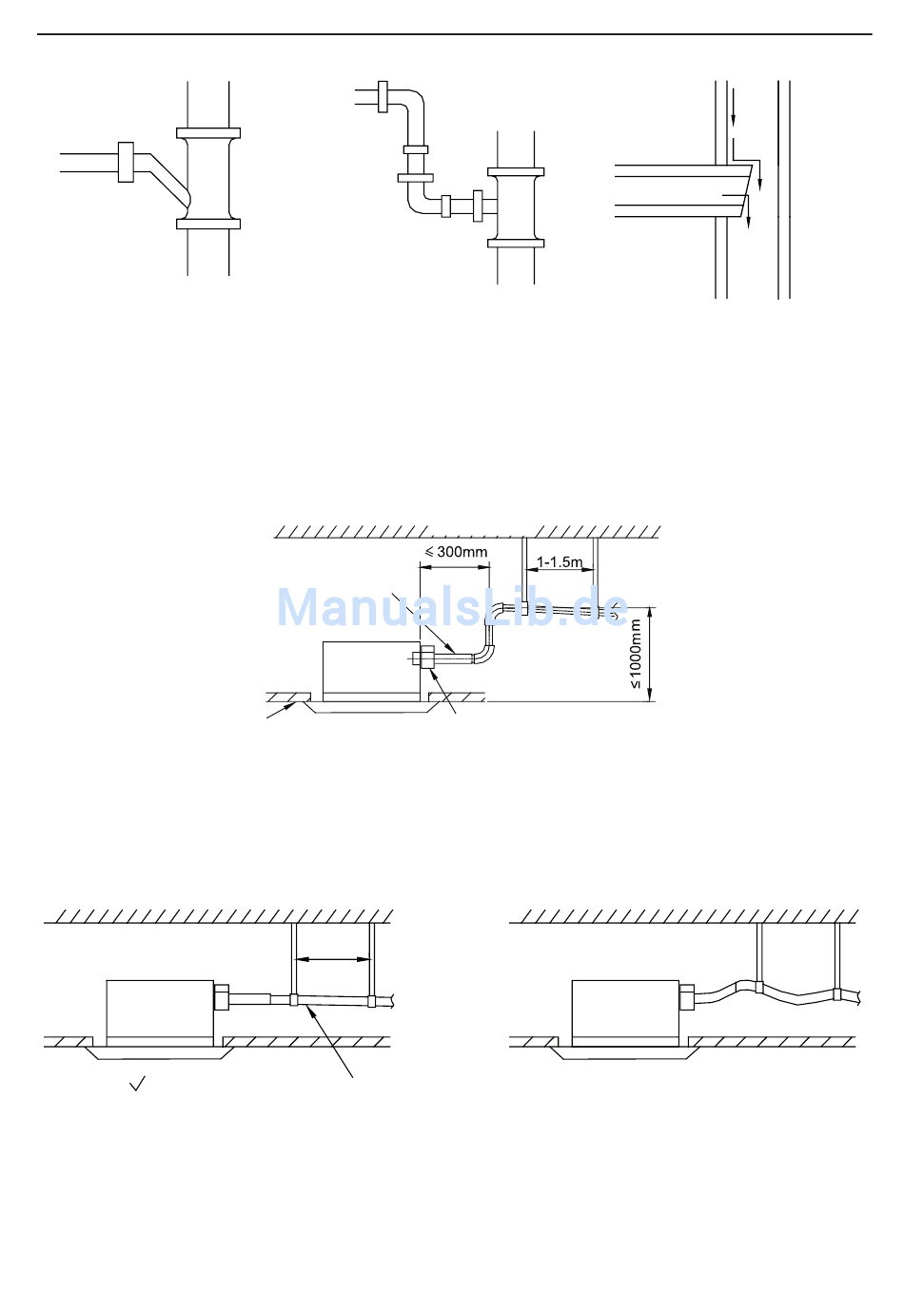

4.5.3 Vorsichtsmaßnahmen bei der Installation des Steigrohrs
(1). Die folgenden Stellen isolieren zur Vermeidung von Wasserleckage wegen Kondensation.
1). Das Ablaufrohr an das Steigrohr anschließen und isolieren.
2). Das Ablaufrohr an die Ablauföffnung der Inneneinheit anschließen und mit der Schelle
befestigen.
(2). Die Rohrhöhe sollte maximal 280mm sein.
(3). Das Steigrohr sollte nicht weiter als 300mm von der Ablauföffnung installiert werden.
(4). Ein Gefälle von mindestens 1% für das Ablaufrohr gewährleisten. Deckenhalterungen
je 1-1,5 m dazu installieren.
über 1% Gefälle (richtig)
(5). Das Gefälle des Ablaufrohrs sollte 75mm oder weniger sein, damit die Ablauföffnung keiner
Zusatzkraft unterzogen wird.
Ablaufrohr
Decke
1-1.5m
Bogenrohr
Abb. 28
Dach
Steigrohr
Drain lift pipe
Schelle
Abb. 30
Abb. 31
19
Horizontalrohr
Abb. 29
Deckenhalterung
×
(falsch)
