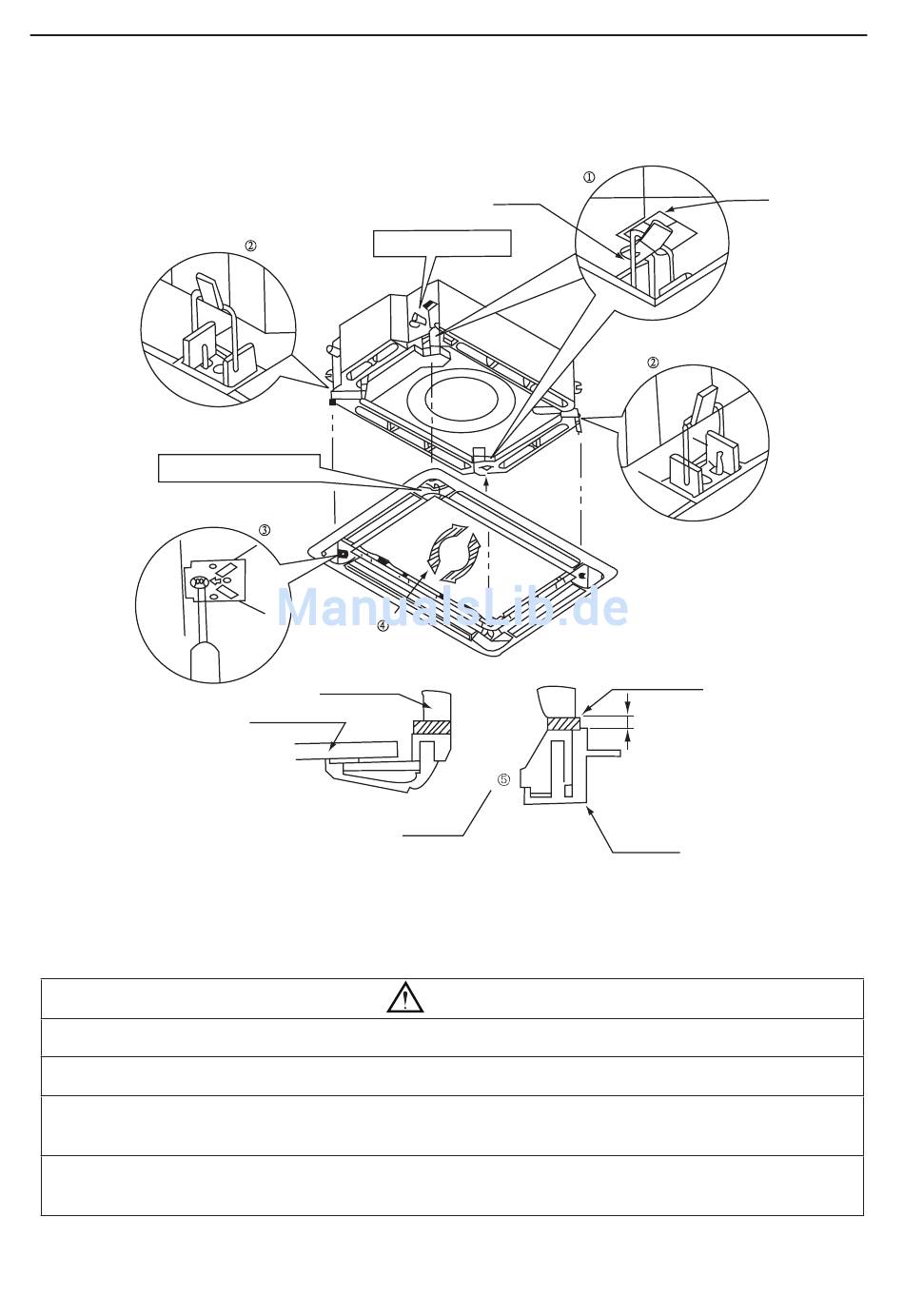

(4). Das Modul in Richtung der Pfeil (Abb. 38) installieren.
(5). Die Schrauben anziehen, bis die Stärke des Dichtungsmaterials zwischen dem Modul und
der Innenheit zu 5-8 cm reduziert ist.
Schwenkklappe
4.7 Elektrische Anschlüsse
4.7.1 Vorsichtsmaßnahmen
① .  Die Stromversorgung abschalten vor der Behandlung von Steckdosen.
② .  Die Nennspannung der Einheit wird auf Tabelle 5 und Tabelle 6 gezeigt.
③ .  Vor der Einschaltung vergewissern, dass die Spannung zwischen 198~264V liegt (bei einphasigen
Einheiten) oder 342~457V (bei dreiphasigen Einheiten).
④ .  Immer einen Netztrennschalter verwenden und einen besonderen Steckdose zur Energieversor-
gung für die Einheit installieren.
DC Inverter U-match Serie - Kassettengerät
Leitungsposition
Inneneinheit
Decke
Luftausgang
Abb. 38
VORSICHT!
22
Schlosszunge
Inneneinheit
Modul
Haken
Luftausgang
5~8 mm
