(5). Die Ablaufdauer hängt von der Einheit ab (normalerweise 15 Minuten bei Einheiten von
12K, 20 Minuten bei 18K, 30 Minuten bei 42/48/60K. Überprüfen, ob der Druckmesser an
der Niederdruckseite des Verteilerventils -1,0Mp (-75cmHg) anzeigt, andernfalls sind Leck-
agen vorhanden. Den Hahn völlig zudrehen und die Vakuumpumpe stoppen.
(6). Warten und überprüfen, ob das Drucksystem unverändert bleibt (Wartungsdauer: 3 Minuten
bei Einheiten unter 18K, 5 Minuten bei Einheiten 18K~24K, 10 Minuten bei Einheiten über
42K. Beim Warten sollte der Druckmesser an der Niederdruckseite des Verteilerventils nicht
über 0,005 Mp (0,38cmHg) anzeigt.
(7). Das Flüssigkeitsventil geringfügig aufdrehen und Kältemittel in die Verbindungsleitung ein-
lassen zum Ausgleichen den Leitungsinnen- und Außendruck. Dies vermeidet, dass die Luft
in die Verbindungsleitung einläuft, wenn das Ablaufrohr ausgeschlossen wird. Die Flüssigkeits-
und Gasventile können nur völlig aufgedreht werden, wenn das Verteilerventils abgenommen
worden ist.
(8). Die Deckel des Flüssigkeits- und Gasventils sowie der Wartungsöfnnung wieder einsetzen.
Niederdruckmesser
Hahn (Niederdruck)
Verbindungsleitung
(an die Inneneinheit)
Flüssigkeitsventil
Gasventil
Wartungs-
öffnung
Deckel
Leitung
Hinweis: Bei großen Einheiten wird die Wartungsöffnung für beide Ventile (Gas und Flüssigkeit) verwendet
werden. Beim Ablaufen können zwei Druckmesserröhre an zwei Wartungsöffnungen angeschlossen werden,
um das Ablaufverfahren zu beschleunigen.
4.4.2 Zusätzliche Kältemittelfüllmenge
Das Kältemittel, das einer Rohrlänge von 5m anpasst, wird in der Außeneinheit bei der Herstellung gefüllt.
Bei Röhren länger als 7m, wird zusätzliche Kältemittelmenge notwendig.
Tabelle 10 zeigt die entsprechenden zusätzlichen Kältemittelfüllmenge.
Modelle
Wenn der Höhenunterschied zwischen Innen- und Außeneinheit länger als 10m ist, ein Ölbogen
je 6 meter sollte verwendet werden.
DC Inverter U-match Serie - Kassenttengerät
Verteiler
Hochdruckmesser
Hahn (Hochdruck)
Rohr
Rohr
Vakuumpumpe
Vakuumpumpe
Element
12~18K
24~60K
Verbindungsleitung
Deckel
pipe
Leitung
Deckel
Rohr mit Ventilnadel

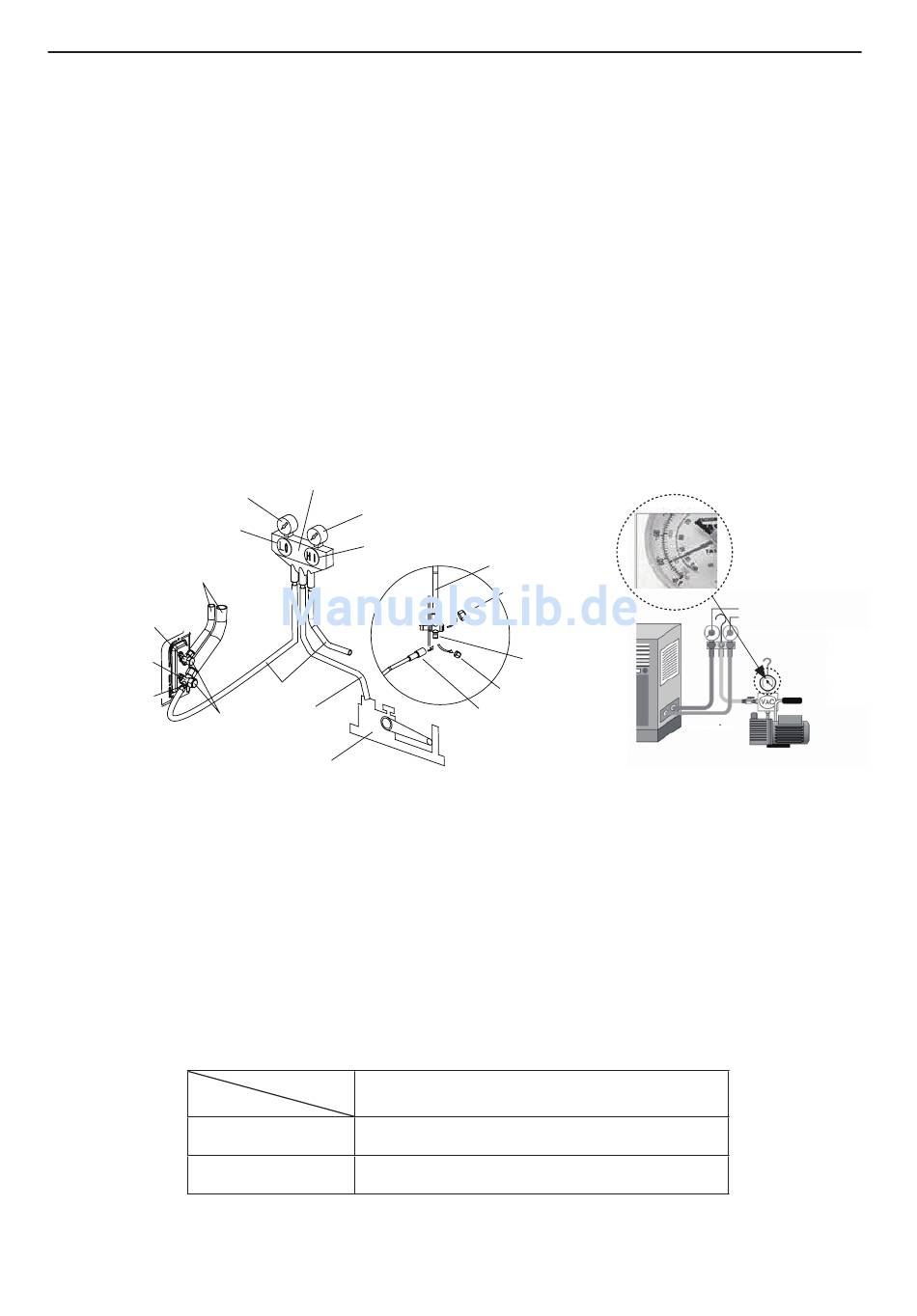

Abb. 20
Tabelle 10
Zusätzliche Kältemittelfüllmenge
30 g/m
60 g/m
16
Verbindungsleitung
Niederdruckmesser
Hochdruckmesser
Druckmessersatz
Wartungs-
öffnung
Vakuumpumpe
VAC-Ventil
