Installationshandbuch
Ein schlechter Anschluss kann zu Fehlfunktionen führen.
Kabelanschluss
Dichten Sie den Kabelanschluss mit Isoliermaterial ab, da
sonst Kondensation auftritt.
HINWEIS
Die Klimageräte können an eine zentrale Steuerung (CCM)
angeschlossen werden. Schließen Sie vor der Inbetriebnahme die
Kabel richtig an und stellen Sie die Richtung der Inneneinheiten ein.

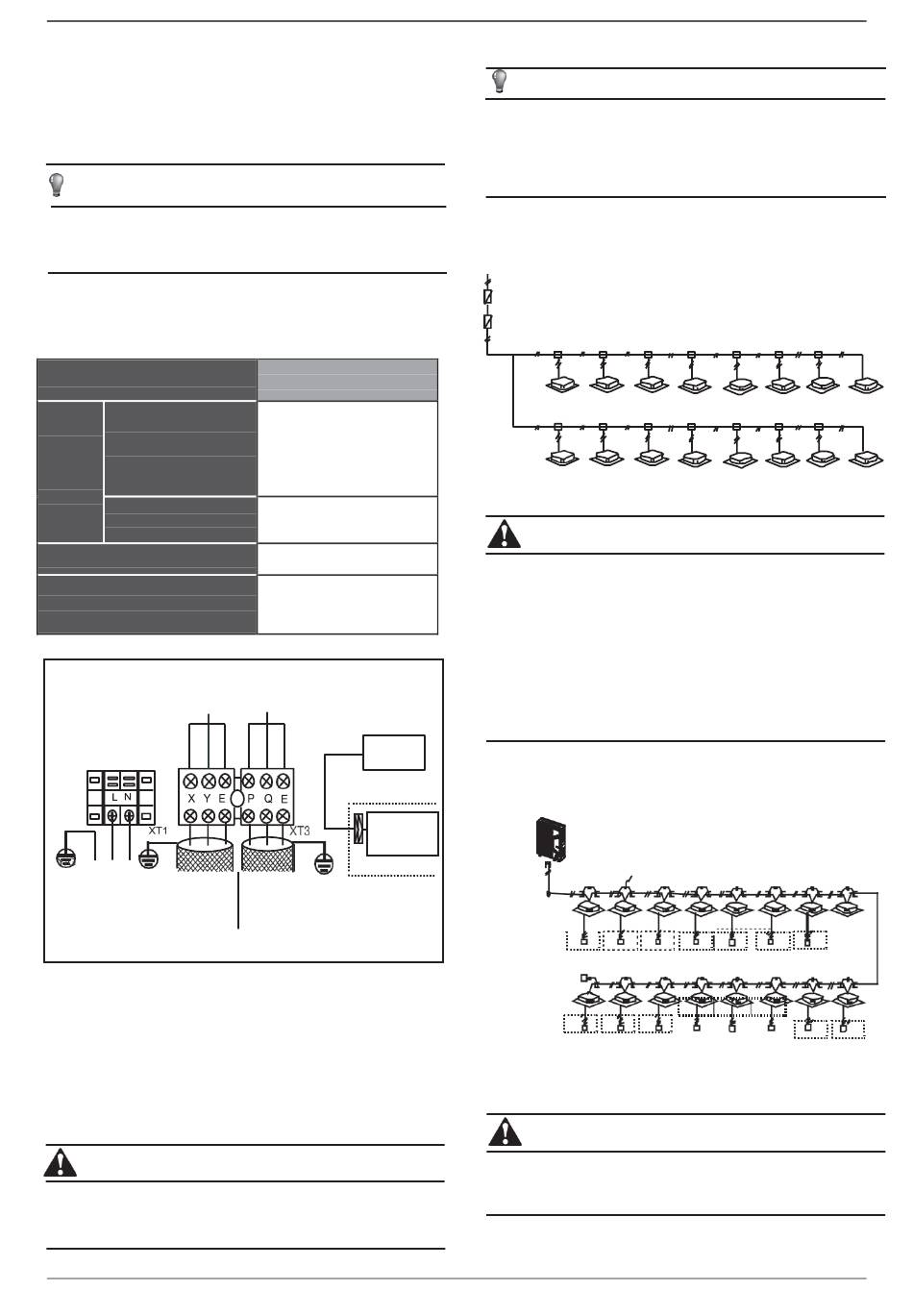

5.2. Verdrahtung der Inneneinheit
● Stromversorgung
Leistung (kW)
Eigenschaften
Innenein
heiten
MVD DC
230 Vac
Länge der Verdrahtung der
Stromversorgung (mm²)
Leitungsschutzschalter (A)
Signalkabel Innen-/Außengerät
(mm
) (schwaches elektrisches
2
Signal)
Inneneinheit
Stromversorgung
Zentralisierte
Steuerung
Bitte verwenden Sie ein abgeschirmtes 3-adriges Kabel.
1. Das Kommunikationskabel ist 3-drahtig, polarisiert. Verwenden
Sie ein dreiadriges abgeschirmtes Kabel, um Störungen zu
vermeiden. Die Erdungsmethode besteht nun darin, das nahe
Ende des geschirmten Kabels zu erden und am (isolierten)
Ende zu öffnen. Das abgeschirmte Kabel dient zur Erdung.
2. Die Steuerung zwischen dem Außengerät und dem Innengerät
ist vom Typ BUS. Die Adressen werden bei der Installation
eingestellt.
VORSICHT
Die Signalleitung des Innen-/Außengeräts ist ein
Niederspannungsstromkreis. Lassen Sie niemanden das
Hochspannungskabel berühren und verlegen Sie es neben dem
Netzkabel in demselben Kabelverteilerrohr.
Tabelle 5-2
1,8 ~ 16
220-240V~50Hz
3 x 2,5
16
Dreidrähtiges
Kabel 3 x 0.75
3 x 0.75
Display
Verkabelte
Fern-
steuerung
Kommunikations
Innengeräte
Abb. 5-4
Der Durchmesser und die durchgehende Länge des Kabels
stehen unter der Bedingung, dass die Spannungsschwingung
innerhalb von 2 % liegt. Wenn die durchgehende Länge
größer als der angegebene Wert ist, wählen Sie den
Kabeldurchmesser gemäß den entsprechenden Normen.
Stromverkabelung des Innengeräts
Thermomagnetischer Schutzschalter
Manueller Schutzschalter
VORSICHT
1. Das Kältemittelleitungssystem, die Verbindungssignalkabel Innengerät-
Innengerät und das Verbindungskabel Innengerät-Außengerät müssen
sich im selben System befinden.
2. Wenn das Netzkabel parallel zum Kommunikationskabel verläuft,
verlegen Sie diese in getrennten Rohren und lassen Sie einen
angemessenen Abstand. (Referenzabstand: Sie beträgt 300 mm bei
einer Strombelastbarkeit des Netzkabels von weniger als 10 A bzw.
500 mm bei 50 A) Sie beträgt 300 mm, wenn die elektrische Leistung
des Stromkabels weniger als 10 A beträgt, oder 500 mm, wenn sie
weniger als 50 A beträgt).
● Verwenden Sie ein 3-adriges abgeschirmtes Kabel als
Signalkabel zwischen Außen- und Innengerät.
Kommunikationskabel zwischen Außen- / Innengerät
Außeneinheit
Verbindungsk abel
zwischen Innen- und
Außengeräten
(offen)
in der Tabelle der gestrichelten Linien,
kaufen Sie den Kabel-Controller bei Bedarf.
VORSICHT
Die Länge des Signalkabels darf 1200 m nicht überschreiten.
Ein Kommunikationsfehler kann auftreten, wenn die
Kommunikationsverdrahtung diese Grenzen überschreitet.
14
Mini MVD V6M
HINWEIS
Elektrischer Verteilerkasten
Inneneinheit MVD
Ende des geschirmten Anschlusskabels
k
önnen B
Abb. 5-5
enutz
er
Abb. 5-6
