4.5 Installation des Ablaufrohrs

4.5.1 Vorbereitung zur Installation

(1). Das Ablaufrohr sollte so kurz wie möglich und mit einem Gefälle von mindestens 1% installiert
werden, so dass die Luft nicht verstopft wird.
(2). Die Rohrgröße sollte der Verbindungsleitung ähnlich oder größer sein.

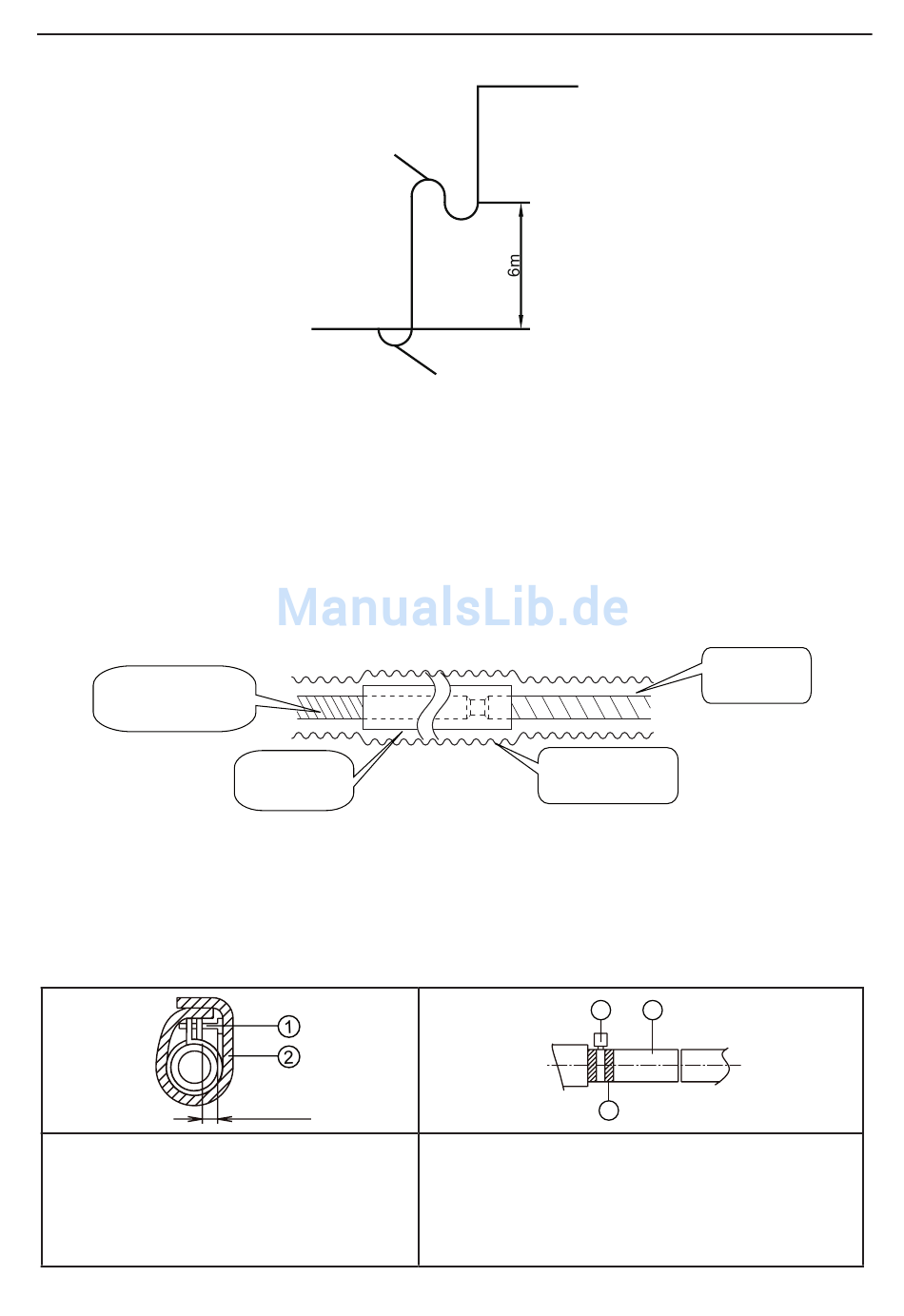

(3). Das Ablaufrohr nach Abb. 22 installieren. Die Kondensation vermeiden. Eine fehlerhafte
Installation kann zum Wasseraustreten und Schäden an den Möbeln führen.
Verlängerungsablaufrohr
(auf dem Markt zur
Verfügung)
4.5.2 Installation des Ablaufrohrs
(1). Das Ablaufrohr an die Einheitsablauföffnung anschließen und die Schelle mit Klebeband
befestigen.
(2). Das Verlängerungsablaufrohr an das Ablaufrohr anschließen und die Schelle mit Klebeband
befestigen.
Die Schelle so befestigen, dass der Abstand zwischen
Schraubenkopf und dem Rohr kürzer als 4mm ist.
Metallschelle
Ablaufrohr (Zubehör)
Klebeband (Zubehör)
Bogen
Innen
Isolierrohr
(auf dem Markt
zur Verfügung)
≤ 4mm
Außen
Bogen
Abb. 21
Isolierklebeband
(Zubehör)
Abb .22
1
Die Rohrschelle und das Ablaufrohr mit Wärmeisolier-
schaum isolieren.
Metallschelle (Zubehör)
Isolierschaum (Zubehör)
17
Inneneinheits-
ablaufrohr
2
3
