Montageöffnung

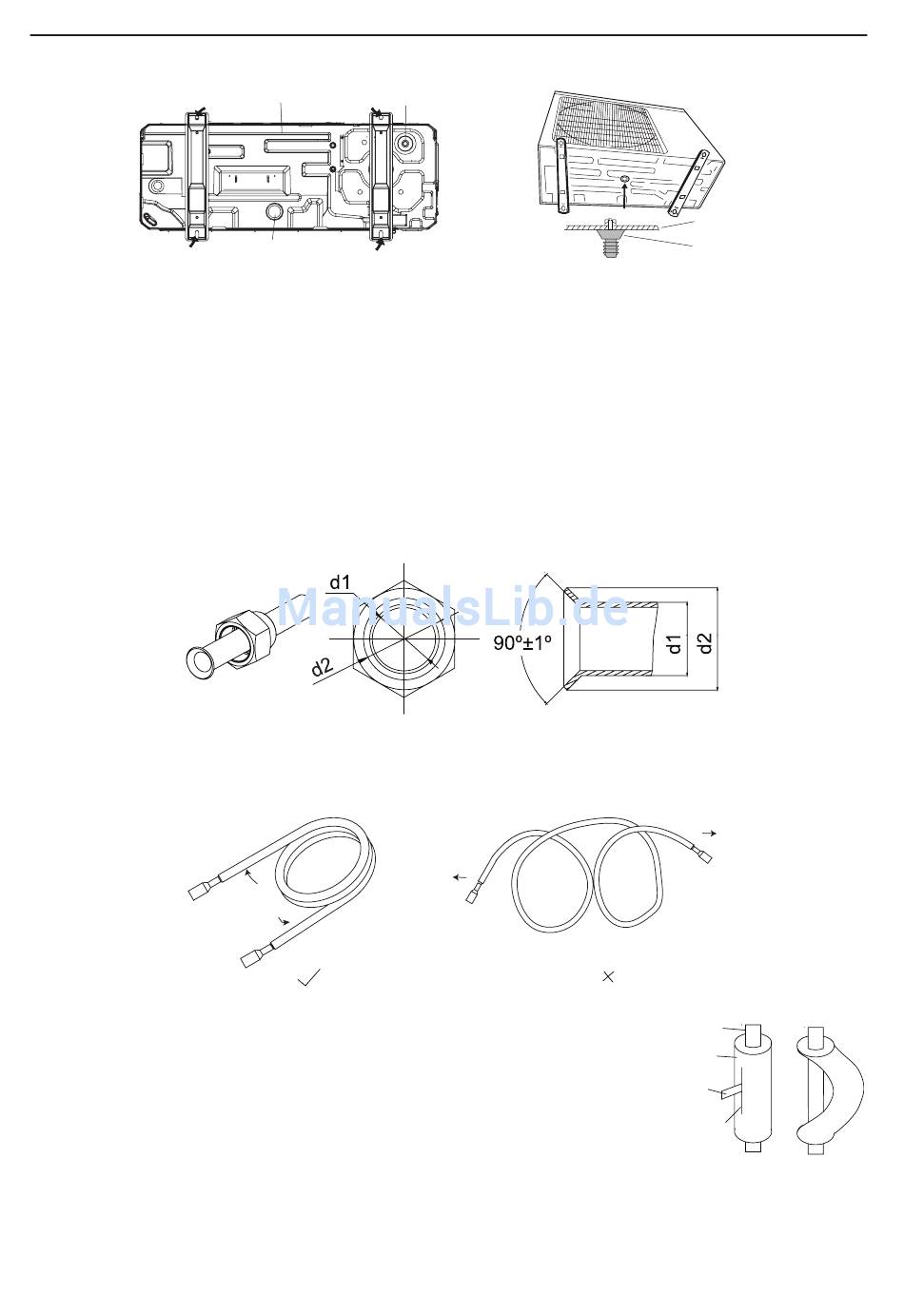

4.3 Installation des Ablaufrohrs
4.3.1 Ablaufrohr bördeln
(1). Die Verbindungsleitung anhand eines Rohrschneidegeräts abscheiden und scharfe Kanten entfernen.
(2). Das Ablaufrohr immer vetikal verlegen, um den Wassereintritt zu vermeiden.
(3). Die Überwurfmutter am Rückschlagventil der Außeneinheit und an der Inneneinheit abnehmen.
Das Ablaufrohr einsetzen und einschrauben.
(4). Überprüfen, dass die Verbindung ordnungsmäßig und ohne Risse verlegt wurde (Abb.12).
4.3.2 Rohrbiegen
(1). Biegen Sie das Rohr manuell auf zweckmäßige Weise, ohne es zu beschädigen.
(2). Biegen Sie das Rohr nicht über 90º.
(3). Wenn die Röhre mehrmals ausgedehnt oder gebogen werden,
wird der Material hart. Die Röhre können folglich nicht so ein-
fach ausgedehnt oder gebogen werden. Biegen oder dehnen
Sie die Röhre maximal dreimal.
(4). Bevor Sie das Rohr biegen, schneiden Sie die Wärmeisolierung
mittels eines Schneidgeräts ab (siehe Abb. 14) und biegen Sie das
Rohr ohne Isolierung. Wenn das Rohr gebogen ist, setzen Sie die
die Wärmeisolierung wieder ein und befestigen Sie sie mit Klebeband.
DC Inverter U-match Serie - Kassettengerät
Unterseite
Ablaufstopfen
(Ablaufrohr)
Dehnen Sie das Rohr, indem Sie es abwickeln
Abb.11
Abb.12
Abb.13
12
Platte
Ablaufanschluss
Rohr
Wärmerohr-
isolierung
Schneidgerät
Schnitt
Abb.14
