(3). Bei mehreren Ablaufröhren, die Installation nach Abb. 23 durchführen. Die zusammenlaufenden
Ablaufröhre mit einer anpassenden Stärke wählen (die Kassetteneinheit als Beispiel nehmen).
(4). Wenn das Ablaufrohr mit dem anpassenden Gefälle nicht installiert werden kann, muss es
mit einem Steigrohr verbunden werden.
(5). Wenn der Luftstrom der Inneneinheit zu hoch ist, kann er zu negativem Druck führen und das
Rücksaugen der Außeneinheit verursachen. Einen U-förmigen Wasserbehälter sollte deswegen
an der Ablaufseite jeder Einheit installiert werden (Abb. 24).
(6). Einen Wasserabschneider je Einheit installieren.
(7). Die Wasserabschneider vereinfachen die Reinigungsarbeiten.
Inneneinheit
Abb .24
(8). Das Abzeigablaufrohr an die Horizontal- oder Standrohr anschließen.
Das Horizontalrohr kann nicht an die Vertikalrohr bei gleicher Höhe angeschlossen werden. Die
Verlegung sollte gemäß folgender Information durchgeführt werden:
NO.1: Das 3-Wege-Verbindungsstück des Ablaufrohrs nach Abb. 27 installieren.
NO.2: Das Bogenrohr nach Abb. 28 installieren.
NO.3: Das Horizontalrohr nach Abb. 29 installieren.
DC Inverter U-match Serie - Kassettengerät
T-Abzweig - zusammenlaufende Ablaufröhre
T-Abzweig - zusammenlaufende Ablaufröhre

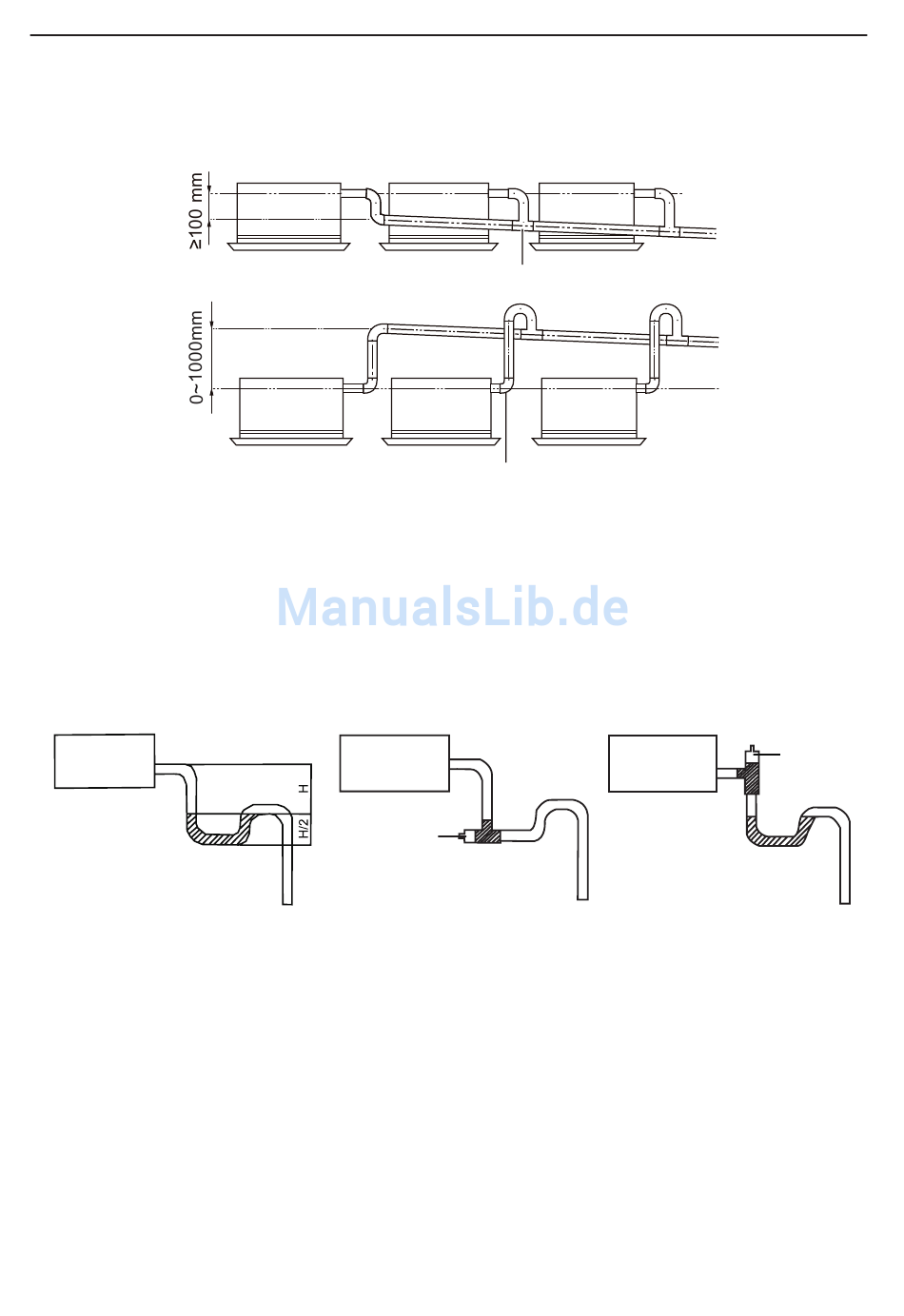

Abb. 23
Inneneinheit
Verbindungsstück
Abb. 25
18
Verbindungsstück
Inneneinheit
Abb. 26
