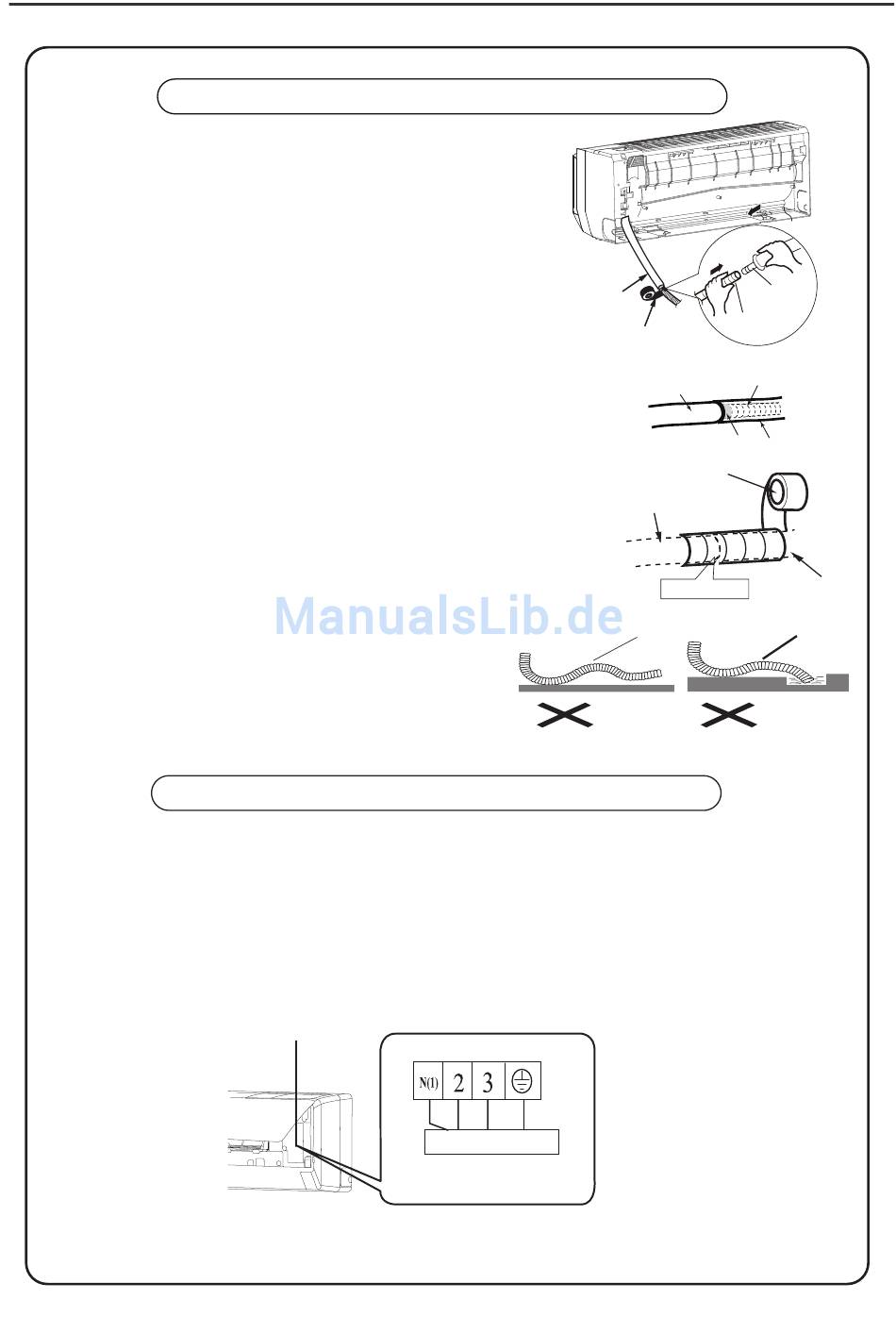

Verbinden Sie das Entwässerungsrohr mit dem Auslassrohr
1.
der Inneneinheit. Befestigen Sie die Verbindungsstelle mit
Klebeband.
2.
Umhüllen Sie das Entwässerungsrohr mit dem Isolierrohr.
3.
Bekleiden Sie das Isolierrohr mit Klebeband, um seine Um-
setzung zu vermeiden. Das Entwässerungsrohr muss leicht
nach unten geneigt sein, um den Kondenswasserablauf zu
erleichtern.
HINWEIS
_________
Das Isolierrohr muss sicher an die Auslassrohrmuffe der
Inneneinheit angeschlossen werden. Das Entwässerungs-
rohr muss leicht nach unten geneigt sein und darf keine
Verstopfungen bzw. Verzerrungen aufweisen. Legen Sie
das Entwässerungsrohr in das Wasser der Auffangwanne
nicht hinein.
1. Öffnen Sie die Vorderseite.
2. Nehmen Sie die Abdeckung ab.
3. Führen Sie das Netzkabel von der Rückseite der Inneneinheit durch die Kabelöffnung nach vorn.
4. Schließen Sie das Verbindungskabel an den Klemmkasten an und befestigen Sie es anhand einer
Kabelschelle.
5. Setzen Sie die Abdeckung wieder ein.
6. Schließen Sie die Vorderseite.
Installation des Entwässerungsrohrs
Innen- und Außenleitungen verbinden
Abdeckung
Auslassrohr
der Inneneinheit
der Inneneinheit
Verstopfung
Gelb-
Braun
Blau Schwarz
Grün
Verbindung
mit der Außeneinheit
Auslassrohr
der Inneneinheit
Entwässerungsrohr
Klebeband
Auslassrohr
Entwässerungsrohr
der Inneneinheit
Klebeband
Isolierrohr
Klebeband
Auslassrohr
Verbindung
Verzerrung
Überflutung
Abb. 6
Isolierrohr
