Technische Daten

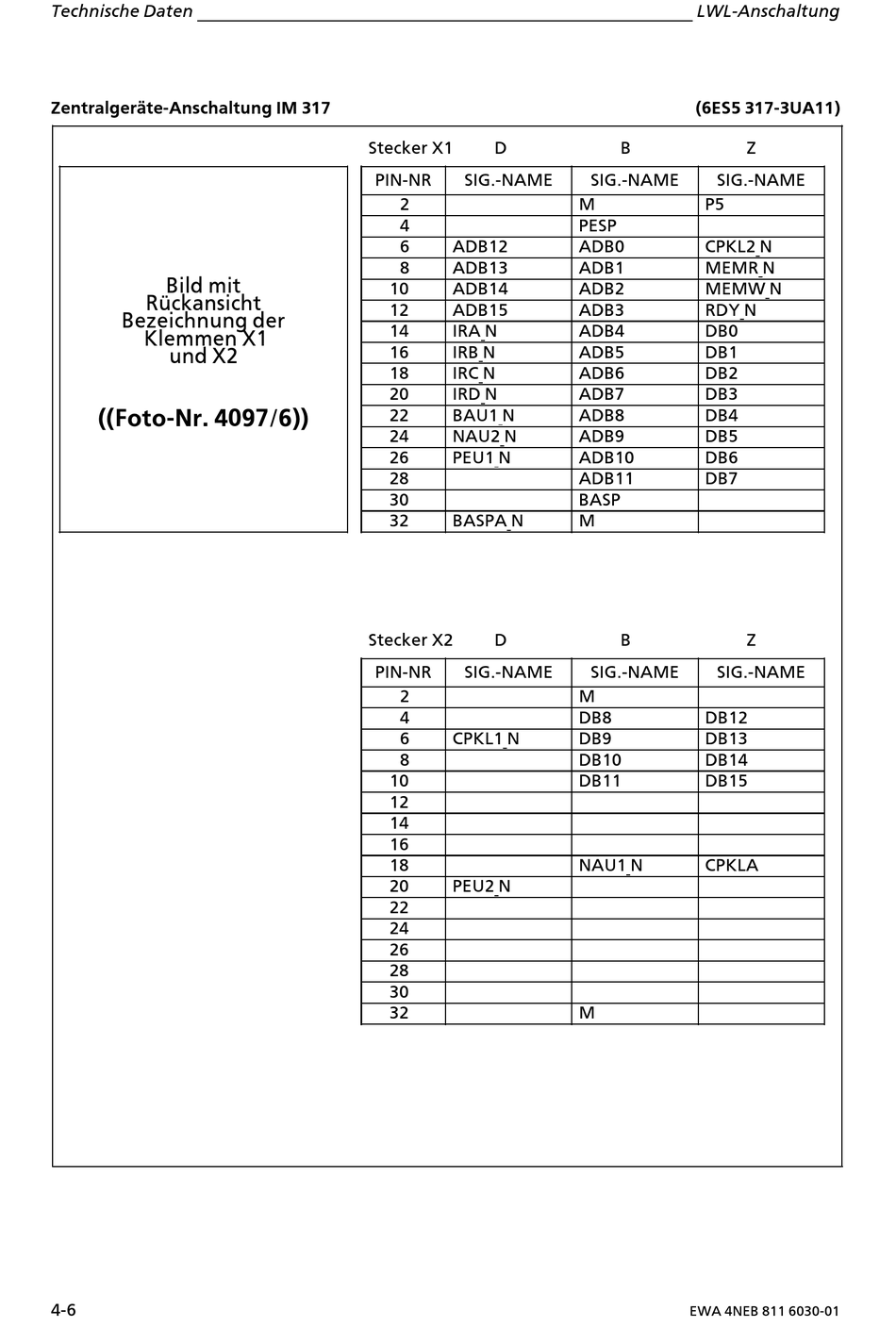

Zentralgerßte>Anschaltung IM 317
Bild mit
RÂckansicht
Bezeichnung der
Klemmen X1
und X2
((Foto>Nr. 4097/6))
4>6
Stecker X1 D
PIN>NR SIG.>NAME
2
4
6 ADB12
8 ADB13
10 ADB14
12 ADB15
14 IRA N
16 IRB N
18 IRC N
20 IRD N
22 BAU1 N
24 NAU2 N
26 PEU1 N
28
30
32 BASPA N
Stecker X2 D
PIN>NR SIG.>NAME
2
4
6 CPKL1 N
8
10
12
14
16
18
20 PEU2 N
22
24
26
28
30
32
LWL>Anschaltung
(6ES5 317>3UA11)
B Z
SIG.>NAME SIG.>NAME
M P5
PESP
ADB0 CPKL2 N
ADB1 MEMR N
ADB2 MEMW N
ADB3 RDY N
ADB4 DB0
ADB5 DB1
ADB6 DB2
ADB7 DB3
ADB8 DB4
ADB9 DB5
ADB10 DB6
ADB11 DB7
BASP
M
B Z
SIG.>NAME SIG.>NAME
M
DB8 DB12
DB9 DB13
DB10 DB14
DB11 DB15
NAU1 N CPKLA
M
EWA 4NEB 811 6030>01
