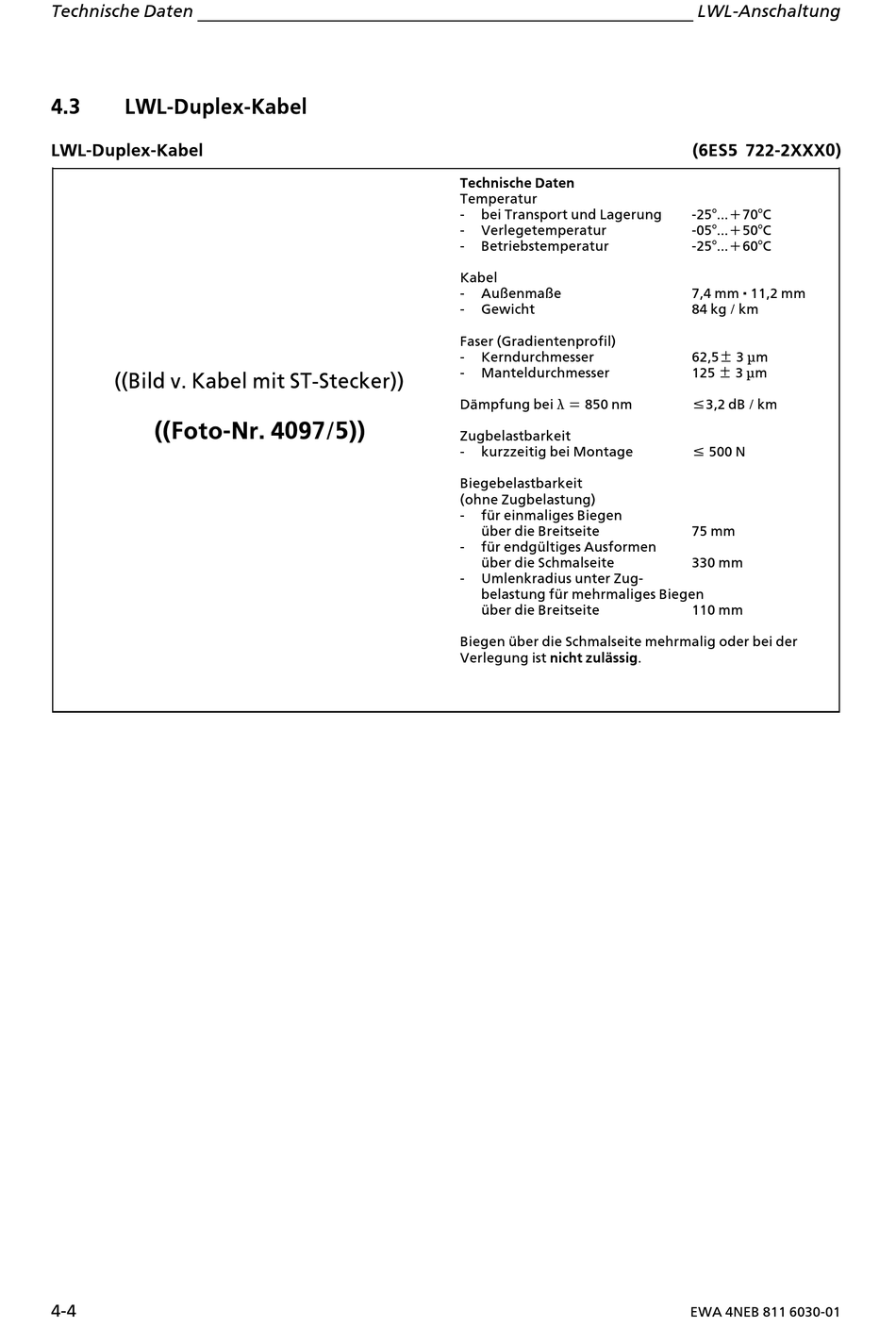

4.3 LWL>Duplex>Kabel
LWL>Duplex>Kabel
((Bild v. Kabel mit ST>Stecker))
((Foto>Nr. 4097/5))
4>4
Technische Daten
Temperatur
>
bei Transport und Lagerung
>
Verlegetemperatur
>
Betriebstemperatur
Kabel
>
Au˚enma˚e
>
Gewicht
Faser (Gradientenprofil)
>
Kerndurchmesser
>
Manteldurchmesser
Dßmpfung bei n = 850 nm
Zugbelastbarkeit
>
kurzzeitig bei Montage
Biegebelastbarkeit
(ohne Zugbelastung)
>
fÂr einmaliges Biegen
Âber die Breitseite
>
fÂr endgÂltiges Ausformen
Âber die Schmalseite
>
Umlenkradius unter Zug>
belastung fÂr mehrmaliges Biegen
Âber die Breitseite
Biegen Âber die Schmalseite mehrmalig oder bei der
Verlegung ist nicht zulßssig.
LWL>Anschaltung
(6ES5 722>2XXX0)
>25∞...+70∞C
>05∞...+50∞C
>25∞...+60∞C
.
7,4 mm 11,2 mm
84 kg / km
62,5± 3 om
125 ± 3 om
e3,2 dB / km
e 500 N
75 mm
330 mm
110 mm
EWA 4NEB 811 6030>01
