Montage und Bedienung
5.1.2 Stecken und Ziehen der Baugruppe
A C H T U N G :
Die Baugruppen dÂrfen nur in spannungslosem Zustand gesteckt oder gezogen werden.
5.1.3 Anschlu˚ des LWL>Kabels
Beim Anschlu˚ des LWL>Kabels beachten Sie bitte die folgenden Empfehlungen:
f Die Steckerverbindungen nicht mit Fett, Staub usw. verschmutzen, da sonst unzulßssige
Dßmpfungen auftreten.
f Offene Stecker und Flansche vor Verschmutzung und Beschßdigung schÂtzen.
f Stecker und Steckerverbindungen vor jedem Steckvorgang mit Alkohol oder Freon reinigen.
Gehen Sie beim Anschlu˚ des LWL>Kabels nach folgender Anleitung vor:
Bild von ge'ffnetem
Medienmodul
(Schrauben mit Pfeil markiert)
((Foto>Nr. 4098/2))
Die Medienmodule im IM 307 und IM 317 sind identisch.
Empfßnger

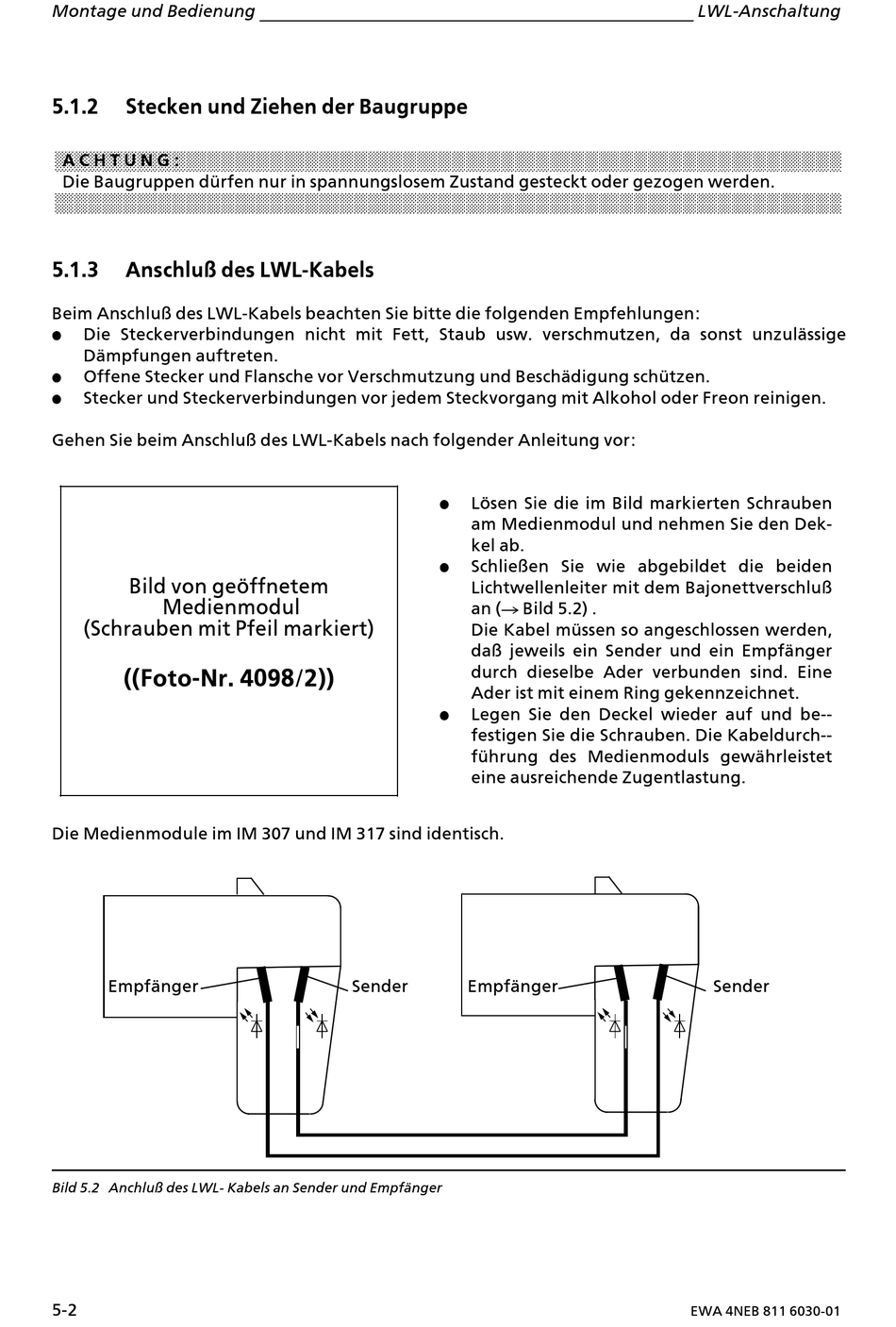

Bild 5.2 Anchlu˚ des LWL> Kabels an Sender und Empfßnger
5>2
f L'sen Sie die im Bild markierten Schrauben
am Medienmodul und nehmen Sie den Dek>
kel ab.
f Schlie˚en Sie wie abgebildet die beiden
Lichtwellenleiter mit dem Bajonettverschlu˚
an (Æ Bild 5.2) .
Die Kabel mÂssen so angeschlossen werden,
da˚ jeweils ein Sender und ein Empfßnger
durch dieselbe Ader verbunden sind. Eine
Ader ist mit einem Ring gekennzeichnet.
Legen Sie den Deckel wieder auf und be>>
f
festigen Sie die Schrauben. Die Kabeldurch>>
fÂhrung des Medienmoduls gewßhrleistet
eine ausreichende Zugentlastung.
Sender Empfßnger
LWL>Anschaltung
Sender
EWA 4NEB 811 6030>01
