LWL>Anschaltung
2.2.2 Erweiterung mit Baugruppentrßger ER 701>3LA..
S5>135U/150U/155U
Stromversorgungsbaugruppe
Lichtwellenleiter

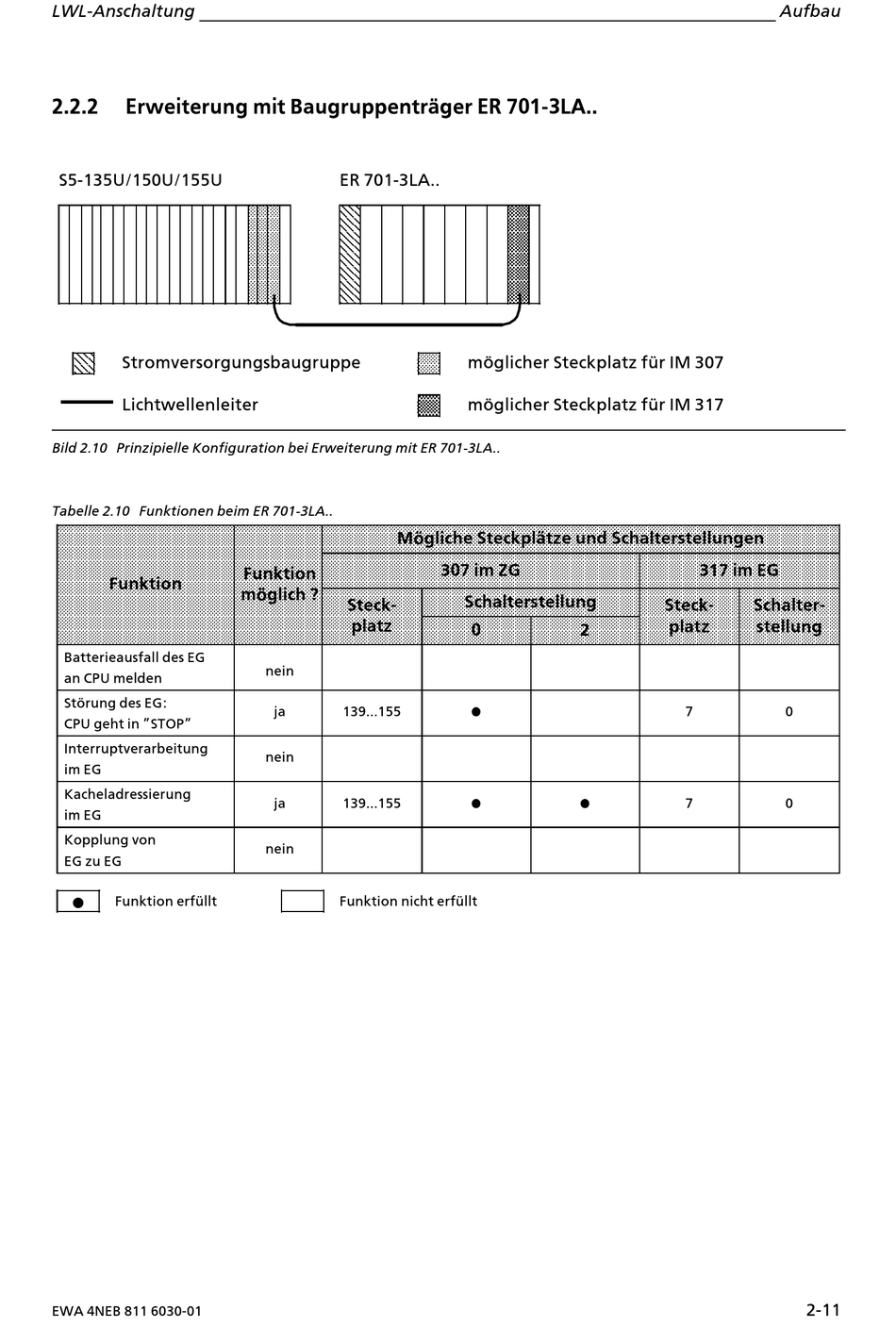

Bild 2.10 Prinzipielle Konfiguration bei Erweiterung mit ER 701>3LA..
Tabelle 2.10 Funktionen beim ER 701>3LA..
Funktion
Batterieausfall des EG
an CPU melden
St'rung des EG:
CPU geht in ∫STOP∫
Interruptverarbeitung
im EG
Kacheladressierung
im EG
Kopplung von
EG zu EG
Funktion erfÂllt
EWA 4NEB 811 6030>01
ER 701>3LA..
M'gliche Steckplßtze und Schalterstellungen
Funktion
m'glich ?
Steck>
platz
nein
ja 139...155
nein
ja 139...155
nein
Funktion nicht erfÂllt
m'glicher Steckplatz fÂr IM 307
m'glicher Steckplatz fÂr IM 317
307 im ZG
Schalterstellung
0 2
f
f f
Aufbau
317 im EG
Steck> Schalter>
platz stellung
7 0
7 0
2>11
