Arbeitsweise

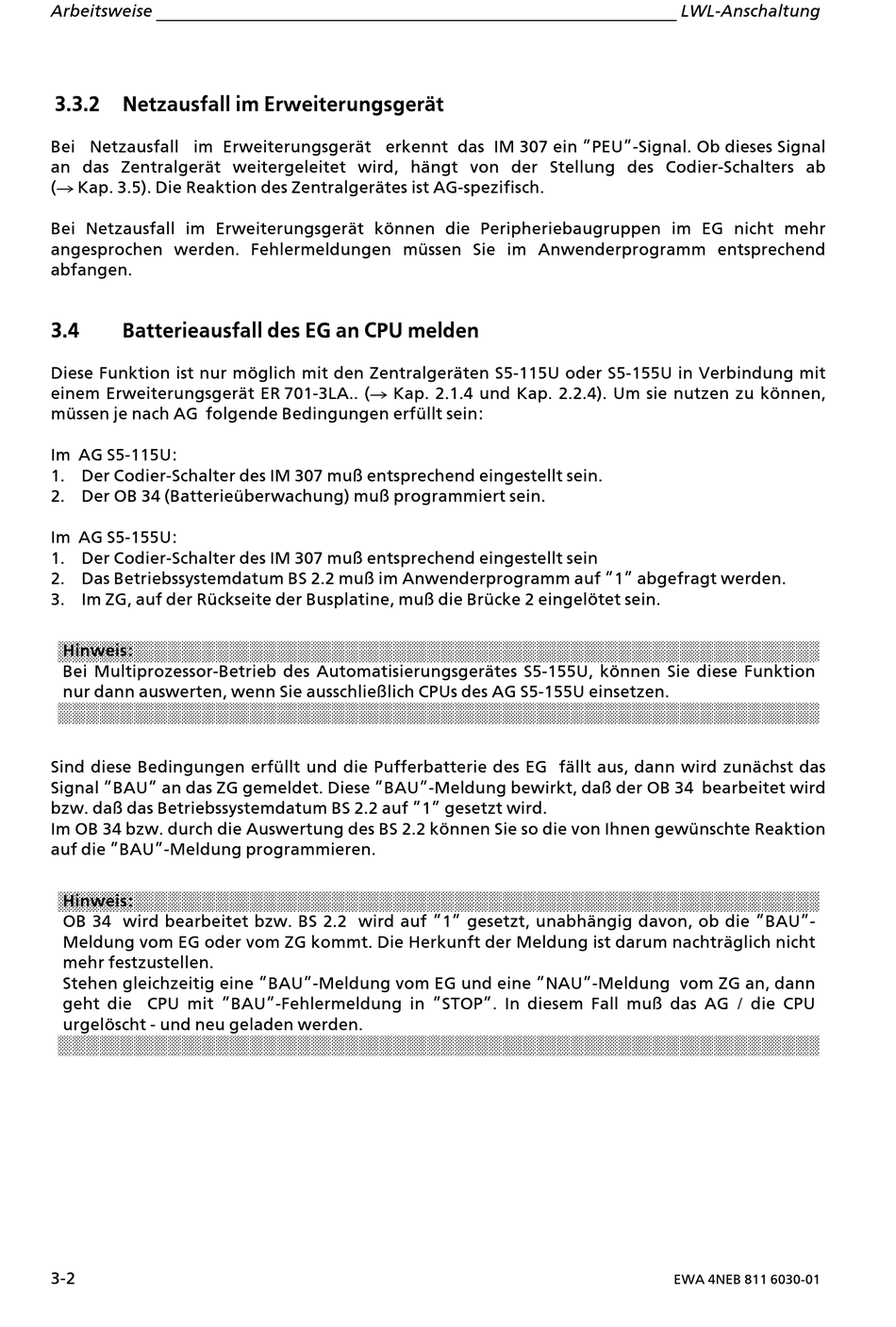

3.3.2 Netzausfall im Erweiterungsgerßt
Bei Netzausfall im Erweiterungsgerßt erkennt das IM 307 ein ∫PEU∫>Signal. Ob dieses Signal
an das Zentralgerßt weitergeleitet wird, hßngt von der Stellung des Codier>Schalters ab
(Æ!Kap.!3.5). Die Reaktion des Zentralgerßtes ist AG>spezifisch.
Bei Netzausfall im Erweiterungsgerßt k'nnen die Peripheriebaugruppen im EG nicht mehr
angesprochen werden. Fehlermeldungen mÂssen Sie im Anwenderprogramm entsprechend
abfangen.
3.4

Batterieausfall des EG an CPU melden

Diese Funktion ist nur m'glich mit den Zentralgerßten S5>115U oder S5>155U in Verbindung mit
einem Erweiterungsgerßt ER!701>3LA.. (Æ Kap. 2.1.4 und Kap. 2.2.4). Um sie nutzen zu k'nnen,
mÂssen je nach AG folgende Bedingungen erfÂllt sein:
Im AG S5>115U:
1. Der Codier>Schalter des IM 307 mu˚ entsprechend eingestellt sein.
2. Der OB 34 (BatterieÂberwachung) mu˚ programmiert sein.
Im AG S5>155U:
1. Der Codier>Schalter des IM 307 mu˚ entsprechend eingestellt sein
2. Das Betriebssystemdatum BS 2.2 mu˚ im Anwenderprogramm auf ∫1∫ abgefragt werden.
3. Im ZG, auf der RÂckseite der Busplatine, mu˚ die BrÂcke 2 eingel'tet sein.
Hinweis:
Bei Multiprozessor>Betrieb des Automatisierungsgerßtes S5>155U, k'nnen Sie diese Funktion
nur dann auswerten, wenn Sie ausschlie˚lich CPUs des AG S5>155U einsetzen.
Sind diese Bedingungen erfÂllt und die Pufferbatterie des EG fßllt aus, dann wird zunßchst das
Signal ∫BAU∫ an das ZG gemeldet. Diese ∫BAU∫>Meldung bewirkt, da˚ der OB 34 bearbeitet wird
bzw. da˚ das Betriebssystemdatum BS 2.2 auf ∫1∫ gesetzt wird.
Im OB 34 bzw. durch die Auswertung des BS 2.2 k'nnen Sie so die von Ihnen gewÂnschte Reaktion
auf die ∫BAU∫>Meldung programmieren.
Hinweis:
OB 34 wird bearbeitet bzw. BS 2.2 wird auf ∫1∫ gesetzt, unabhßngig davon, ob die ∫BAU∫>
Meldung vom EG oder vom ZG kommt. Die Herkunft der Meldung ist darum nachtrßglich nicht
mehr festzustellen.
Stehen gleichzeitig eine ∫BAU∫>Meldung vom EG und eine ∫NAU∫>Meldung vom ZG an, dann
geht die CPU mit ∫BAU∫>Fehlermeldung in ∫STOP∫. In diesem Fall mu˚ das AG / die CPU
urgel'scht > und neu geladen werden.
3>2
LWL>Anschaltung
EWA 4NEB 811 6030>01
