2.2.6 Erweiterung mit Erweiterungsgerßt EG 185U,

ohne Interruptverarbeitung im EG

S5>135U/150U/155 U
m'glicher Steckplatz fÂr IM 307
m'glicher Steckplatz fÂr IM 317

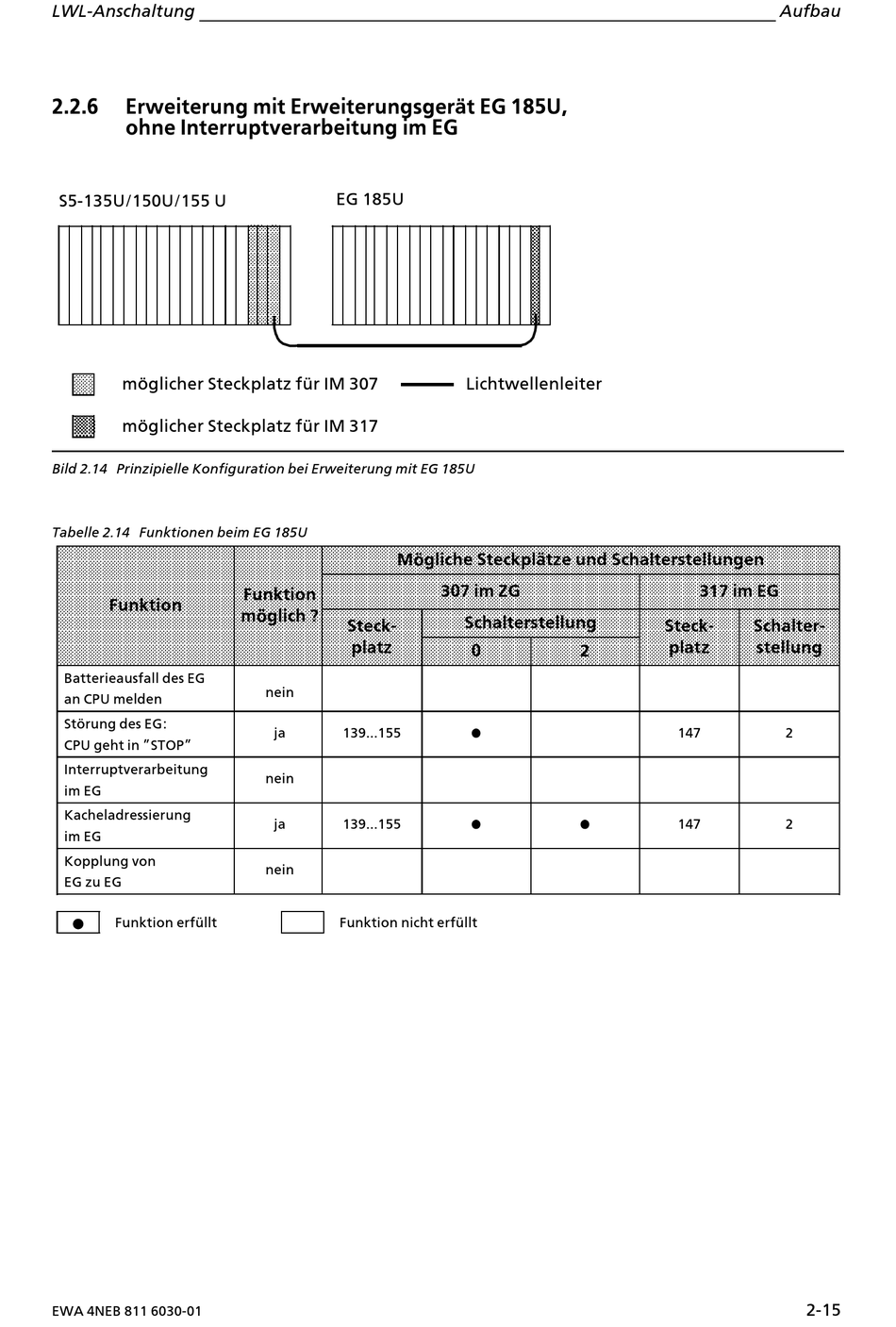

Bild 2.14 Prinzipielle Konfiguration bei Erweiterung mit EG 185U
Tabelle 2.14 Funktionen beim EG 185U
Funktion
Batterieausfall des EG
an CPU melden
St'rung des EG:
CPU geht in ∫STOP∫
Interruptverarbeitung
im EG
Kacheladressierung
im EG
Kopplung von
EG zu EG
Funktion erfÂllt
EWA 4NEB 811 6030>01
EG 185U
M'gliche Steckplßtze und Schalterstellungen
Funktion
m'glich ?
Steck>
platz
nein
ja 139...155
nein
ja 139...155
nein
Funktion nicht erfÂllt
Lichtwellenleiter
307 im ZG
Schalterstellung
0 2
f
f f
Aufbau
317 im EG
Steck> Schalter>
platz stellung
147 2
147 2
2>15
