Aufbau
2.3 Kopplung mehrerer Erweiterungsgerßte an ein Zentralgerßt
Wie eingangs erwßhnt, handelt es sich bei den bisher beschriebenen Erweiterungsm'glichkeiten
um prinzipielle Konfigurationen. Da aber die M'glichkeit besteht, an ein Zentralgerßt mehrere
Erweiterungsgerßte, evtl. auch unterschiedlichen Typs, anzuschlie˚en, sind auch Kombinationen
dieser Konfigurationen denkbar. In diesem Fall ist jeder Pfad, ausgehend vom Zentralgerßt,
getrennt zu betrachten.
Erweiterungsgerßte kann Einflu˚ auf die maximale ebertragungsstrecke haben. Beachten Sie
deshalb Abschnitt 2.4.
Beispiel 2: Sie m'chten an ein Zentralgerßt CR 700>3 ein EG 183U, ein EG 186U und ein Erwei>
terungsgerßt auf Baugruppentrßger ER 701>3LA13 ankoppeln. Au˚erdem soll an das
EG 186 noch ein weiteres EG 186 angekoppelt werden. In dem Erweiterungsgerßt auf
Baugruppentrßger ER 701>3LA13 soll Interruptverarbeitung m'glich sein.
Um zur richtigen L'sung zu gelangen brauchen Sie Informationen aus folgenden Abschnitten:
f 2 Aufbau
f 2.1 Kopplung an ein Zentralgerßt S5>115U
f 2.2.4 Erweiterung mit Baugruppentrßger ER 701>3LA13, mit Interrupts
f 2.2.5 Erweiterung mit Erweiterungsgerßt EG 183U
f 2.2.7 Erweiterung mit Erweiterungsgerßt EG 186U
Daraus resultiert der nachstehende Aufbau.
CR 700>3
Stromversorgungsbaugruppe
Lichtwellenleiter

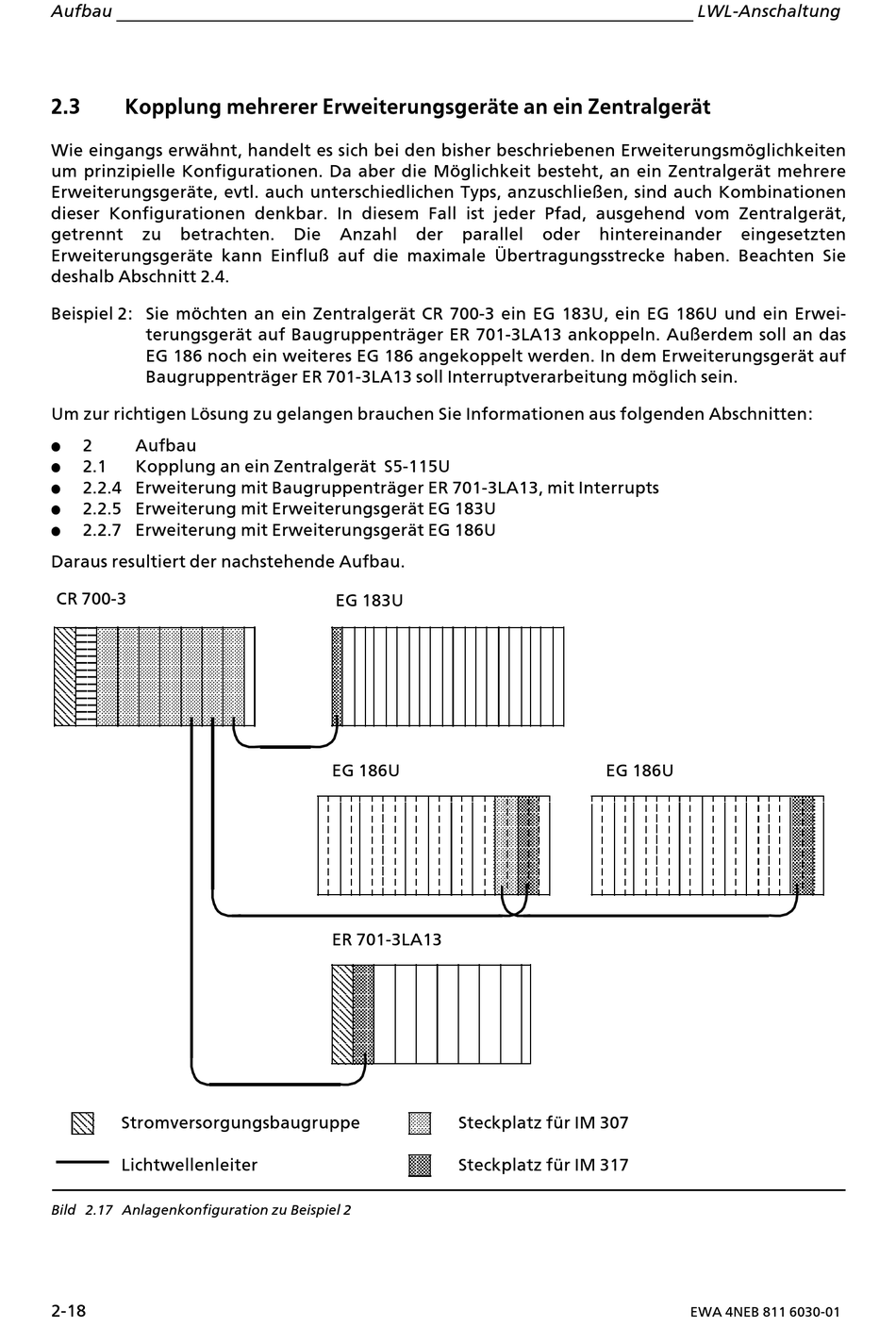

Bild 2.17 Anlagenkonfiguration zu Beispiel 2
2>18
Die Anzahl der parallel
EG 183U
EG 186U
ER 701>3LA13
Steckplatz fÂr IM 307
Steckplatz fÂr IM 317
LWL>Anschaltung
oder hintereinander
EG 186U
EWA 4NEB 811 6030>01
eingesetzten
