B.5
Anzeige & Job Steuerung
Über die Tasten im Menü Anzeige&Job Steuerung wird die Bildausgabe auf dem TFT
Flachbildschirm gesteuert.
Der Vorschaubereich (1) repräsentiert die Größe des externen TFT Flachbildschirm.
Das gescannte Image wird auf dem externen TFT Monitor (wenn installiert) angezeigt und
mir verringerter Qualität im Vorschaubereich des Touchscreens.
Übersteigt die Größe des angezeigten Bildes die Fläche des TFT Monitors, kann der
Bildausschnitt verschoben werden.
Das Verschieben des Bildausschnitts erfolgt mithilfe der Pfeiltasten im äußeren Ring des
Kontrollers.
Die Checkbox ICC Profile wird ab einer Scanauflösung von 300 dpi
eingeblendet oder wenn der Scanmodus Hochwertig aktiviert wurde.
Bedienungsanleitung

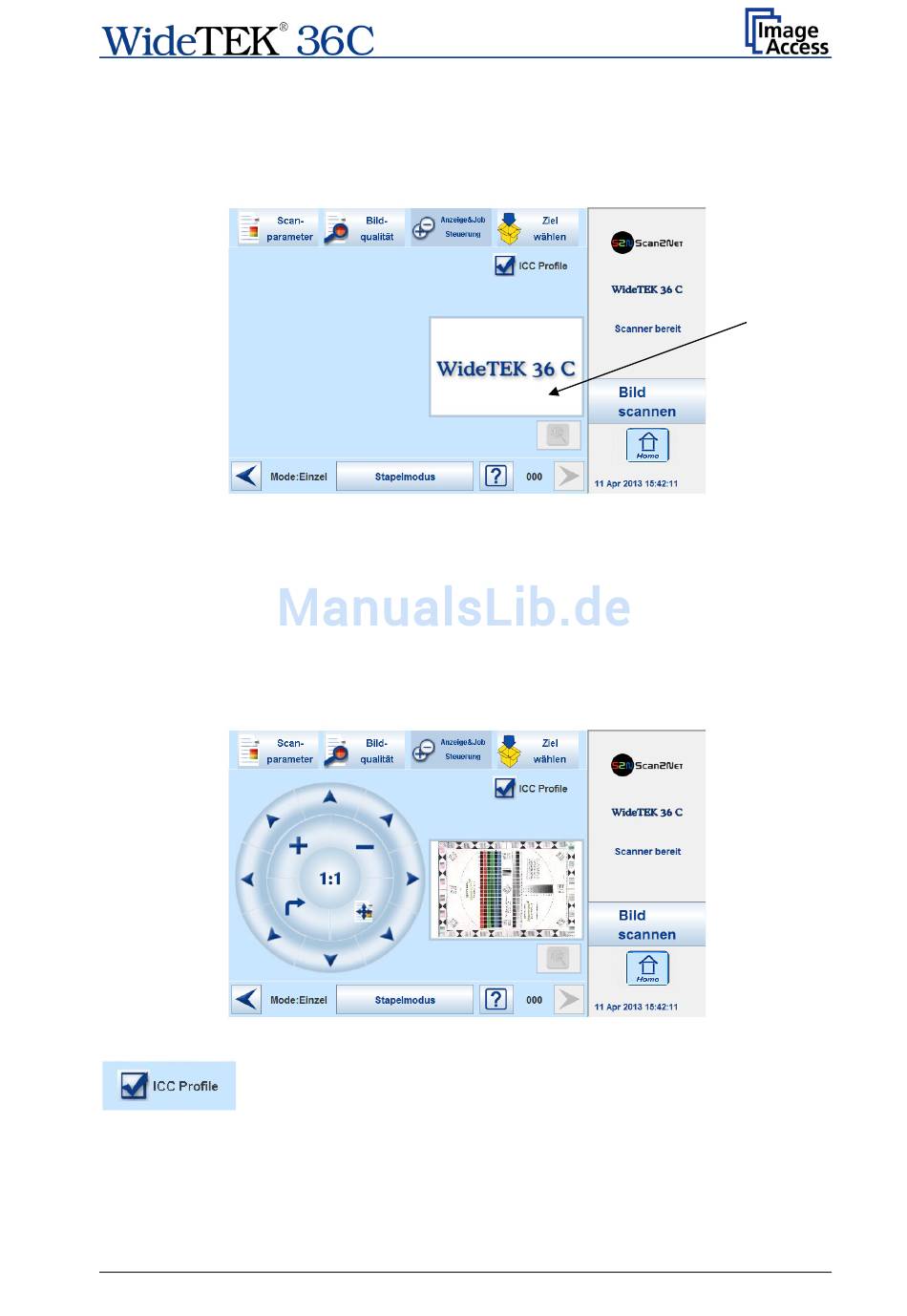

Abbildung 43: Anzeige & Job Steuerung
Abbildung 44: Image im Vorschaubereich
(1)
Seite 41
