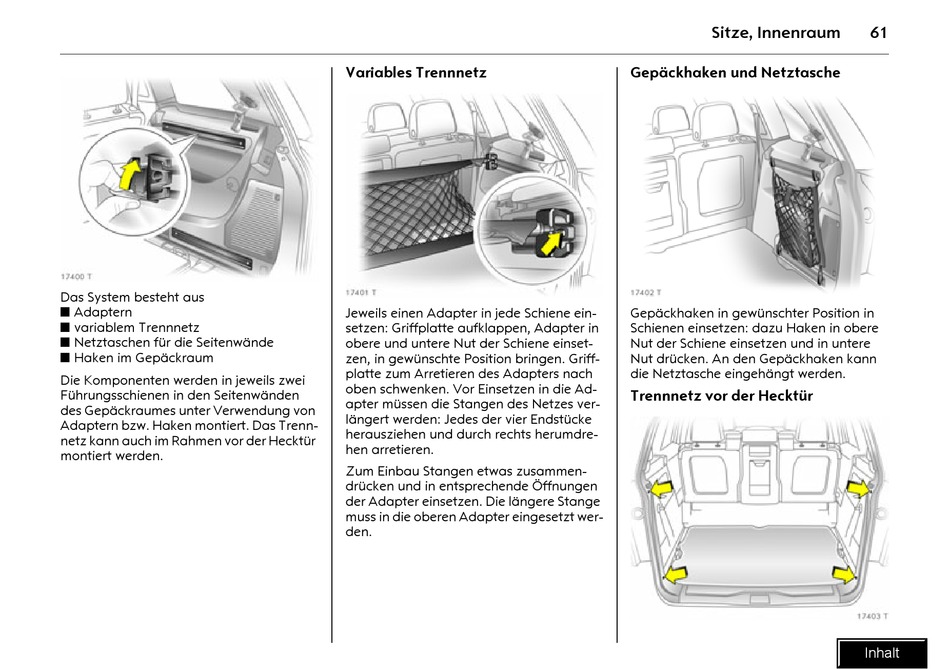

Opel Zafira Betriebsanleitung Seite 63

Picture no: 17400t.tif
Das System besteht aus
z Adaptern
z variablem Trennnetz
z Netztaschen für die Seitenwände
z Haken im Gepäckraum
Die Komponenten werden in jeweils zwei
Führungsschienen in den Seitenwänden
des Gepäckraumes unter Verwendung von
Adaptern bzw. Haken montiert. Das Trenn-
netz kann auch im Rahmen vor der Hecktür
montiert werden.
Variables Trennnetz
Picture no: 17401t.tif
Jeweils einen Adapter in jede Schiene ein-
setzen: Griffplatte aufklappen, Adapter in
obere und untere Nut der Schiene einset-
zen, in gewünschte Position bringen. Griff-
platte zum Arretieren des Adapters nach
oben schwenken. Vor Einsetzen in die Ad-
apter müssen die Stangen des Netzes ver-
längert werden: Jedes der vier Endstücke
herausziehen und durch rechts herumdre-
hen arretieren.
Zum Einbau Stangen etwas zusammen-
drücken und in entsprechende Öffnungen
der Adapter einsetzen. Die längere Stange
muss in die oberen Adapter eingesetzt wer-
den.
Sitze, Innenraum
Gepäckhaken und Netztasche
Picture no: 17402t.tif
Gepäckhaken in gewünschter Position in
Schienen einsetzen: dazu Haken in obere
Nut der Schiene einsetzen und in untere
Nut drücken. An den Gepäckhaken kann
die Netztasche eingehängt werden.
Trennnetz vor der Hecktür
Picture no: 17403t.tif
61
