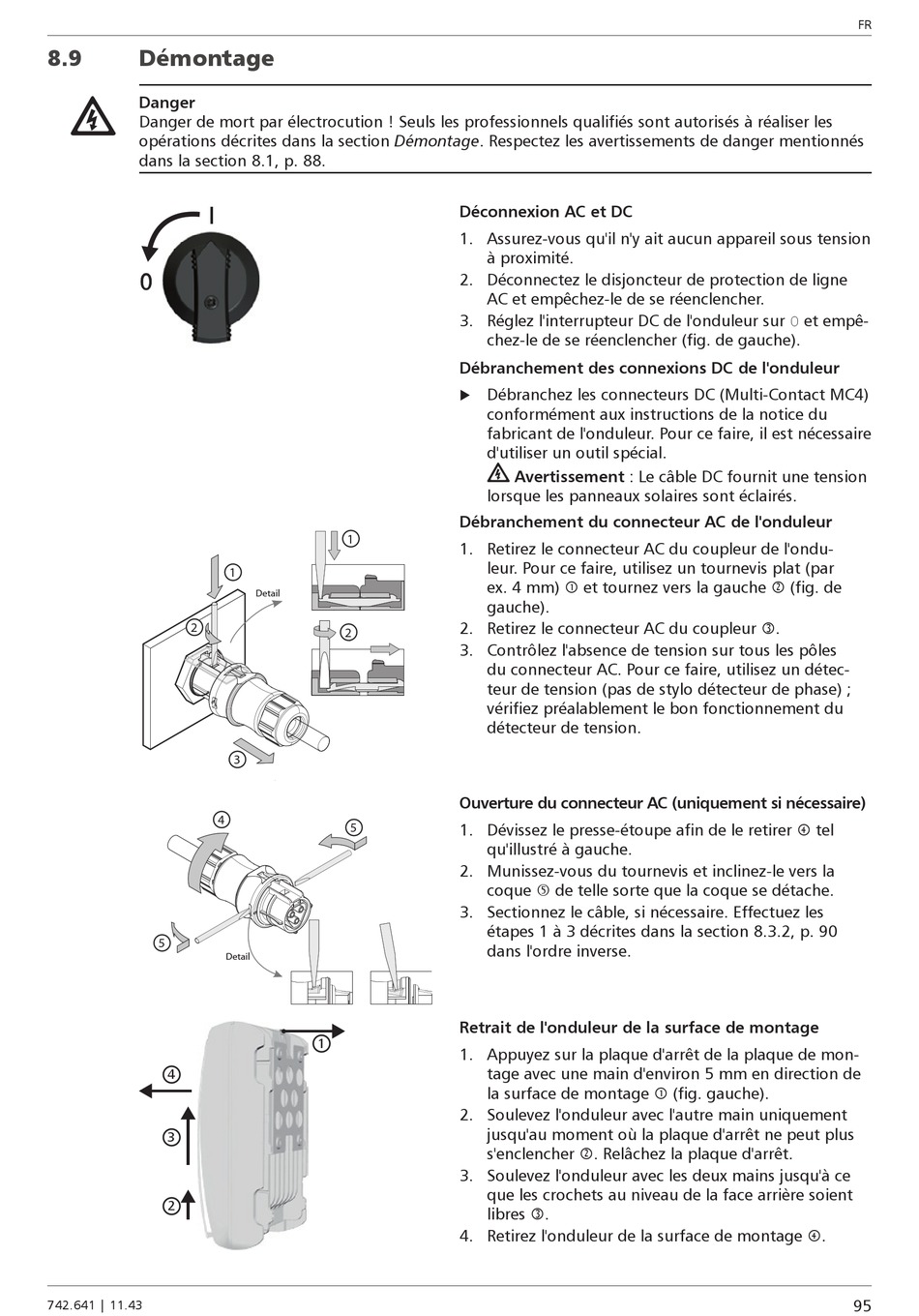

8.9 Démontage
Danger
Danger de mort par électrocution ! Seuls les professionnels qualifiés sont autorisés à réaliser les
opérations décrites dans la section Démontage. Respectez les avertissements de danger mentionnés
dans la section 8.1, p. 88.
2
4
5
4
3
2
742.641 | 11.43
1
1
Detail
2
3
5
Detail
1
Déconnexion AC et DC
1. Assurez-vous qu'il n'y ait aucun appareil sous tension
à proximité.
2. Déconnectez le disjoncteur de protection de ligne
AC et empêchez-le de se réenclencher.
3. Réglez l'interrupteur DC de l'onduleur sur 0 et empê-
chez-le de se réenclencher (fig. de gauche).
Débranchement des connexions DC de l'onduleur
Débranchez les connecteurs DC (Multi-Contact MC4)

conformément aux instructions de la notice du
fabricant de l'onduleur. Pour ce faire, il est nécessaire
d'utiliser un outil spécial.
Avertissement : Le câble DC fournit une tension
lorsque les panneaux solaires sont éclairés.
Débranchement du connecteur AC de l'onduleur
1. Retirez le connecteur AC du coupleur de l'ondu-
leur. Pour ce faire, utilisez un tournevis plat (par
ex. 4 mm)  et tournez vers la gauche  (fig. de
gauche).
2. Retirez le connecteur AC du coupleur .
3. Contrôlez l'absence de tension sur tous les pôles
du connecteur AC. Pour ce faire, utilisez un détec-
teur de tension (pas de stylo détecteur de phase) ;
vérifiez préalablement le bon fonctionnement du
détecteur de tension.
Ouverture du connecteur AC (uniquement si nécessaire)
1. Dévissez le presse-étoupe afin de le retirer  tel
qu'illustré à gauche.
2. Munissez-vous du tournevis et inclinez-le vers la
coque  de telle sorte que la coque se détache.
3. Sectionnez le câble, si nécessaire. Effectuez les
étapes 1 à 3 décrites dans la section 8.3.2, p. 90
dans l'ordre inverse.
Retrait de l'onduleur de la surface de montage
1. Appuyez sur la plaque d'arrêt de la plaque de mon-
tage avec une main d'environ 5 mm en direction de
la surface de montage  (fig. gauche).
2. Soulevez l'onduleur avec l'autre main uniquement
jusqu'au moment où la plaque d'arrêt ne peut plus
s'enclencher . Relâchez la plaque d'arrêt.
3. Soulevez l'onduleur avec les deux mains jusqu'à ce
que les crochets au niveau de la face arrière soient
libres .
4. Retirez l'onduleur de la surface de montage .
