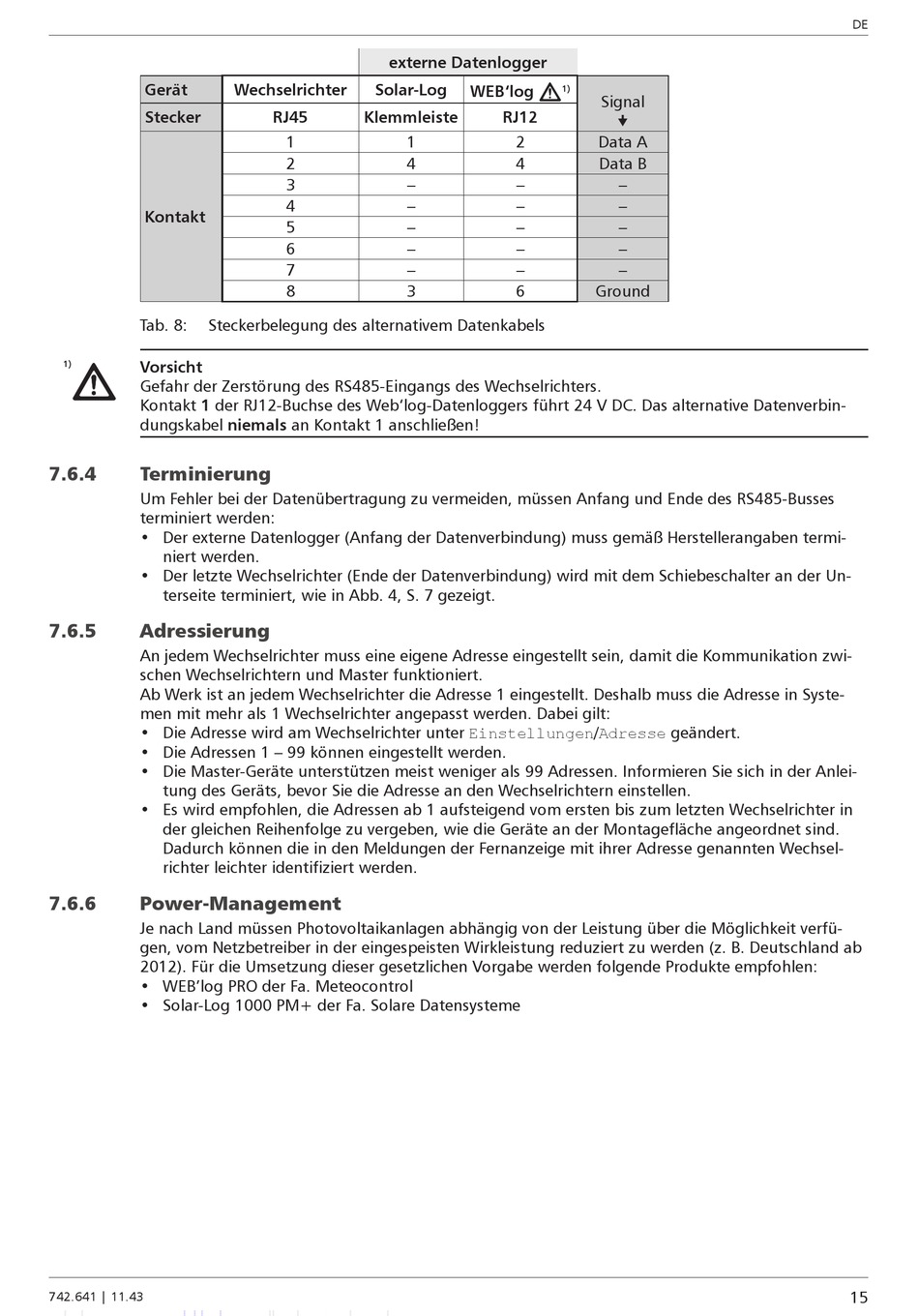

Gerät
Stecker
Kontakt
Tab. 8: Steckerbelegung des alternativem Datenkabels
Vorsicht
1)
Gefahr der Zerstörung des RS485-Eingangs des Wechselrichters.
Kontakt 1 der RJ12-Buchse des Web'log-Datenloggers führt 24 V DC. Das alternative Datenverbin-
dungskabel niemals an Kontakt 1 anschließen!
7.6.4

Terminierung

Um Fehler bei der Datenübertragung zu vermeiden, müssen Anfang und Ende des RS485-Busses
terminiert werden:
• Der externe Datenlogger (Anfang der Datenverbindung) muss gemäß Herstellerangaben termi-
niert werden.
• Der letzte Wechselrichter (Ende der Datenverbindung) wird mit dem Schiebeschalter an der Un-
terseite terminiert, wie in Abb. 4, S. 7 gezeigt.
7.6.5

Adressierung

An jedem Wechselrichter muss eine eigene Adresse eingestellt sein, damit die Kommunikation zwi-
schen Wechselrichtern und Master funktioniert.
Ab Werk ist an jedem Wechselrichter die Adresse 1 eingestellt. Deshalb muss die Adresse in Syste-
men mit mehr als 1 Wechselrichter angepasst werden. Dabei gilt:
• Die Adresse wird am Wechselrichter unter Einstellungen/Adresse geändert.
• Die Adressen 1 – 99 können eingestellt werden.
• Die Master-Geräte unterstützen meist weniger als 99 Adressen. Informieren Sie sich in der Anlei-
tung des Geräts, bevor Sie die Adresse an den Wechselrichtern einstellen.
• Es wird empfohlen, die Adressen ab 1 aufsteigend vom ersten bis zum letzten Wechselrichter in
der gleichen Reihenfolge zu vergeben, wie die Geräte an der Montagefläche angeordnet sind.
Dadurch können die in den Meldungen der Fernanzeige mit ihrer Adresse genannten Wechsel-
richter leichter identifiziert werden.
7.6.6 Power-Management
Je nach Land müssen Photovoltaikanlagen abhängig von der Leistung über die Möglichkeit verfü-
gen, vom Netzbetreiber in der eingespeisten Wirkleistung reduziert zu werden (z. B. Deutschland ab
2012). Für die Umsetzung dieser gesetzlichen Vorgabe werden folgende Produkte empfohlen:
• WEB'log PRO der Fa. Meteocontrol
• Solar-Log 1000 PM+ der Fa. Solare Datensysteme
742.641 | 11.43
externe Datenlogger
Wechselrichter Solar-Log
RJ45 Klemmleiste
1 1
2 4
3 –
4 –
5 –
6 –
7 –
8 3
WEB'log
1)
Signal
RJ12

2 Data A
4 Data B
– –
– –
– –
– –
– –
6 Ground
DE
