11 Élimination des dysfonctionnements
Les dysfonctionnements sont indiqués par des messages d'événements comme décrit dans les para-
graphes suivants. L'écran clignote en rouge.
Le Tab. 11, p. 102 contient des indications relatives à l'élimination des dysfonctionnements.

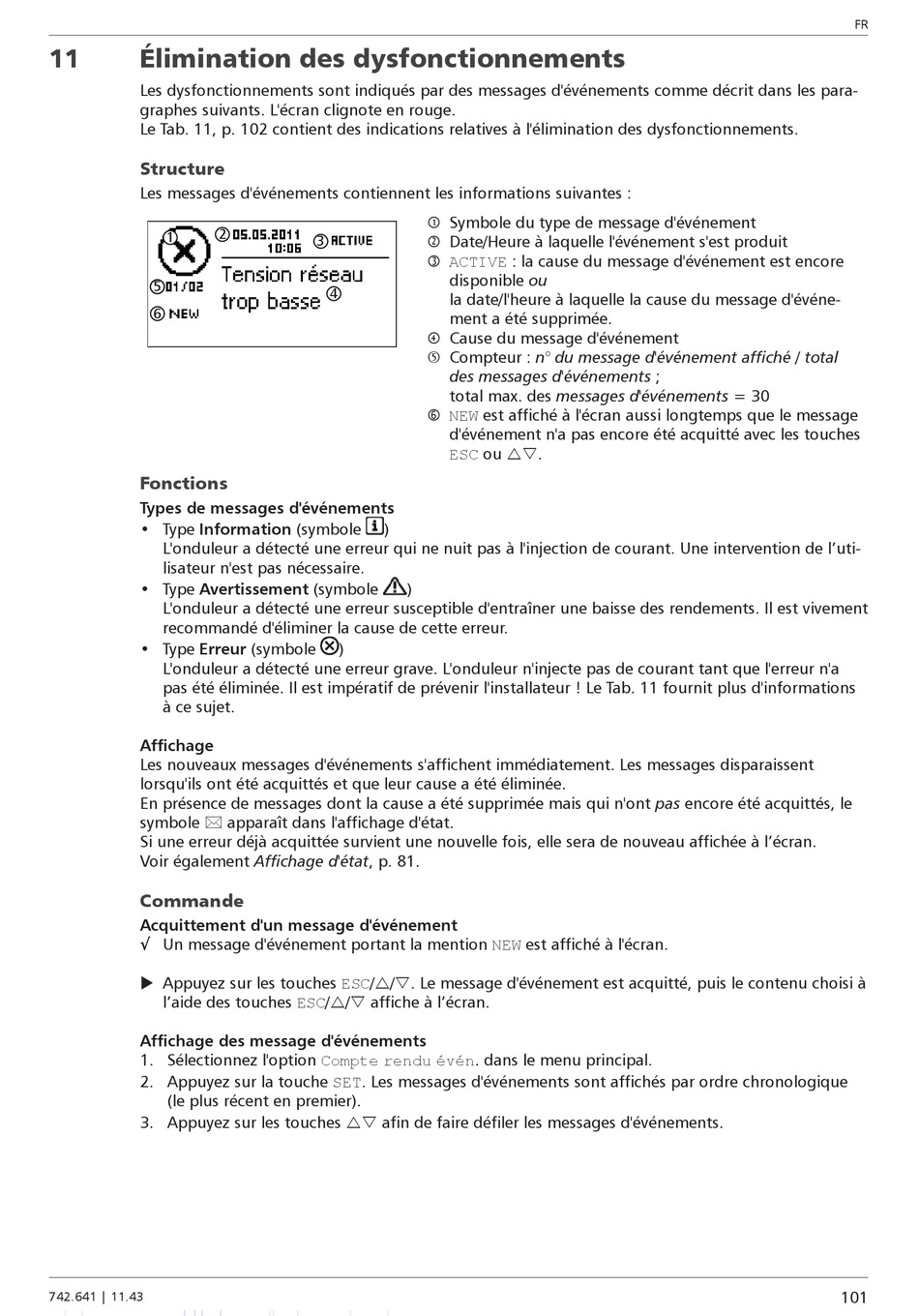

Structure
Les messages d'événements contiennent les informations suivantes :
2
1
2 5
6
Fonctions
Types de messages d'événements
• Type Information (symbole
L'onduleur a détecté une erreur qui ne nuit pas à l'injection de courant. Une intervention de l'uti-
lisateur n'est pas nécessaire.
• Type Avertissement (symbole
L'onduleur a détecté une erreur susceptible d'entraîner une baisse des rendements. Il est vivement
recommandé d'éliminer la cause de cette erreur.
• Type Erreur (symbole
L'onduleur a détecté une erreur grave. L'onduleur n'injecte pas de courant tant que l'erreur n'a
pas été éliminée. Il est impératif de prévenir l'installateur ! Le Tab. 11 fournit plus d'informations
à ce sujet.
Affichage
Les nouveaux messages d'événements s'affichent immédiatement. Les messages disparaissent
lorsqu'ils ont été acquittés et que leur cause a été éliminée.
En présence de messages dont la cause a été supprimée mais qui n'ont pas encore été acquittés, le
symbole  apparaît dans l'affichage d'état.
Si une erreur déjà acquittée survient une nouvelle fois, elle sera de nouveau affichée à l'écran.
Voir également Affichage d'état, p. 81.
Commande
Acquittement d'un message d'événement
√ Un message d'événement portant la mention NEW est affiché à l'écran.
 Appuyez sur les touches ESC//. Le message d'événement est acquitté, puis le contenu choisi à
l'aide des touches ESC// affiche à l'écran.
Affichage des message d'événements
1. Sélectionnez l'option Compte rendu évén. dans le menu principal.
2. Appuyez sur la touche SET. Les messages d'événements sont affichés par ordre chronologique
(le plus récent en premier).
3. Appuyez sur les touches  afin de faire défiler les messages d'événements.
742.641 | 11.43
 Symbole du type de message d'événement
 Date/Heure à laquelle l'événement s'est produit
3
 ACTIVE : la cause du message d'événement est encore
disponible ou
4
la date/l'heure à laquelle la cause du message d'événe-
ment a été supprimée.
 Cause du message d'événement
 Compteur : n° du message d'événement affiché / total
des messages d'événements ;
total max. des messages d'événements = 30
 NEW est affiché à l'écran aussi longtemps que le message
d'événement n'a pas encore été acquitté avec les touches
ESC ou .
)
)
)
FR
101
