DE
8.3

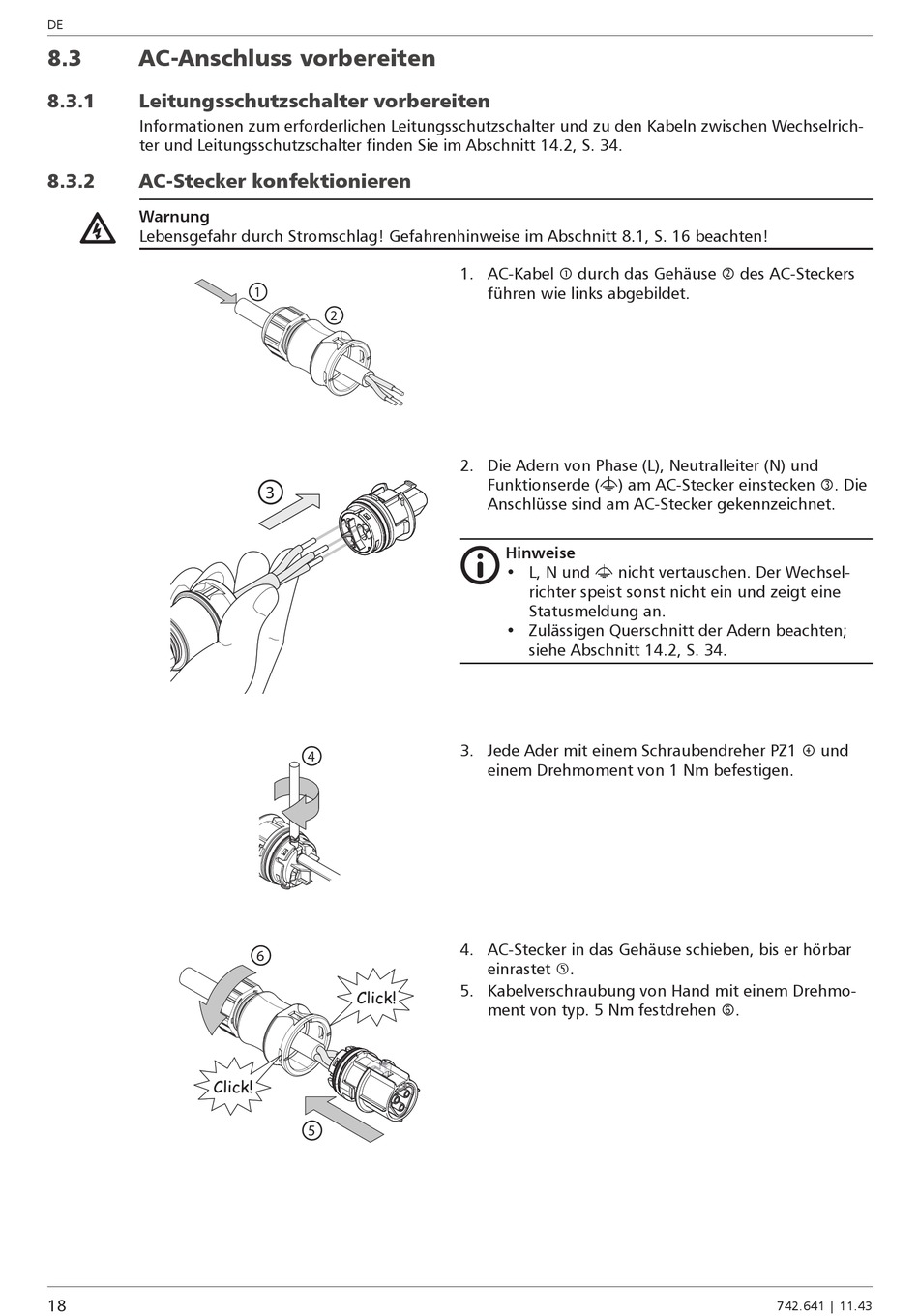

AC-Anschluss vorbereiten

8.3.1 Leitungsschutzschalter vorbereiten
Informationen zum erforderlichen Leitungsschutzschalter und zu den Kabeln zwischen Wechselrich-
ter und Leitungsschutzschalter finden Sie im Abschnitt 14.2, S. 34.
8.3.2 AC-Stecker konfektionieren
Warnung
Lebensgefahr durch Stromschlag! Gefahrenhinweise im Abschnitt 8.1, S. 16 beachten!
18
1
2
3
4
6
5
1. AC-Kabel  durch das Gehäuse  des AC-Steckers
führen wie links abgebildet.
2. Die Adern von Phase (L), Neutralleiter (N) und
Funktionserde ( ) am AC-Stecker einstecken . Die
Anschlüsse sind am AC-Stecker gekennzeichnet.
Hinweise
• L, N und nicht vertauschen. Der Wechsel-
richter speist sonst nicht ein und zeigt eine
Statusmeldung an.
• Zulässigen Querschnitt der Adern beachten;
siehe Abschnitt 14.2, S. 34.
3. Jede Ader mit einem Schraubendreher PZ1  und
einem Drehmoment von 1 Nm befestigen.
4. AC-Stecker in das Gehäuse schieben, bis er hörbar
einrastet .
5. Kabelverschraubung von Hand mit einem Drehmo-
ment von typ. 5 Nm festdrehen .
742.641 | 11.43
