DE
7.2

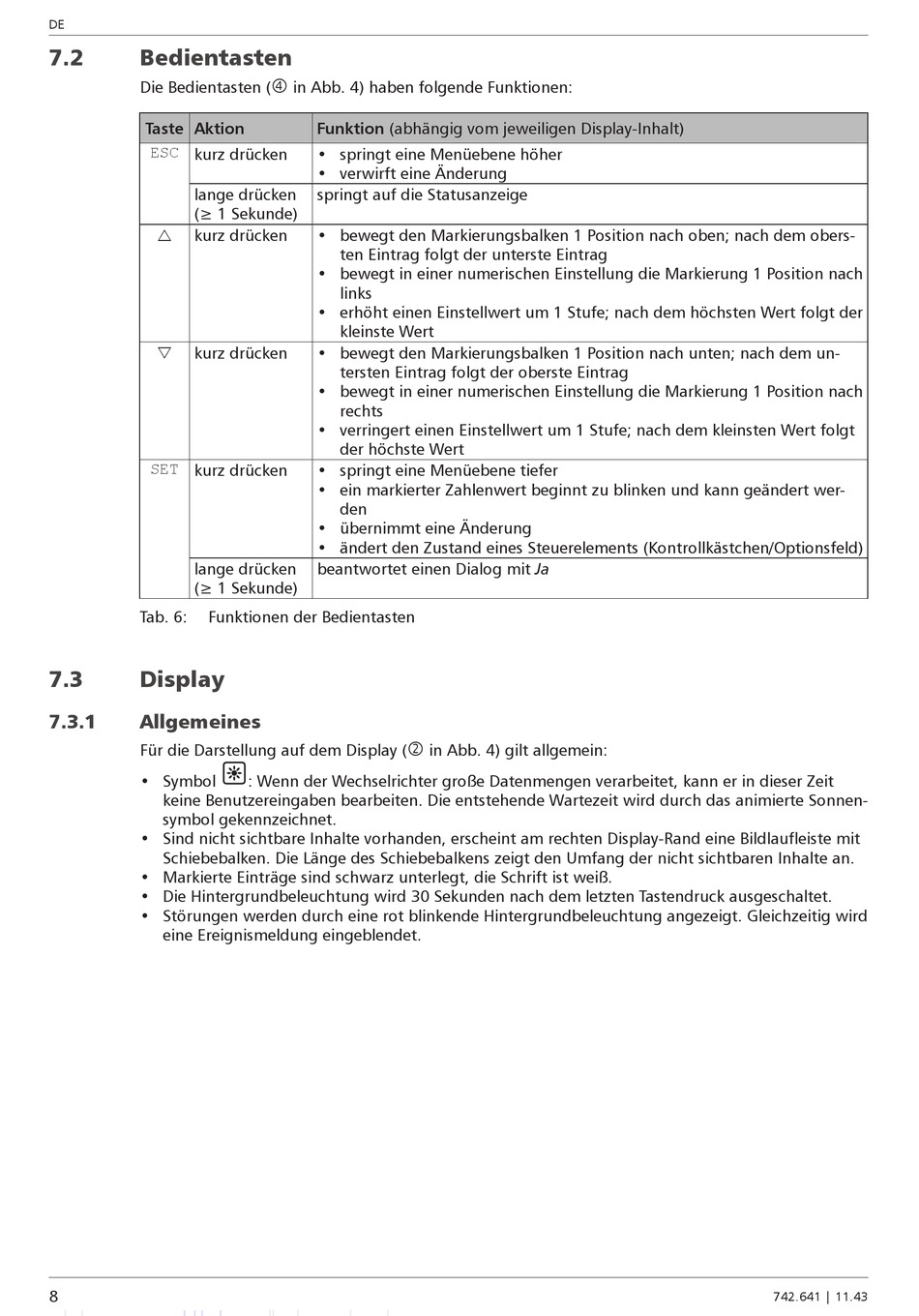

Bedientasten

Die Bedientasten (
Taste Aktion
ESC kurz drücken
lange drücken
(≥ 1 Sekunde)
 kurz drücken
kurz drücken

SET kurz drücken
lange drücken
(≥ 1 Sekunde)
Tab. 6: Funktionen der Bedientasten
7.3

Display

7.3.1

Allgemeines

Für die Darstellung auf dem Display (
• Symbol
keine Benutzereingaben bearbeiten. Die entstehende Wartezeit wird durch das animierte Sonnen-
symbol gekennzeichnet.
• Sind nicht sichtbare Inhalte vorhanden, erscheint am rechten Display-Rand eine Bildlaufleiste mit
Schiebebalken. Die Länge des Schiebebalkens zeigt den Umfang der nicht sichtbaren Inhalte an.
• Markierte Einträge sind schwarz unterlegt, die Schrift ist weiß.
• Die Hintergrundbeleuchtung wird 30 Sekunden nach dem letzten Tastendruck ausgeschaltet.
• Störungen werden durch eine rot blinkende Hintergrundbeleuchtung angezeigt. Gleichzeitig wird
eine Ereignismeldung eingeblendet.
8

in Abb. 4) haben folgende Funktionen:
Funktion (abhängig vom jeweiligen Display-Inhalt)
• springt eine Menüebene höher
• verwirft eine Änderung
springt auf die Statusanzeige
• bewegt den Markierungsbalken 1 Position nach oben; nach dem obers-
ten Eintrag folgt der unterste Eintrag
• bewegt in einer numerischen Einstellung die Markierung 1 Position nach
links
• erhöht einen Einstellwert um 1 Stufe; nach dem höchsten Wert folgt der
kleinste Wert
• bewegt den Markierungsbalken 1 Position nach unten; nach dem un-
tersten Eintrag folgt der oberste Eintrag
• bewegt in einer numerischen Einstellung die Markierung 1 Position nach
rechts
• verringert einen Einstellwert um 1 Stufe; nach dem kleinsten Wert folgt
der höchste Wert
• springt eine Menüebene tiefer
• ein markierter Zahlenwert beginnt zu blinken und kann geändert wer-
den
• übernimmt eine Änderung
• ändert den Zustand eines Steuerelements (Kontrollkästchen/Optionsfeld)
beantwortet einen Dialog mit Ja

: Wenn der Wechselrichter große Datenmengen verarbeitet, kann er in dieser Zeit
in Abb. 4) gilt allgemein:
742.641 | 11.43
