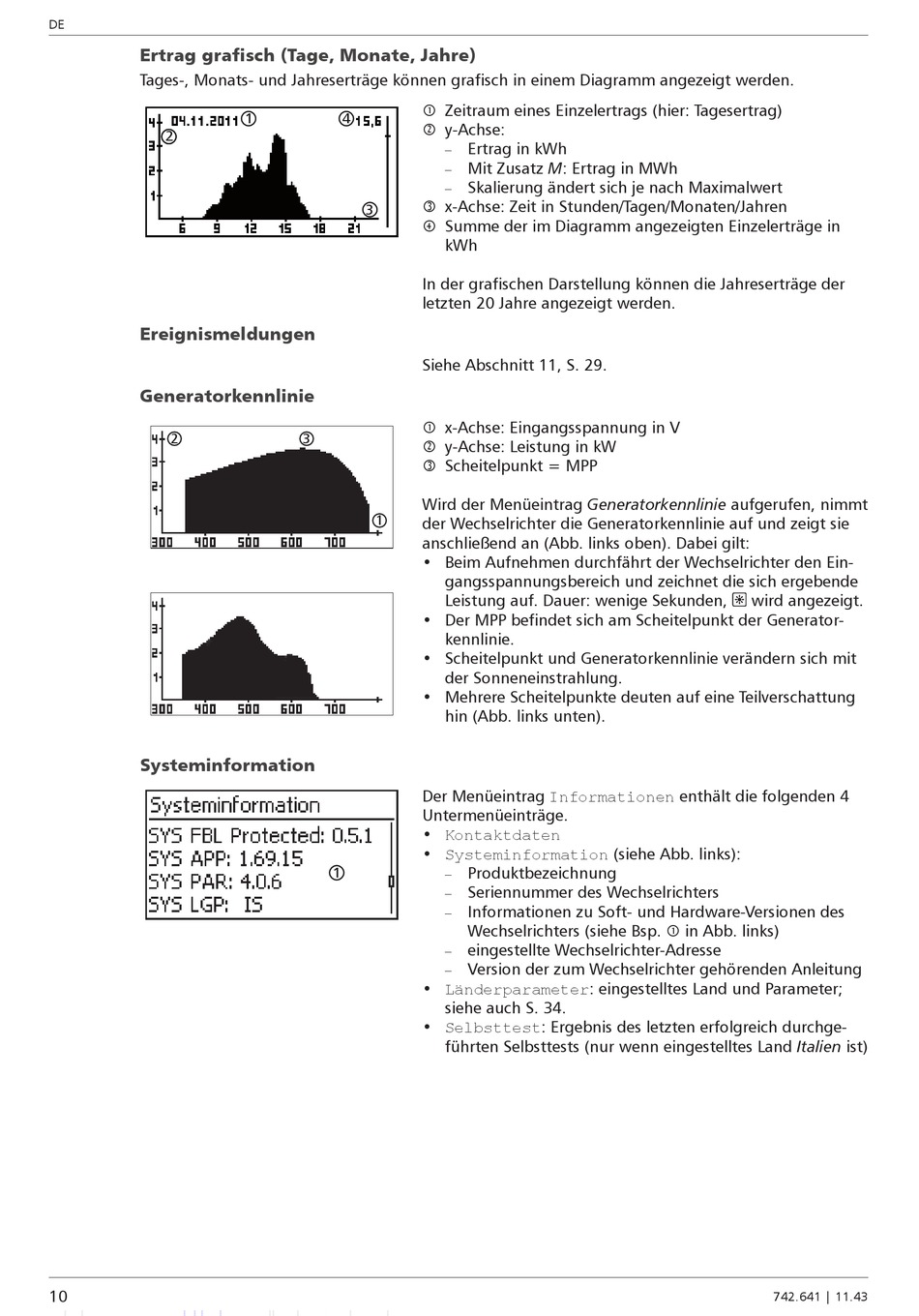

Ertrag Grafisch (Tage, Monate, Jahre); System Information - Donauer High Efficiency 3.0 Bedienungsanleitung

DE

Ertrag grafisch (Tage, Monate, Jahre)

Tages-, Monats- und Jahreserträge können grafisch in einem Diagramm angezeigt werden.
2 2
Ereignismeldungen
Generatorkennlinie
2
Systeminformation
10
1
4
3
3
1
1
 Zeitraum eines Einzelertrags (hier: Tagesertrag)
 y-Achse:
Ertrag in kWh
–
Mit Zusatz M: Ertrag in MWh
–
Skalierung ändert sich je nach Maximalwert
–
 x-Achse: Zeit in Stunden/Tagen/Monaten/Jahren
 Summe der im Diagramm angezeigten Einzelerträge in
kWh
In der grafischen Darstellung können die Jahreserträge der
letzten 20 Jahre angezeigt werden.
Siehe Abschnitt 11, S. 29.
 x-Achse: Eingangsspannung in V
 y-Achse: Leistung in kW
 Scheitelpunkt = MPP
Wird der Menüeintrag Generatorkennlinie aufgerufen, nimmt
der Wechselrichter die Generatorkennlinie auf und zeigt sie
anschließend an (Abb. links oben). Dabei gilt:
• Beim Aufnehmen durchfährt der Wechselrichter den Ein-
gangsspannungsbereich und zeichnet die sich ergebende
Leistung auf. Dauer: wenige Sekunden,
• Der MPP befindet sich am Scheitelpunkt der Generator-
kennlinie.
• Scheitelpunkt und Generatorkennlinie verändern sich mit
der Sonneneinstrahlung.
• Mehrere Scheitelpunkte deuten auf eine Teilverschattung
hin (Abb. links unten).
Der Menüeintrag Informationen enthält die folgenden 4
Untermenüeinträge.
• Kontaktdaten
• Systeminformation (siehe Abb. links):
Produktbezeichnung
–
Seriennummer des Wechselrichters
–
Informationen zu Soft- und Hardware-Versionen des
–
Wechselrichters (siehe Bsp.  in Abb. links)
eingestellte Wechselrichter-Adresse
–
Version der zum Wechselrichter gehörenden Anleitung
–
• Länderparameter: eingestelltes Land und Parameter;
siehe auch S. 34.
• Selbsttest: Ergebnis des letzten erfolgreich durchge-
führten Selbsttests (nur wenn eingestelltes Land Italien ist)
wird angezeigt.
