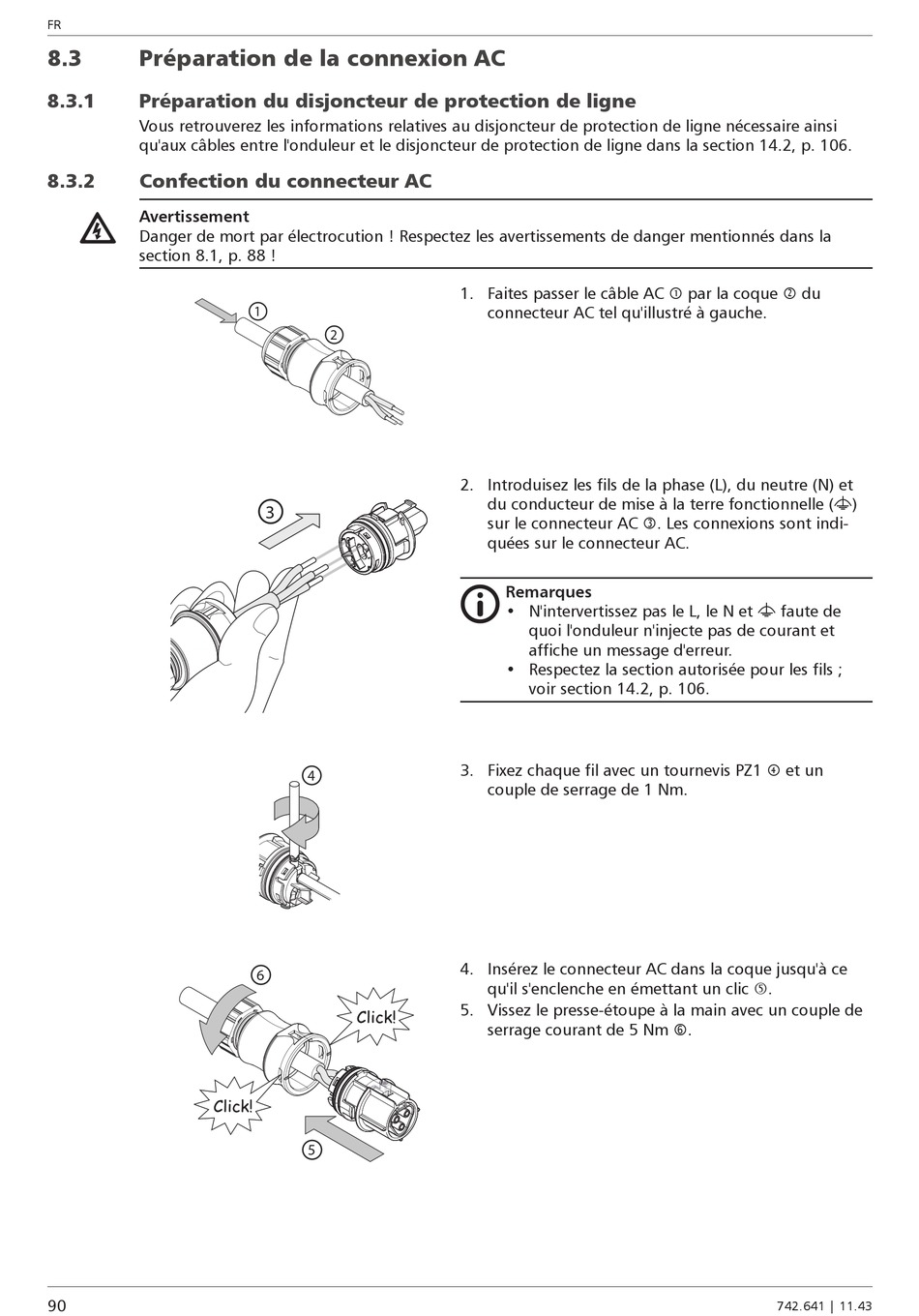

8.3 Préparation de la connexion AC
8.3.1 Préparation du disjoncteur de protection de ligne
Vous retrouverez les informations relatives au disjoncteur de protection de ligne nécessaire ainsi
qu'aux câbles entre l'onduleur et le disjoncteur de protection de ligne dans la section 14.2, p. 106.
8.3.2 Confection du connecteur AC
Avertissement
Danger de mort par électrocution ! Respectez les avertissements de danger mentionnés dans la
section 8.1, p. 88 !
90
1
2
3
4
6
5
1. Faites passer le câble AC  par la coque  du
connecteur AC tel qu'illustré à gauche.
2. Introduisez les fils de la phase (L), du neutre (N) et
du conducteur de mise à la terre fonctionnelle (
sur le connecteur AC . Les connexions sont indi-
quées sur le connecteur AC.
Remarques
• N'intervertissez pas le L, le N et
quoi l'onduleur n'injecte pas de courant et
affiche un message d'erreur.
• Respectez la section autorisée pour les fils ;
voir section 14.2, p. 106.
3. Fixez chaque fil avec un tournevis PZ1  et un
couple de serrage de 1 Nm.
4. Insérez le connecteur AC dans la coque jusqu'à ce
qu'il s'enclenche en émettant un clic .
5. Vissez le presse-étoupe à la main avec un couple de
serrage courant de 5 Nm .
)
