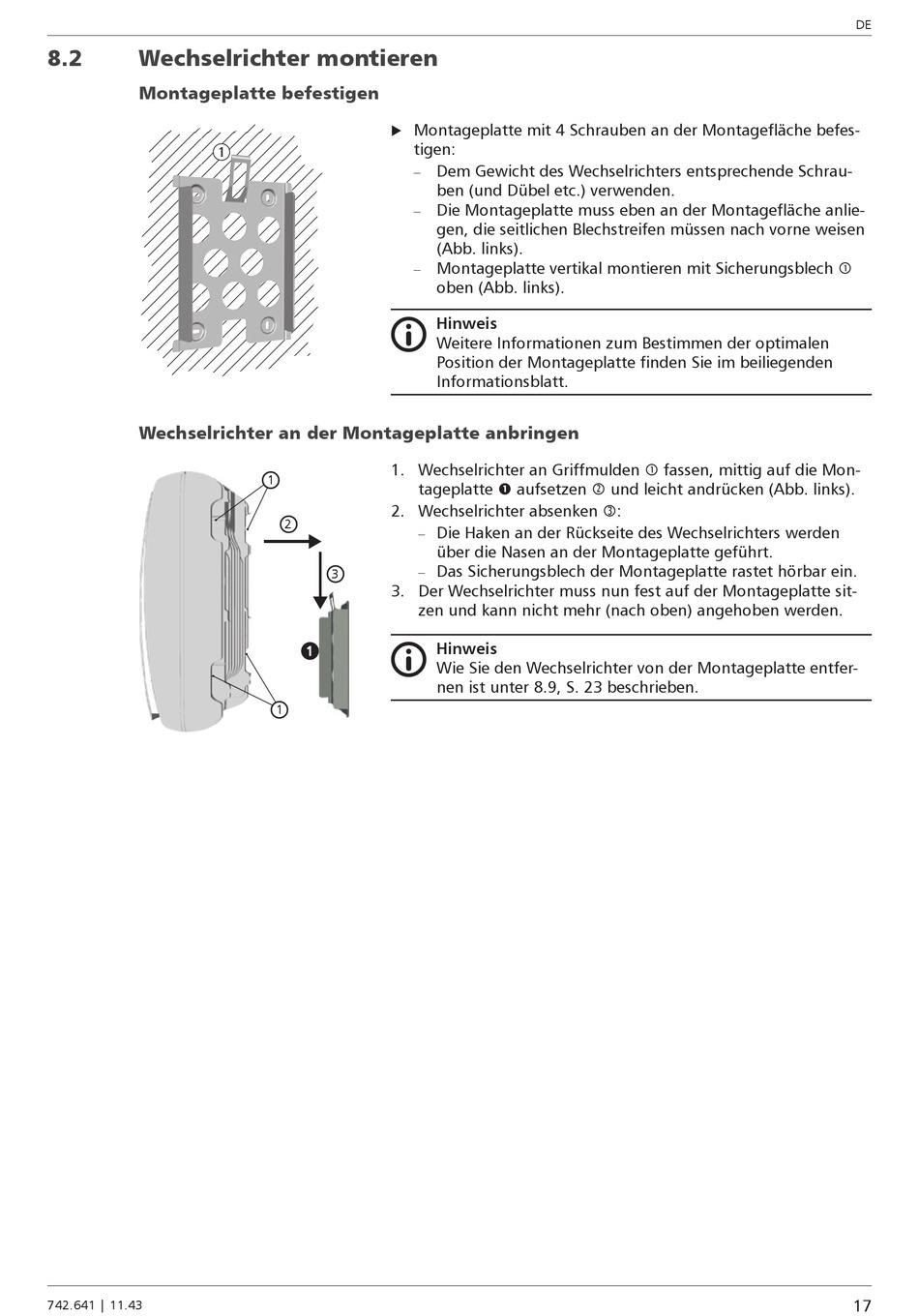

Wechselrichter montieren

Montageplatte befestigen

1

Wechselrichter an der Montageplatte anbringen

742.641 | 11.43
Montageplatte mit 4 Schrauben an der Montagefläche befes-

tigen:
Dem Gewicht des Wechselrichters entsprechende Schrau-
–
ben (und Dübel etc.) verwenden.
Die Montageplatte muss eben an der Montagefläche anlie-
–
gen, die seitlichen Blechstreifen müssen nach vorne weisen
(Abb. links).
Montageplatte vertikal montieren mit Sicherungsblech 
–
oben (Abb. links).
Hinweis
Weitere Informationen zum Bestimmen der optimalen
Position der Montageplatte finden Sie im beiliegenden
Informationsblatt.
1. Wechselrichter an Griffmulden  fassen, mittig auf die Mon-
1
tageplatte  aufsetzen  und leicht andrücken (Abb. links).
2. Wechselrichter absenken :
2
Die Haken an der Rückseite des Wechselrichters werden
–
über die Nasen an der Montageplatte geführt.
Das Sicherungsblech der Montageplatte rastet hörbar ein.
–
3
3. Der Wechselrichter muss nun fest auf der Montageplatte sit-
zen und kann nicht mehr (nach oben) angehoben werden.
Hinweis
1
Wie Sie den Wechselrichter von der Montageplatte entfer-
nen ist unter 8.9, S. 23 beschrieben.
