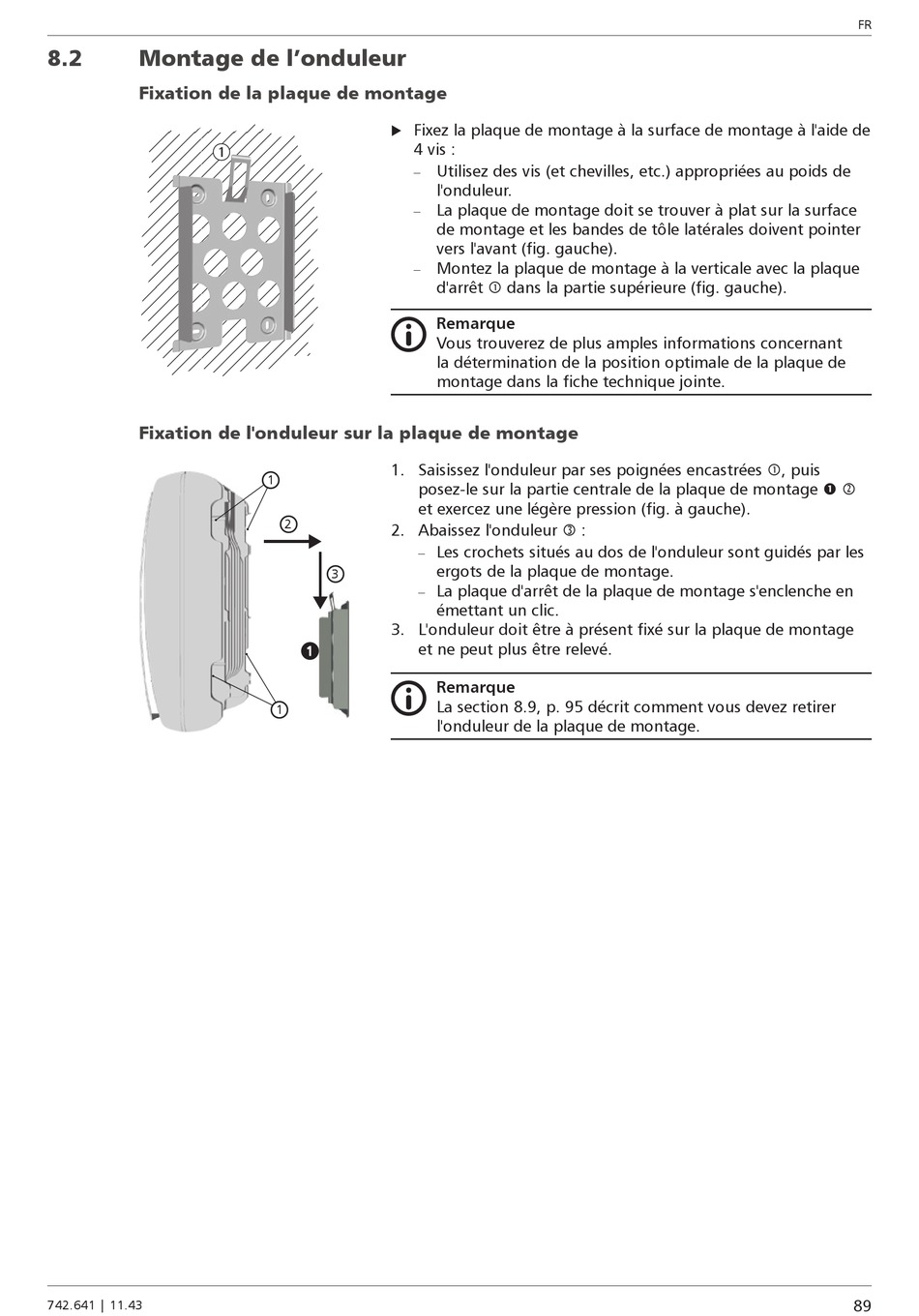

8.2

Montage de l'onduleur

Fixation de la plaque de montage

1
Fixation de l'onduleur sur la plaque de montage
742.641 | 11.43
Fixez la plaque de montage à la surface de montage à l'aide de

4 vis :
Utilisez des vis (et chevilles, etc.) appropriées au poids de
–
l'onduleur.
La plaque de montage doit se trouver à plat sur la surface
–
de montage et les bandes de tôle latérales doivent pointer
vers l'avant (fig. gauche).
Montez la plaque de montage à la verticale avec la plaque
–
d'arrêt  dans la partie supérieure (fig. gauche).
Remarque
Vous trouverez de plus amples informations concernant
la détermination de la position optimale de la plaque de
montage dans la fiche technique jointe.
1. Saisissez l'onduleur par ses poignées encastrées , puis
1
posez-le sur la partie centrale de la plaque de montage  
et exercez une légère pression (fig. à gauche).
2
2. Abaissez l'onduleur  :
Les crochets situés au dos de l'onduleur sont guidés par les
–
ergots de la plaque de montage.
3
La plaque d'arrêt de la plaque de montage s'enclenche en
–
émettant un clic.
3. L'onduleur doit être à présent fixé sur la plaque de montage
et ne peut plus être relevé.
1
Remarque
La section 8.9, p. 95 décrit comment vous devez retirer
1
l'onduleur de la plaque de montage.
FR
89
