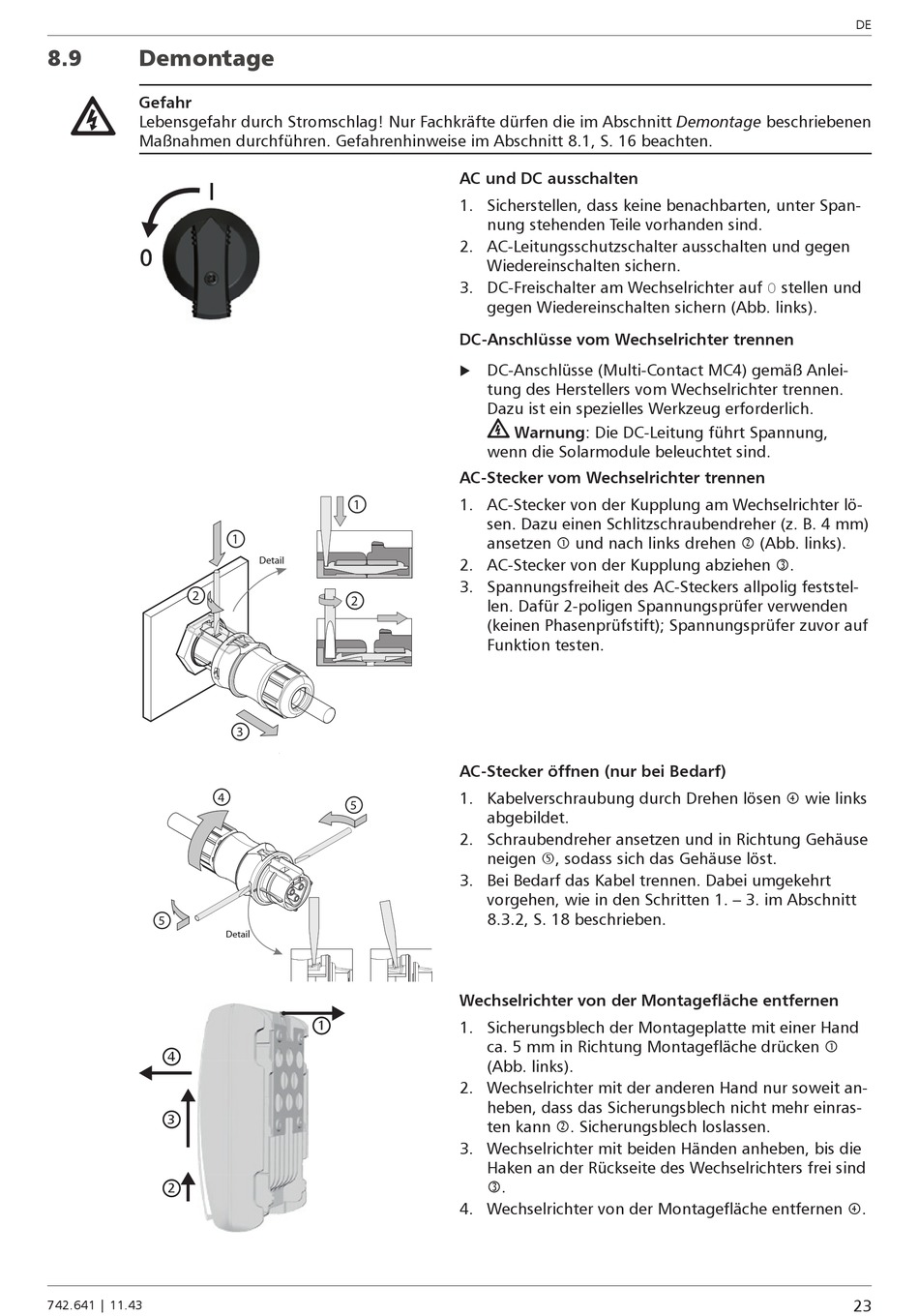

Demontage

Gefahr
Lebensgefahr durch Stromschlag! Nur Fachkräfte dürfen die im Abschnitt Demontage beschriebenen
Maßnahmen durchführen. Gefahrenhinweise im Abschnitt 8.1, S. 16 beachten.
2
4
5
4
3
2
742.641 | 11.43
1
1
Detail
2
3
5
Detail
1
AC und DC ausschalten
1. Sicherstellen, dass keine benachbarten, unter Span-
nung stehenden Teile vorhanden sind.
2. AC-Leitungsschutzschalter ausschalten und gegen
Wiedereinschalten sichern.
3. DC-Freischalter am Wechselrichter auf 0 stellen und
gegen Wiedereinschalten sichern (Abb. links).
DC-Anschlüsse vom Wechselrichter trennen
DC-Anschlüsse (Multi-Contact MC4) gemäß Anlei-

tung des Herstellers vom Wechselrichter trennen.
Dazu ist ein spezielles Werkzeug erforderlich.
Warnung: Die DC-Leitung führt Spannung,
wenn die Solarmodule beleuchtet sind.
AC-Stecker vom Wechselrichter trennen
1. AC-Stecker von der Kupplung am Wechselrichter lö-
sen. Dazu einen Schlitzschraubendreher (z. B. 4 mm)
ansetzen  und nach links drehen  (Abb. links).
2. AC-Stecker von der Kupplung abziehen .
3. Spannungsfreiheit des AC-Steckers allpolig feststel-
len. Dafür 2-poligen Spannungsprüfer verwenden
(keinen Phasenprüfstift); Spannungsprüfer zuvor auf
Funktion testen.
AC-Stecker öffnen (nur bei Bedarf)
1. Kabelverschraubung durch Drehen lösen  wie links
abgebildet.
2. Schraubendreher ansetzen und in Richtung Gehäuse
neigen , sodass sich das Gehäuse löst.
3. Bei Bedarf das Kabel trennen. Dabei umgekehrt
vorgehen, wie in den Schritten 1. – 3. im Abschnitt
8.3.2, S. 18 beschrieben.
Wechselrichter von der Montagefläche entfernen
1. Sicherungsblech der Montageplatte mit einer Hand
ca. 5 mm in Richtung Montagefläche drücken 
(Abb. links).
2. Wechselrichter mit der anderen Hand nur soweit an-
heben, dass das Sicherungsblech nicht mehr einras-
ten kann . Sicherungsblech loslassen.
3. Wechselrichter mit beiden Händen anheben, bis die
Haken an der Rückseite des Wechselrichters frei sind
.
4. Wechselrichter von der Montagefläche entfernen .
