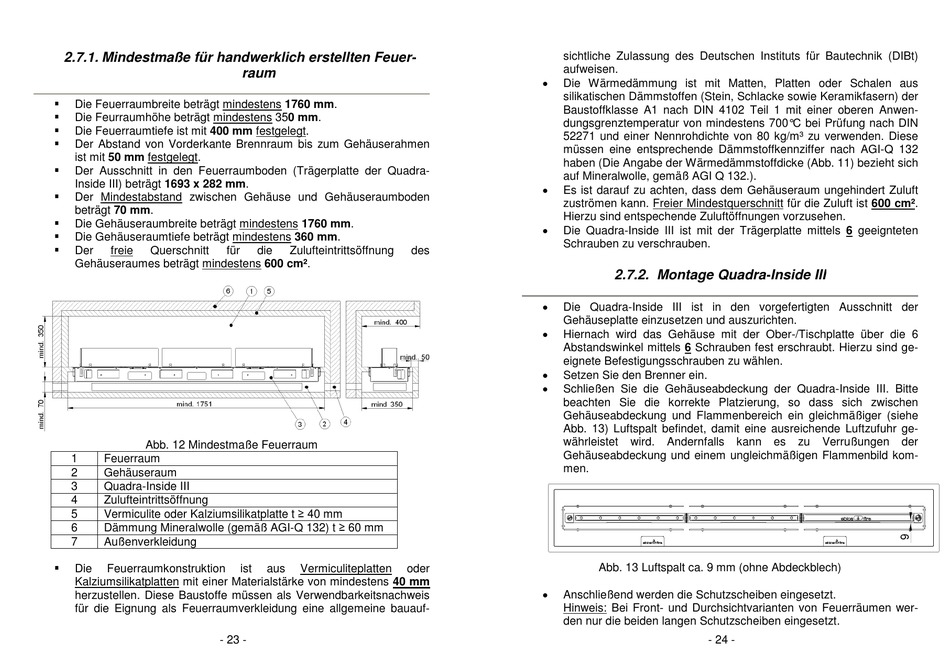

2.7.1. Mindestmaße für handwerklich erstellten Feuer-

Die Feuerraumbreite beträgt mindestens 1760 mm.

Die Feurraumhöhe beträgt mindestens 350 mm.

Die Feuerraumtiefe ist mit 400 mm festgelegt.

Der Abstand von Vorderkante Brennraum bis zum Gehäuserahmen
ist mit 50 mm festgelegt.

Der Ausschnitt in den Feuerraumboden (Trägerplatte der Quadra-
Inside III) beträgt 1693 x 282 mm.

Der Mindestabstand zwischen Gehäuse und Gehäuseraumboden
beträgt 70 mm.

Die Gehäuseraumbreite beträgt mindestens 1760 mm.

Die Gehäuseraumtiefe beträgt mindestens 360 mm.

Der freie Querschnitt für
Gehäuseraumes beträgt mindestens 600 cm².
Abb. 12 Mindestmaße Feuerraum
1 Feuerraum
2 Gehäuseraum
3 Quadra-Inside III
4 Zulufteintrittsöffnung
Vermiculite oder Kalziumsilikatplatte t ≥ 40 mm
5
Dämmung Mineralwolle (gemäß AGI-Q 132) t ≥ 60 mm
6
7 Außenverkleidung

Die Feuerraumkonstruktion
Kalziumsilikatplatten mit einer Materialstärke von mindestens 40 mm
herzustellen. Diese Baustoffe müssen als Verwendbarkeitsnachweis
für die Eignung als Feuerraumverkleidung eine allgemeine bauauf-
- 23 -
raum
die Zulufteintrittsöffnung des
ist aus Vermiculiteplatten oder
sichtliche Zulassung des Deutschen Instituts für Bautechnik (DIBt)
aufweisen.

Die Wärmedämmung ist mit Matten, Platten oder Schalen aus
silikatischen Dämmstoffen (Stein, Schlacke sowie Keramikfasern) der
Baustoffklasse A1 nach DIN 4102 Teil 1 mit einer oberen Anwen-
dungsgrenztemperatur von mindestens 700°C bei Prüfung nach DIN
52271 und einer Nennrohdichte von 80 kg/m³ zu verwenden. Diese
müssen eine entsprechende Dämmstoffkennziffer nach AGI-Q 132
haben (Die Angabe der Wärmedämmstoffdicke (Abb. 11) bezieht sich
auf Mineralwolle, gemäß AGI Q 132.).

Es ist darauf zu achten, dass dem Gehäuseraum ungehindert Zuluft
zuströmen kann. Freier Mindestquerschnitt für die Zuluft ist 600 cm².
Hierzu sind entspechende Zuluftöffnungen vorzusehen.

Die Quadra-Inside III ist mit der Trägerplatte mittels 6 geeignteten
Schrauben zu verschrauben.

2.7.2. Montage Quadra-Inside III


Die Quadra-Inside III ist in den vorgefertigten Ausschnitt der
Gehäuseplatte einzusetzen und auszurichten.

Hiernach wird das Gehäuse mit der Ober-/Tischplatte über die 6
Abstandswinkel mittels 6 Schrauben fest erschraubt. Hierzu sind ge-
eignete Befestigungsschrauben zu wählen.

Setzen Sie den Brenner ein.

Schließen Sie die Gehäuseabdeckung der Quadra-Inside III. Bitte
beachten Sie die korrekte Platzierung, so dass sich zwischen
Gehäuseabdeckung und Flammenbereich ein gleichmäßiger (siehe
Abb. 13) Luftspalt befindet, damit eine ausreichende Luftzufuhr ge-
währleistet wird. Andernfalls
Gehäuseabdeckung und einem ungleichmäßigen Flammenbild kom-
men.
Abb. 13 Luftspalt ca. 9 mm (ohne Abdeckblech)

Anschließend werden die Schutzscheiben eingesetzt.
Hinweis: Bei Front- und Durchsichtvarianten von Feuerräumen wer-
den nur die beiden langen Schutzscheiben eingesetzt.
- 24 -
kann es zu Verrußungen der
