2.5 ALLGEMEINE HINWEISE FÜR DEN EIN-
BAU IN INDIVIDUELL ERSTELLTE MÖBEL /
K AMINVERKLEIDUNGEN
• Bei der Konstruktion des individuell erstellten Möbels sind sämtliche
Mindestabstände und Einbaumaße einzuhalten.
• Die Bodenplatte des Möbels muss ausreichend tragfähig sein (Gewicht
des ebios-fire Einbaukamins inkl. Brenner liegt zwischen 73 kg und 79
®
kg je nach Ausführung.)
• Der ebios-fire Einbaukamin muss ausgerichtet und mit dem Möbel fest
®
verschraubt werden.
• Die Möbel sind grundsätzlich mit der Wand bzw. mit dem Boden fest
zu verankern und gegen versehent-liches Verschieben, Umstossen und/
oder Abheben zu sichern. Hierzu ist geeignetes Befestigungsmaterial
zu wählen.
• Sämtliche Zuluftöffnungen und Hinterlüftungen sind freizuhalten und
dürfen nicht versperrt werden, da es sonst zu einem Wärmestau kom-
men kann. Brandgefahr!
• Oberhalb des Luftaustrittes des Einbaukamins darf kein Gegenstand
(z.B. Türfront) in den warmen Luftstrom ragen.
• Die Oberflächen der Frontverkleidung (besonders oberhalb des Einbau-
kamin) müssen eine Hitzebeständigkeit bis mindestens 65°C aufweisen.
2.6 MINDESTMASSE FÜR DIE KONSTRUKTION DES
MÖBELS/ DER K AMINVERKLEIDUNG
• Die Frontplatte des Möbels sollte aus montagetechnischen Gründen
2-teilig ausgeführt werden.
• Der Ausschnitt der Frontplatte beträgt 755x528 mm.
• Der Mindestabstand zwischen Oberseite Einbaukamin und Möbelober-
boden beträgt 15 mm.
• Der Mindestabstand zwischen Rückseite Einbaukamin und Möbelrück-
wand beträgt 30 mm.
• Der seitliche Mindestabstand zwischen Einbaukamin und Möbelseiten-
wand beträgt 30 mm.
• Die maximale Plattenstärke für die Frontverkleidung beträgt 25 mm.
Beim Verbau in eine Kaminverkleidung sind die gleichen Mindest-
maße und Abstände einzuhalten!

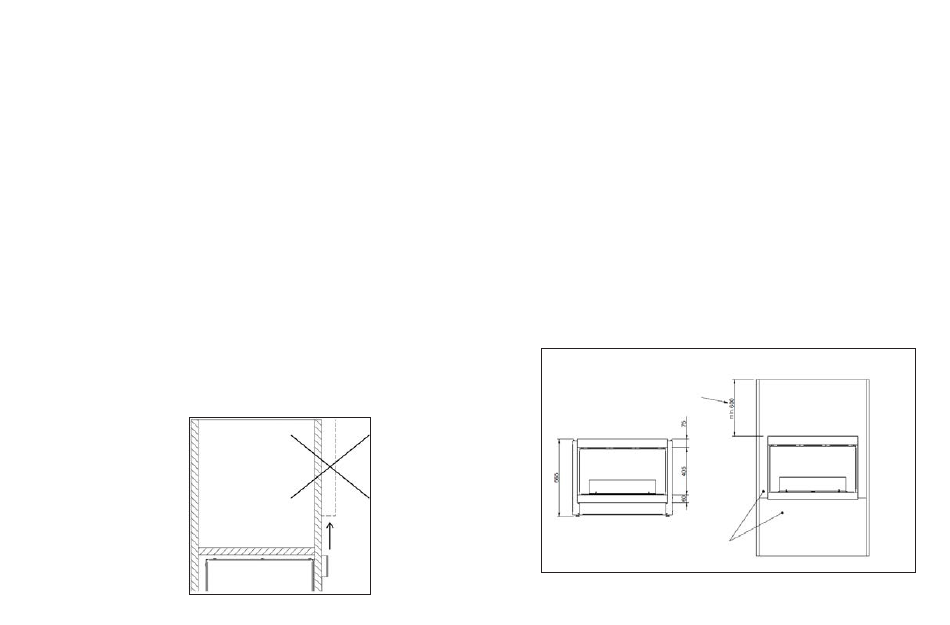

Vorderansicht
Abstand zu brennbaren Bauteilen
Frontplatte 2-teilig
D 12
