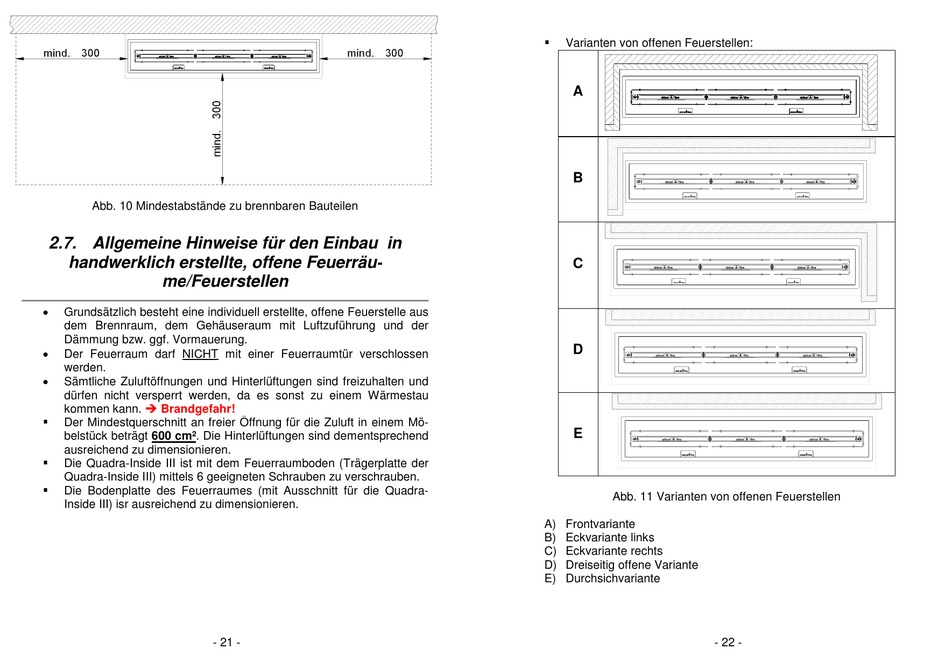

Abb. 10 Mindestabstände zu brennbaren Bauteilen
2.7. Allgemeine Hinweise für den Einbau in
handwerklich erstellte, offene Feuerräu-
me/Feuerstellen

Grundsätzlich besteht eine individuell erstellte, offene Feuerstelle aus
dem Brennraum, dem Gehäuseraum mit Luftzuführung und der
Dämmung bzw. ggf. Vormauerung.

Der Feuerraum darf NICHT mit einer Feuerraumtür verschlossen
werden.

Sämtliche Zuluftöffnungen und Hinterlüftungen sind freizuhalten und
dürfen nicht versperrt werden, da es sonst zu einem Wärmestau
 Brandgefahr!
kommen kann.

Der Mindestquerschnitt an freier Öffnung für die Zuluft in einem Mö-
belstück beträgt 600 cm². Die Hinterlüftungen sind dementsprechend
ausreichend zu dimensionieren.

Die Quadra-Inside III ist mit dem Feuerraumboden (Trägerplatte der
Quadra-Inside III) mittels 6 geeigneten Schrauben zu verschrauben.

Die Bodenplatte des Feuerraumes (mit Ausschnitt für die Quadra-
Inside III) isr ausreichend zu dimensionieren.
- 21 -

Varianten von offenen Feuerstellen:
A
B
C
D
E
Abb. 11 Varianten von offenen Feuerstellen
A) Frontvariante
B) Eckvariante links
C) Eckvariante rechts
D) Dreiseitig offene Variante
E) Durchsichvariante
