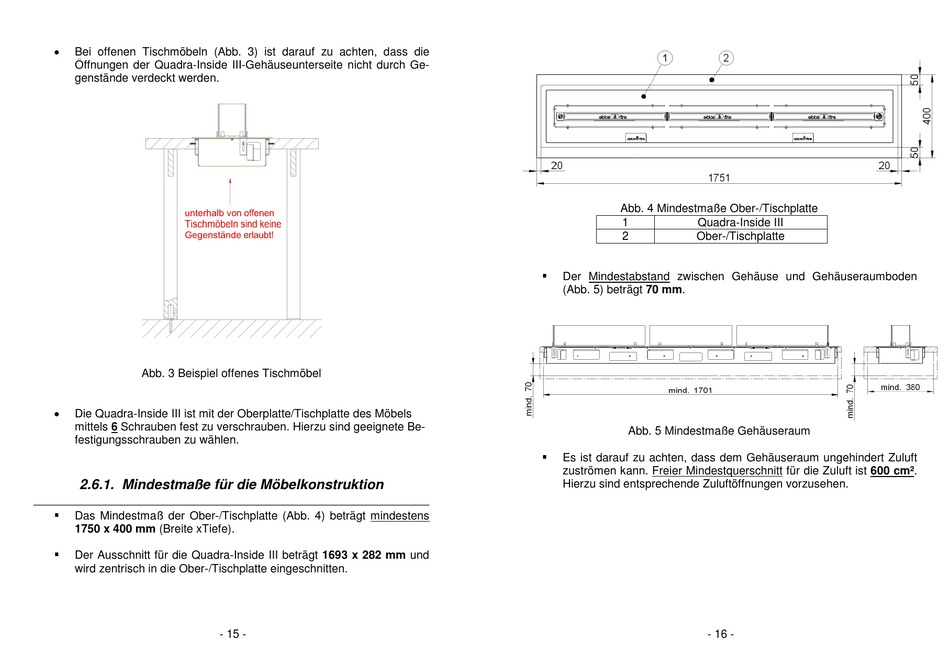

Bei offenen Tischmöbeln (Abb. 3) ist darauf zu achten, dass die
Öffnungen der Quadra-Inside III-Gehäuseunterseite nicht durch Ge-
genstände verdeckt werden.
Abb. 3 Beispiel offenes Tischmöbel

Die Quadra-Inside III ist mit der Oberplatte/Tischplatte des Möbels
mittels 6 Schrauben fest zu verschrauben. Hierzu sind geeignete Be-
festigungsschrauben zu wählen.
2.6.1. Mindestmaße für die Möbelkonstruktion

Das Mindestmaß der Ober-/Tischplatte (Abb. 4) beträgt mindestens
1750 x 400 mm (Breite xTiefe).

Der Ausschnitt für die Quadra-Inside III beträgt 1693 x 282 mm und
wird zentrisch in die Ober-/Tischplatte eingeschnitten.
- 15 -
Abb. 4 Mindestmaße Ober-/Tischplatte
1 Quadra-Inside III
2 Ober-/Tischplatte

Der Mindestabstand zwischen Gehäuse und Gehäuseraumboden
(Abb. 5) beträgt 70 mm.
Abb. 5 Mindestmaße Gehäuseraum

Es ist darauf zu achten, dass dem Gehäuseraum ungehindert Zuluft
zuströmen kann. Freier Mindestquerschnitt für die Zuluft ist 600 cm².
Hierzu sind entsprechende Zuluftöffnungen vorzusehen.
- 16 -
