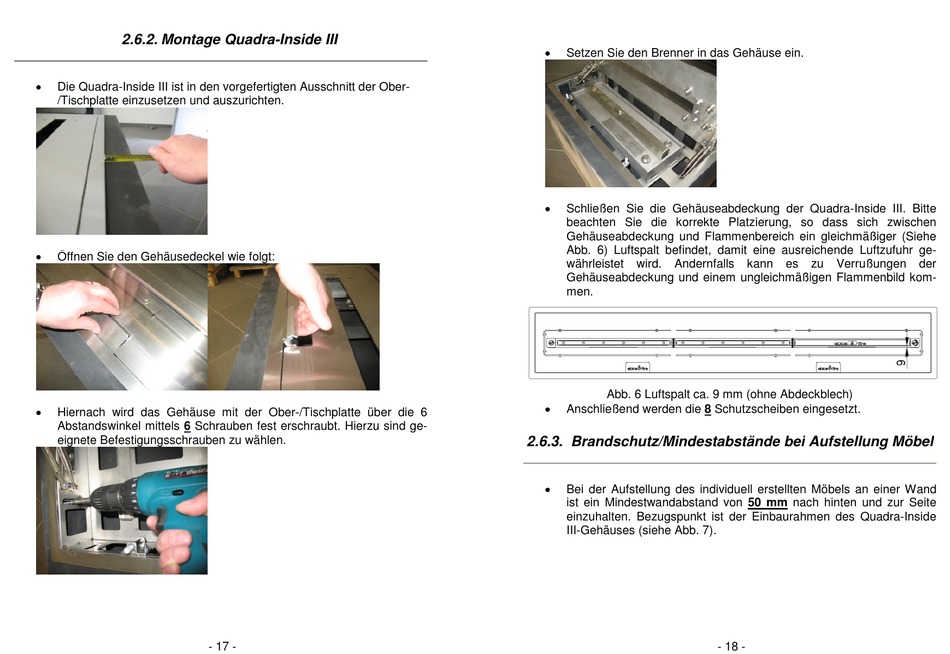

2.6.2. Montage Quadra-Inside III
Die Quadra-Inside III ist in den vorgefertigten Ausschnitt der Ober-
/Tischplatte einzusetzen und auszurichten.
Öffnen Sie den Gehäusedeckel wie folgt:
Hiernach wird das Gehäuse mit der Ober-/Tischplatte über die 6
Abstandswinkel mittels 6 Schrauben fest erschraubt. Hierzu sind ge-
eignete Befestigungsschrauben zu wählen.
- 17 -
Setzen Sie den Brenner in das Gehäuse ein.
Schließen Sie die Gehäuseabdeckung der Quadra-Inside III. Bitte
beachten Sie die korrekte Platzierung, so dass sich zwischen
Gehäuseabdeckung und Flammenbereich ein gleichmäßiger (Siehe
Abb. 6) Luftspalt befindet, damit eine ausreichende Luftzufuhr ge-
währleistet
wird.
Andernfalls
Gehäuseabdeckung und einem ungleichmäßigen Flammenbild kom-
men.
Abb. 6 Luftspalt ca. 9 mm (ohne Abdeckblech)
Anschließend werden die 8 Schutzscheiben eingesetzt.
2.6.3. Brandschutz/Mindestabstände bei Aufstellung Möbel
Bei der Aufstellung des individuell erstellten Möbels an einer Wand
ist ein Mindestwandabstand von 50 mm nach hinten und zur Seite
einzuhalten. Bezugspunkt ist der Einbaurahmen des Quadra-Inside
III-Gehäuses (siehe Abb. 7).
kann
es
zu
Verrußungen
- 18 -
der
