Scheppach HS410 Originalanleitung Seite 132

Fig. 7.1
a
2
Fig. 7.2
c
b
Fig. 7.3
d
132
5
c
b
c
6

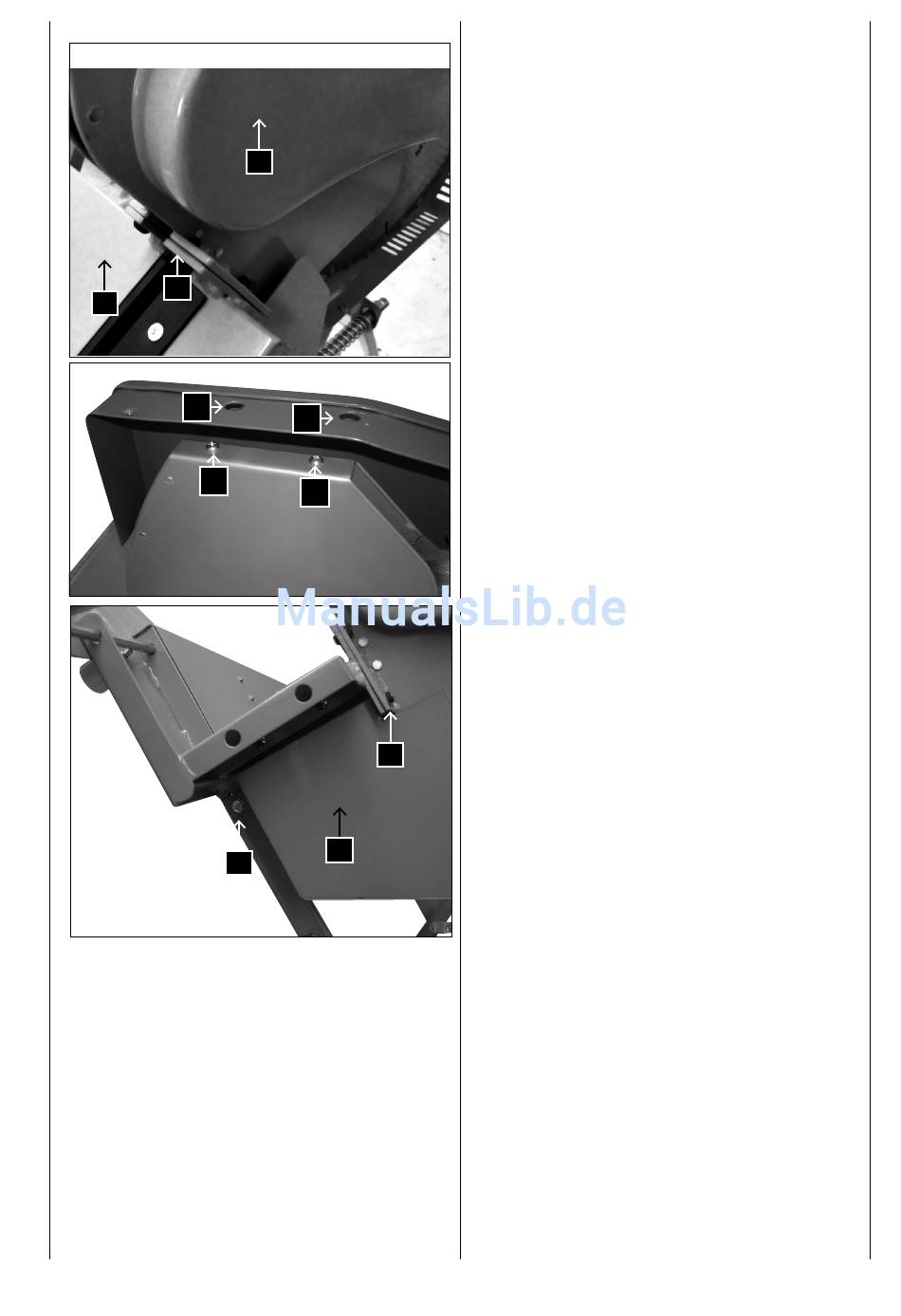

7. Montering klingeskærm indvendig højre. (fig. 7.1, 7.2)
Befæstelseselementer fra tilbehørspose 27 (Fig. 2.1)
1 stk. undersænket skrue M 6 x 12 (a formonteret)
2 stk. krydskærvsskruen M 5 x 10
2 Stk. kunststofpropper
2 Stk. spændskive D5
2 Stk. fjederring D5
Monter klingeskærm højre foran (5) på vippen (2) med
en undersænket skrue M 6 x 12 (a) (fig. 7.1).
Klingeskærm venstre og højre monteres sammen og si-
kres med 2 krydskærvsskruer M 5 x 10 (b), 2 spændski-
ver D5 og 2 fjederringen D5.
Spænd de to krydskærvsskruer (b) fast gennem begge
boringer i klingeskærmen (c).
Luk begge boringer med kunststofproppen (fig. 7.2).
8. Montering klingeskærm under fig. 7.3
Befæstelseselementer fra tilbehørspose 28 (fig. 2.1)
1 sekskantskrue M 8 x 30
1 spændskive 8 mm
1 møtrik M 8
Allerede monteret på afskærmningen:
2 unbracoskruer M5x20
2 spændskiver 5 mm
2 fjederringe 5 mm
Monter nu klingeskærmen under med 2 unbracoskruer
M5x20 og 2 spændskiver (c), 2 fjederringe og en seks-
kantskrue M6x25 (d) med spændskive og møtrik på vip-
pen. (2)
