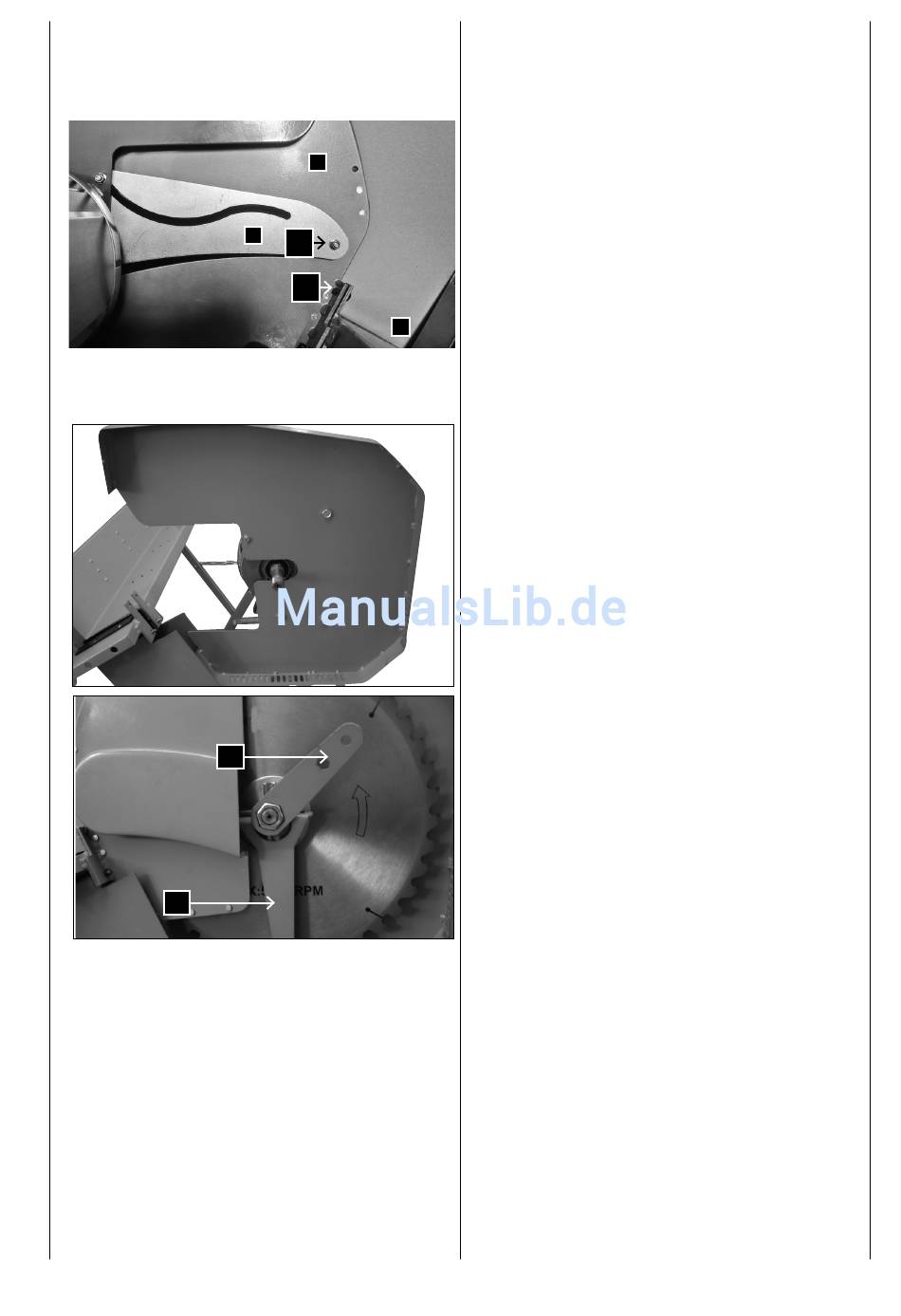

Fig. 7
Fig. 8
Fig. 9
B
A
130
1
4
5
3
2
hul på bundrammen (3).
Stram alle skruerne.
5. Montering klingeskærm indvendig venstre (fig. 7)
Formonterede befæstelseselementer:
1 stk. undersænket skrue M 6 x 12
1 s. krydskærvsskrue M 5 x 20
1 spændskive 5 mm
1 s. låsemøtrik M 5
1 s. møtrik M 6 som afstandsstykke
Monter klingeskærm indvendig venstre (1) på vippen (2)
med en undersænket skrue M6 x 12 (3).
Monter dækplade (4) på klingeskærm (1) med en kryd-
skærvsskrue M5 x 20, spændskive og låsemøtrik M5.
6. Montering savklinge (fig. 8, fig. 9)
Befæstelseselementer fra tilbehørspose 26 (fig. 2.1)
1 Stk. sekskantmøtrik M20
1 Stk. spændskive D20
1 Stk. savklingeflange
1 stk. spændeflange
• Skub savklingeflange på motorakslen.
• Sæt savklingen sammen med flangen og spændskive
på savklingeflange og fastgør dem med sekskantmø-
trik M20.
OBS! Savklinge skal vende i pilens retning væk fra drift-
sområdet
• Spænd møtrikkerne godt til med savklingenøglen (B),
mens du holder flangen kontra med skruenøglen (A)
(fig. 9).
