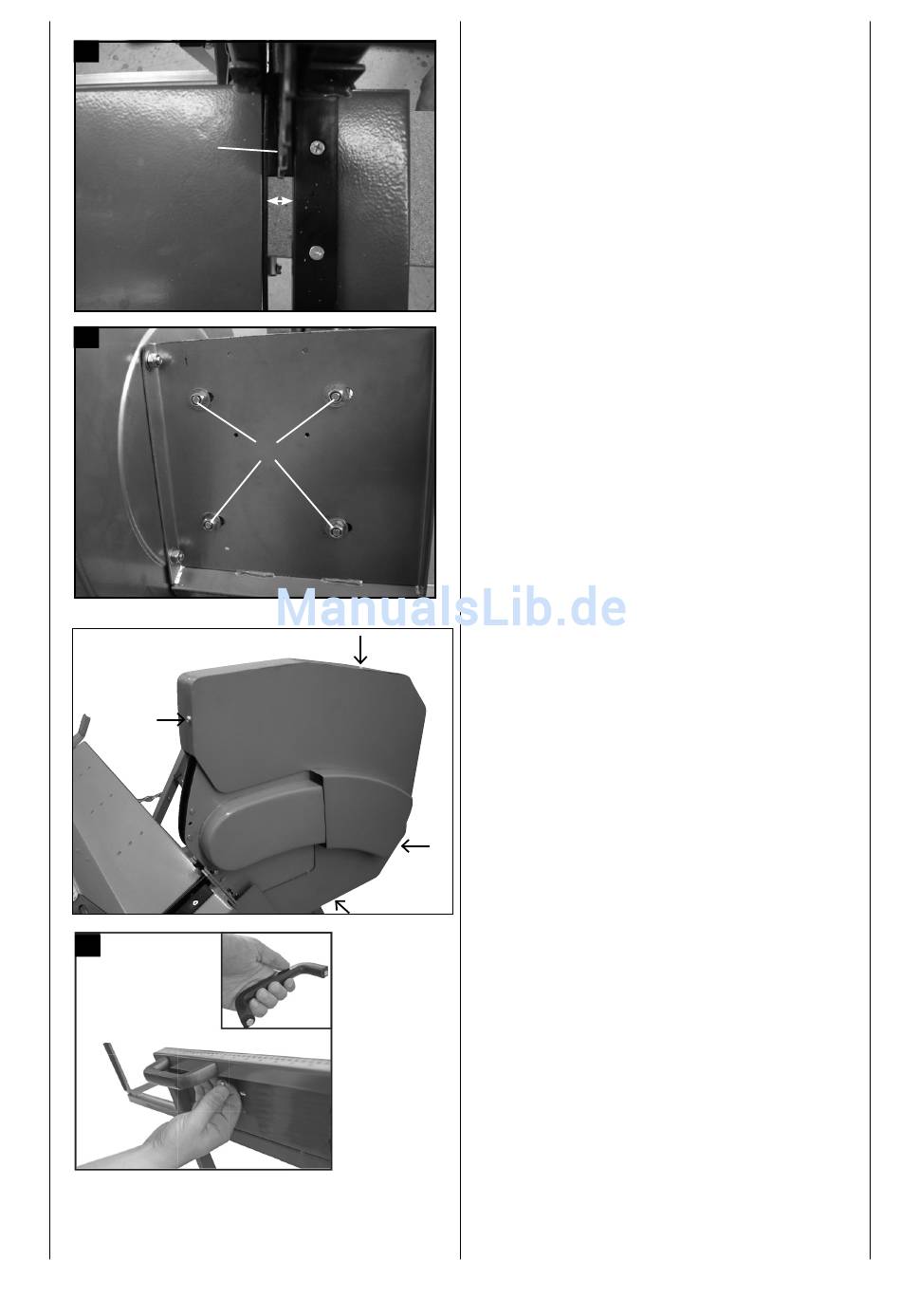

9. Justering av sagbladet Fig. 10 og 11
Rett inn sagbladet (D) til senter av sagbladnisjen på
sagvippen ved å løsne de 4 skruene og flytte motoren i
ønsket retning.
Stram så de 4 sikkerhetsskruene (E) til motorplaten (Fig.
12).
10. Montering av høyre sagbladdeksel (Fig. 12)
Festekomponenter i tilbehørssett 27 (Fig. 2.1)
4 stjerneskruer M5x8
4 skiver D5
4 låseringer D5
Stram det ytre sagbladdekselet til det indre dekselet med
4 stjerneskruer, 4 skiver og 4 låseringer.
11. Montering av håndtak (Fig. 13)
Monteringsdeler:
4 stk. hexmuttereM5x8
Monter de to håndtakene på vuggen.
