Vorsicht bei Drahtanschlüssen (nur MRP-M1000)
Verwenden Sie die mitgelieferten Schrauben, um den
Anschluss zu vereinfachen, wenn Sie Kabel von
Drittanbietern verwenden (Stromversorgungskabel).
Beziehen Sie sich für das richtige Verfahren auf die
unten stehende Beschreibung.
Wenden Sie sich an Ihren Händler, wenn Sie Zweifel
bezüglich des Anschlusses haben.
1. Prüfen Sie das Drahtformat.
HINWEISE:
• Kabelgröße (Batteriekabel, Erdungskabel)
Für dieses Gerät wird eine Kabelgröße zwischen
21mm 2 empfohlen.
• Wenn Ihnen die Drahtlehre unbekannt ist,
fragen Sie bitte Ihren Händler.

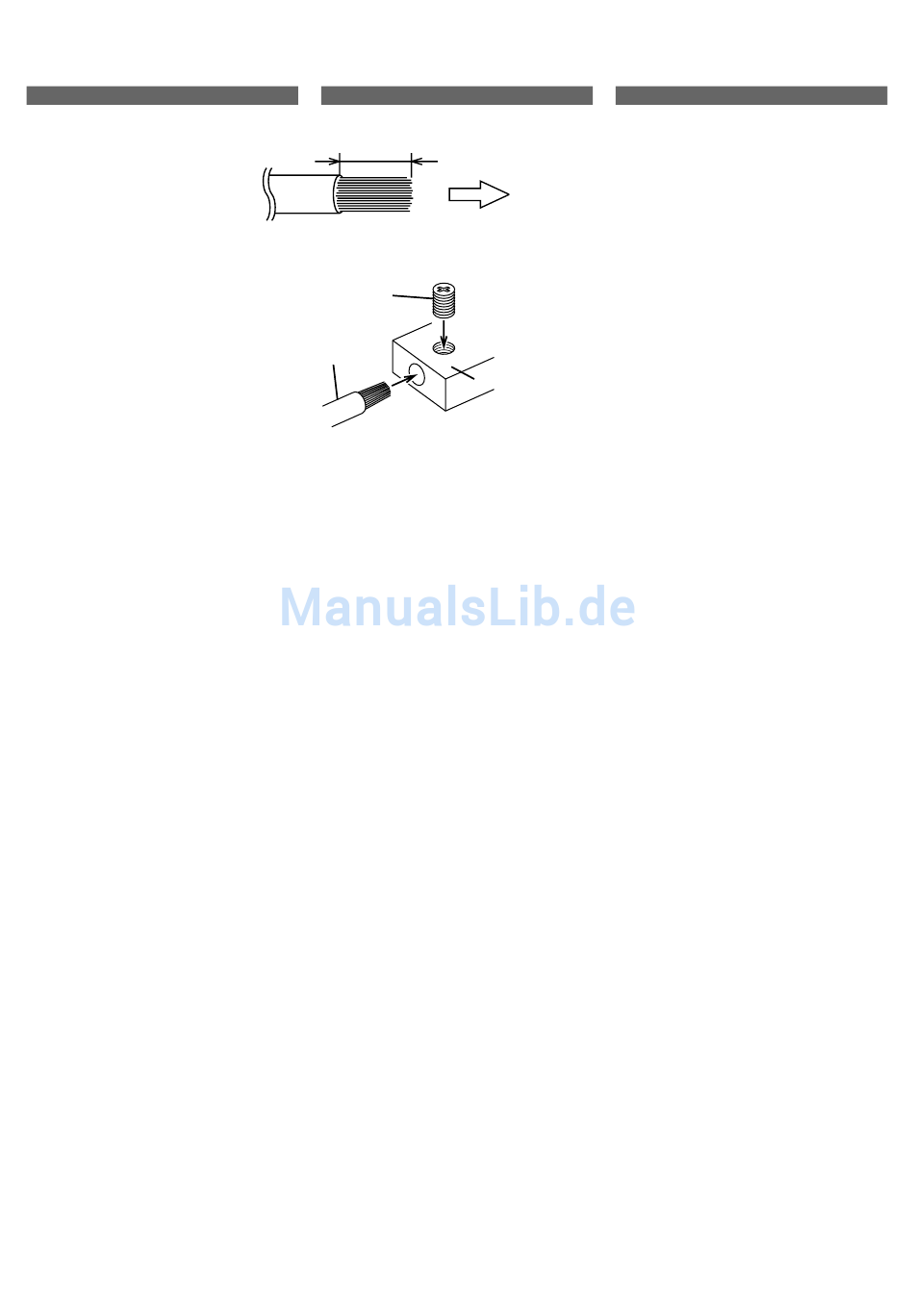

2. Entfernen Sie 7 – 10 mm der Isolation von den
Enden der Drahtleitungen. (Abb. 5)
HINWEISE:
• Ist die Länge des freigelegten Drahtes zu kurz,
wird ein schlechter Anschluss die Folge sein,
was eine Betriebsstörung oder
Tonunterbrechung verursachen kann.
• Ist andererseits die Länge zu lang, kann ein
elektrischer Kurzschluss die Folge sein.
3. Lösen Sie die an der Klemme angebrachte
Schraube. Schieben Sie das abisolierte Kabelende
in die Leiterklemme. Ziehen Sie die Schraube
(mitgeliefert) fest, um das Kabel zu befestigen.
(Abb. 6)
Bevor dieser Anschluss durchgeführt wird,
benutzen Sie den isolierten Schrupfschlauch,
um freigelegten Draht, der über den Anschluss
herausragt, abzudecken.
HINWEISE:
• Verwenden Sie nur die mitgelieferten
Schrauben.
• Schließen Sie zur Sicherheit die Batteriean-
schlussdrähte immer zum Schluss an.
• Um die Trennung der Anschlussdrähte oder das
Herunterfallen des Gerätes zu verhindern,
benutzen Sie nicht die Verkabelung, um das
Gerät zu tragen.
Deutsch
7 – 10 mm
Schraube/Vite/Skruv
Anschlussdraht/Filo/Kabel
Precauzioni sui collegamenti dei fili
(solo MRP-M1000)
Quando si utilizzano cavi metallici forniti da terzi (cavi
dell'alimentazione), utilizzare le viti in dotazione per
agevolare il collegamento.
Fate riferimento alla descrizione sotto per la procedura
corretta.
Se avete dubbi riguardo questo collegamento,
consultate il vostro rivenditore.
1. Controllate le dimensioni del filo.
NOTE:
• Misura del cavo (filo conduttore della batteria,
cavo di massa)
La misura raccomandata per il filo conduttore di
quest'unità è quella 21mm
• Se non conoscete la misura del cavo, rivolgetevi
al vostro rivenditore.
2. Rimuovete l'isolamento dalle estremità del filo di
circa 7 – 10 mm. (Fig. 5)
NOTE:
• Se la lunghezza del filo esposto non è
sufficiente, il collegamento potrebbe non
risultare corretto provocando così l'interruzione
del funzionamento o del suono.
• Al contrario, se la lunghezza è eccessiva, si
potrebbe verificare un corto circuito.
3. Ruotate la vite fissata al terminale. Inserite
l'estremità esposta del filo nel terminale del
conduttore. Serrare la vite (in dotazione) per
fissare il cavo. (Fig. 6)
Prima di effettuare questo collegamento, usate
una guaina per coprire quelle parti di filo
scoperte che si estendono oltre il terminale.
NOTE:
• Utilizzare esclusivamente le viti in dotazione.
• Per sicurezza, collegate sempre i fili della teria
per ultimi.
• Per evitare lo scollegamento dei fili o la caduta
dell'unità, non usate i fili per trasportare l'unità.
Italiano
Anschlussdrahtendseite des Produktes/
Estremità del filo del prodotto/
Sidan där kablarna ansluts
Abb.5/Fig.5/Bild 5
Leitungsdrahtanschluss/Terminale del filo/Kabelanslutning
Abb.6/Fig.6/Bild 6
Viktigt om kabelanslutningar (endast MRP-M1000)
Vid bruk av kablar från tredje part (strömförsörjningskabel)
ska medföljande skruvar användas för att förenkla
anslutningen.
Rätt installation beskrivs nedan.
Rådfråga din återförsäljare om du är tveksam.
1. Kontrollera kabeldimensionen.
OBSERVERA:
• Kabeldimension (Batterikabel, jordkabel)
2
.
• Fråga återförsäljaren om du inte vet kabel-
2. Skala av isoleringen cirka 7 – 10 mm från
kabeländarna. (Bild 5)
OBSERVERA:
• Om för kort bild av isoleringen skalas av blir
• Om för lång bit av isoleringen skalas av finns
3. Vrid på skruven som sitter i uttaget. Sätt i den
blottade kabeländen i uttaget. Dra åt skruven
(medföljer) för att fästa kabeln. (Fig. 6)
Innan denna anslutning görs skall den bit av
ledaren som eventuellt sticker ut ur kontakten
skyddas med isolerande krympslang.
OBSERVERA:
• Använd endast de medföljande skruvarna.
• Av säkerhetsskäl skall batterikablarna anslutas
• Lyft inte apparaten i kablarna för att undvika att
Rekommenderad kabel-dimension för denna
2
apparat är 21mm .
dimensionen.
kontakten dålig, vilket kan resultera i funktions-
störningar och sämre ljud.
det risk för kortslutningar.
sist.
kablarna förstörs eller att apparaten faller i
golvet.
Svenska
