Alpine MRP-M1000 Bedienungsanleitung Seite 13

• System: Lautsprechereingang/Sistema dei cavi di entrata dell'altoparlante/System med signaler matade över högtalarkablar
(Rechte Seite/Lato destro/
Höger sida)
} Benutzen Sie entweder den RCA-Eingang oder den Lautsprecher-Eingang. Schließen Sie nicht beide gleichzeitig an./Usate le entrate di livello di linea RCA o di livello
degli altoparlanti. Non collegatele entrambe simultaneamente./Använd antingen linjeingångarna (RCA-kontakter) eller effektingångarna. Anslut inte båda kontaktparen
samtidigt.
HINWEIS:
Wenn Sie den Anschluss mithilfe des Lautsprecher-
Eingangskabels durchführen, sehen Sie sich dazu bitte
das in Abb.11 dargestellte System an.
[Deutsch]
, Anderer Verstärker
7
}
8 "
CH 1 CH 2
CH 1 CH 2
9 !
(L) (L) (R) (R)
,
NOTA:
Quando effettuate il collegamento con l'intelaiatura di
immissione dell'altoparlante, fate riferimento al sistema
mostrato nella figura 11.
[Italiano]
, Altro Amplificatore
HINWEIS/NOTA/OBSERVERA:
7 Lautsprechereingangskabel/Connettori di entrata
dell'altoparlante/Högtalarnivåingångar
• Siehe Seite 7./Vedere la pagina 7./Se sid 7.

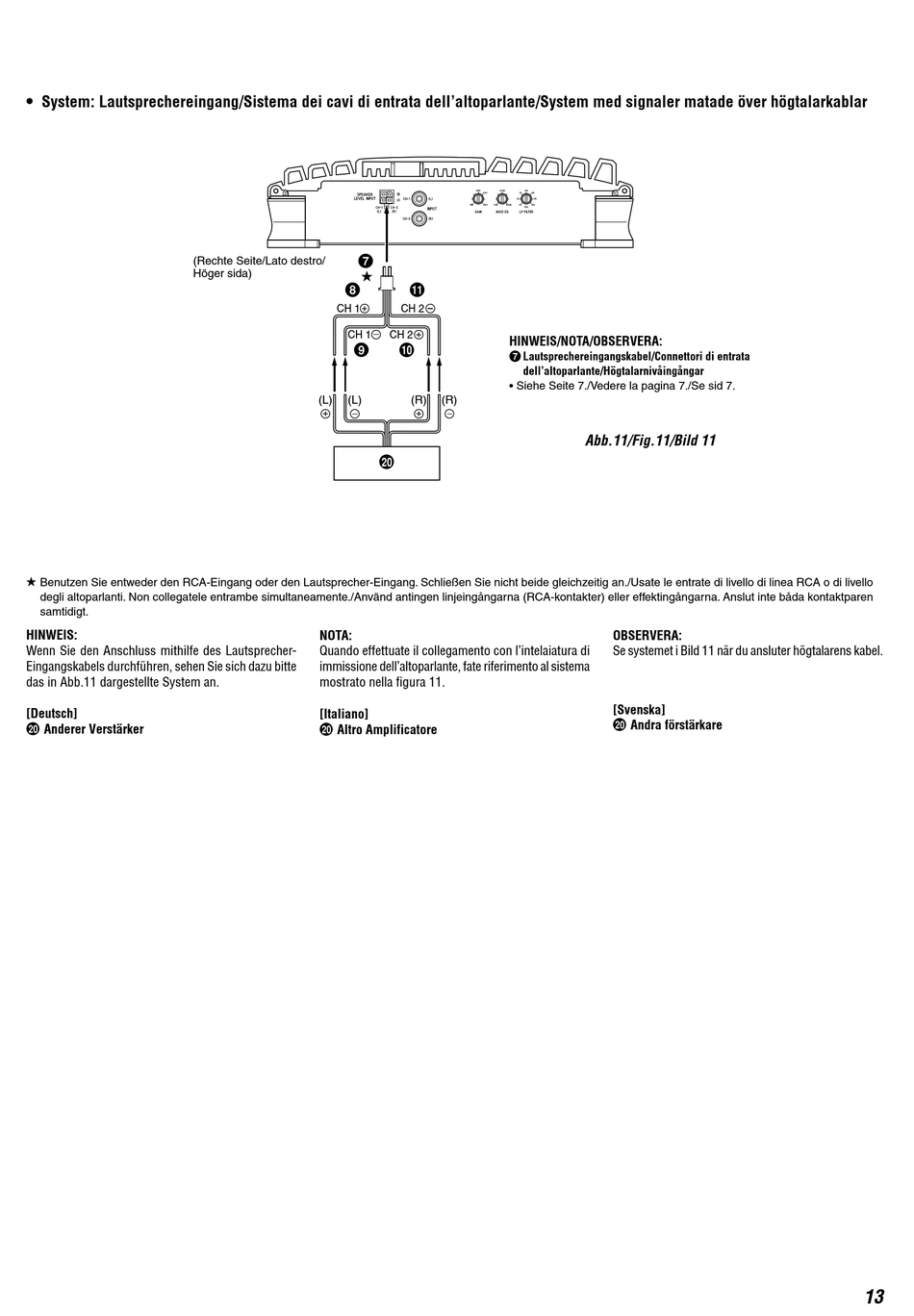

Abb.11/Fig.11/Bild 11
OBSERVERA:
Se systemet i Bild 11 när du ansluter högtalarens kabel.
[Svenska]
, Andra förstärkare
13
