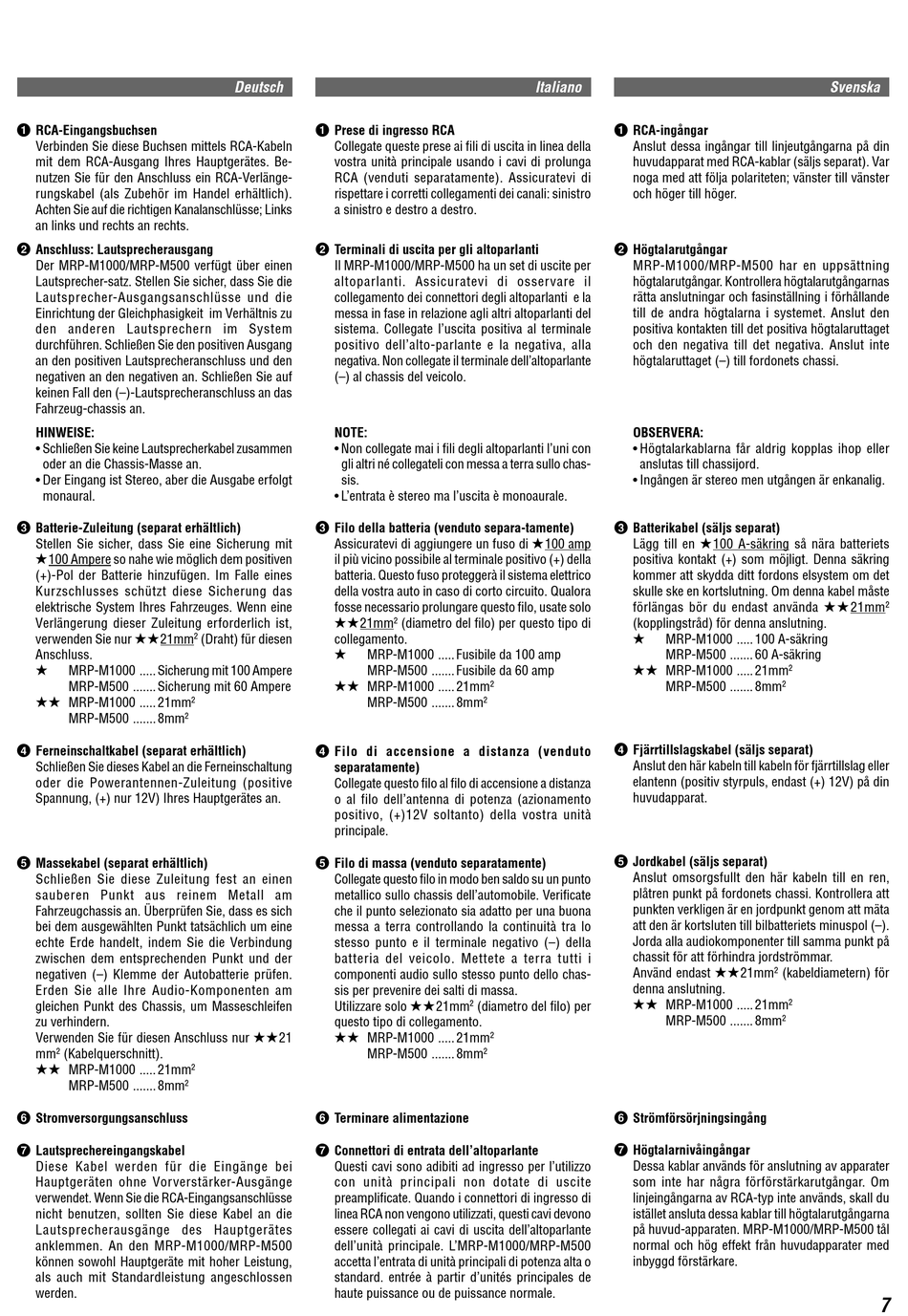

1 RCA-Eingangsbuchsen
Verbinden Sie diese Buchsen mittels RCA-Kabeln
mit dem RCA-Ausgang Ihres Hauptgerätes. Be-
nutzen Sie für den Anschluss ein RCA-Verlänge-
rungskabel (als Zubehör im Handel erhältlich).
Achten Sie auf die richtigen Kanalanschlüsse; Links
an links und rechts an rechts.
2 Anschluss: Lautsprecherausgang
Der MRP-M1000/MRP-M500 verfügt über einen
Lautsprecher-satz. Stellen Sie sicher, dass Sie die
Lautsprecher-Ausgangsanschlüsse und die
Einrichtung der Gleichphasigkeit im Verhältnis zu
den anderen Lautsprechern im System
durchführen. Schließen Sie den positiven Ausgang
an den positiven Lautsprecheranschluss und den
negativen an den negativen an. Schließen Sie auf
keinen Fall den (–)-Lautsprecheranschluss an das
Fahrzeug-chassis an.
HINWEISE:
• Schließen Sie keine Lautsprecherkabel zusammen
oder an die Chassis-Masse an.
• Der Eingang ist Stereo, aber die Ausgabe erfolgt
monaural.
3 Batterie-Zuleitung (separat erhältlich)
Stellen Sie sicher, dass Sie eine Sicherung mit
}100 Ampere so nahe wie möglich dem positiven
(+)-Pol der Batterie hinzufügen. Im Falle eines
Kurzschlusses schützt diese Sicherung das
elektrische System Ihres Fahrzeuges. Wenn eine
Verlängerung dieser Zuleitung erforderlich ist,
verwenden Sie nur }}21mm
Anschluss.
}
MRP-M1000 ..... Sicherung mit 100 Ampere
MRP-M500 ....... Sicherung mit 60 Ampere
}} MRP-M1000 ..... 21mm
MRP-M500 ....... 8mm 2
4 Ferneinschaltkabel (separat erhältlich)
Schließen Sie dieses Kabel an die Ferneinschaltung
oder die Powerantennen-Zuleitung (positive
Spannung, (+) nur 12V) Ihres Hauptgerätes an.
5 Massekabel (separat erhältlich)
Schließen Sie diese Zuleitung fest an einen
sauberen Punkt aus reinem Metall am
Fahrzeugchassis an. Überprüfen Sie, dass es sich
bei dem ausgewählten Punkt tatsächlich um eine
echte Erde handelt, indem Sie die Verbindung
zwischen dem entsprechenden Punkt und der
negativen (–) Klemme der Autobatterie prüfen.
Erden Sie alle Ihre Audio-Komponenten am
gleichen Punkt des Chassis, um Masseschleifen
zu verhindern.
Verwenden Sie für diesen Anschluss nur }}21
2
mm (Kabelquerschnitt).
}} MRP-M1000 ..... 21mm
MRP-M500 ....... 8mm 2
6 Stromversorgungsanschluss
7 Lautsprechereingangskabel
Diese Kabel werden für die Eingänge bei
Hauptgeräten ohne Vorverstärker-Ausgänge
verwendet. Wenn Sie die RCA-Eingangsanschlüsse
nicht benutzen, sollten Sie diese Kabel an die
Lautsprecherausgänge des Hauptgerätes
anklemmen. An den MRP-M1000/MRP-M500
können sowohl Hauptgeräte mit hoher Leistung,
als auch mit Standardleistung angeschlossen
werden.
Deutsch
1 Prese di ingresso RCA
Collegate queste prese ai fili di uscita in linea della
vostra unità principale usando i cavi di prolunga
RCA (venduti separatamente). Assicuratevi di
rispettare i corretti collegamenti dei canali: sinistro
a sinistro e destro a destro.
2 Terminali di uscita per gli altoparlanti
Il MRP-M1000/MRP-M500 ha un set di uscite per
altoparlanti. Assicuratevi di osservare il
collegamento dei connettori degli altoparlanti e la
messa in fase in relazione agli altri altoparlanti del
sistema. Collegate l'uscita positiva al terminale
positivo dell'alto-parlante e la negativa, alla
negativa. Non collegate il terminale dell'altoparlante
(–) al chassis del veicolo.
NOTE:
• Non collegate mai i fili degli altoparlanti l'uni con
gli altri né collegateli con messa a terra sullo chas-
sis.
• L'entrata è stereo ma l'uscita è monoaurale.
3 Filo della batteria (venduto separa-tamente)
Assicuratevi di aggiungere un fuso di }100 amp
il più vicino possibile al terminale positivo (+) della
batteria. Questo fuso proteggerà il sistema elettrico
della vostra auto in caso di corto circuito. Qualora
fosse necessario prolungare questo filo, usate solo
}}21mm
2 (Draht) für diesen collegamento.
}
}} MRP-M1000 ..... 21mm
2
4 Filo di accensione a distanza (venduto
separatamente)
Collegate questo filo al filo di accensione a distanza
o al filo dell'antenna di potenza (azionamento
positivo, (+)12V soltanto) della vostra unità
principale.
5 Filo di massa (venduto separatamente)
Collegate questo filo in modo ben saldo su un punto
metallico sullo chassis dell'automobile. Verificate
che il punto selezionato sia adatto per una buona
messa a terra controllando la continuità tra lo
stesso punto e il terminale negativo (–) della
batteria del veicolo. Mettete a terra tutti i
componenti audio sullo stesso punto dello chas-
sis per prevenire dei salti di massa.
Utilizzare solo }}21mm
questo tipo di collegamento.
}} MRP-M1000 ..... 21mm
2
6 Terminare alimentazione
7 Connettori di entrata dell'altoparlante
Questi cavi sono adibiti ad ingresso per l'utilizzo
con unità principali non dotate di uscite
preamplificate. Quando i connettori di ingresso di
linea RCA non vengono utilizzati, questi cavi devono
essere collegati ai cavi di uscita dell'altoparlante
dell'unità principale. L'MRP-M1000/MRP-M500
accetta l'entrata di unità principali di potenza alta o
standard. entrée à partir d'unités principales de
haute puissance ou de puissance normale.
Italiano
2 (diametro del filo) per questo tipo di
MRP-M1000 ..... Fusibile da 100 amp
MRP-M500 ....... Fusibile da 60 amp
2
MRP-M500 ....... 8mm 2
2
(diametro del filo) per
2
2
MRP-M500 ....... 8mm
1 RCA-ingångar
Anslut dessa ingångar till linjeutgångarna på din
huvudapparat med RCA-kablar (säljs separat). Var
noga med att följa polariteten; vänster till vänster
och höger till höger.
2 Högtalarutgångar
MRP-M1000/MRP-M500 har en uppsättning
högtalarutgångar. Kontrollera högtalarutgångarnas
rätta anslutningar och fasinställning i förhållande
till de andra högtalarna i systemet. Anslut den
positiva kontakten till det positiva högtalaruttaget
och den negativa till det negativa. Anslut inte
högtalaruttaget (–) till fordonets chassi.
OBSERVERA:
• Högtalarkablarna får aldrig kopplas ihop eller
anslutas till chassijord.
• Ingången är stereo men utgången är enkanalig.
3 Batterikabel (säljs separat)
Lägg till en }100 A-säkring så nära batteriets
positiva kontakt (+) som möjligt. Denna säkring
kommer att skydda ditt fordons elsystem om det
skulle ske en kortslutning. Om denna kabel måste
förlängas bör du endast använda }}21mm
(kopplingstråd) för denna anslutning.
}
MRP-M1000 ..... 100 A-säkring
MRP-M500 ....... 60 A-säkring
}} MRP-M1000 ..... 21mm
2
MRP-M500 ....... 8mm
4 Fjärrtillslagskabel (säljs separat)
Anslut den här kabeln till kabeln för fjärrtillslag eller
elantenn (positiv styrpuls, endast (+) 12V) på din
huvudapparat.
5 Jordkabel (säljs separat)
Anslut omsorgsfullt den här kabeln till en ren,
plåtren punkt på fordonets chassi. Kontrollera att
punkten verkligen är en jordpunkt genom att mäta
att den är kortsluten till bilbatteriets minuspol (–).
Jorda alla audiokomponenter till samma punkt på
chassit för att förhindra jordströmmar.
Använd endast }}21mm
2 (kabeldiametern) för
denna anslutning.
}} MRP-M1000 ..... 21mm
MRP-M500 ....... 8mm 2
6 Strömförsörjningsingång
7 Högtalarnivåingångar
Dessa kablar används för anslutning av apparater
som inte har några förförstärkarutgångar. Om
linjeingångarna av RCA-typ inte används, skall du
istället ansluta dessa kablar till högtalarutgångarna
på huvud-apparaten. MRP-M1000/MRP-M500 tål
normal och hög effekt från huvudapparater med
inbyggd förstärkare.
Svenska
2
2
2
