6.4.8 Testschaltung für MRI3-Relais mit Erdstromrichtungserkennung
(ER/XR und SR-Gerätetypen)

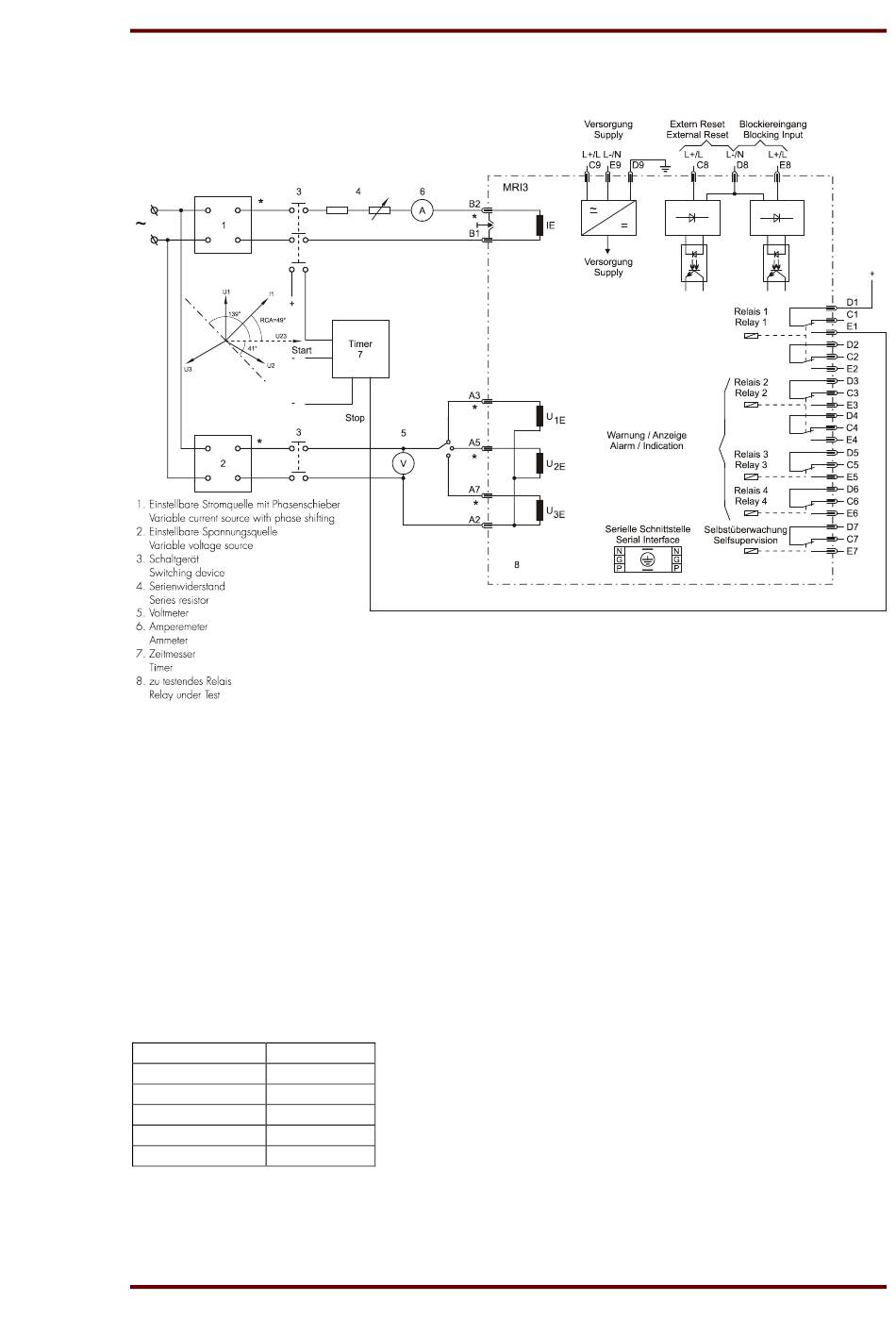

Abbildung 6.3: Testschaltung
Zum Testen der MRI3-Relais mit Erdstromrichtungserkennung benötigt man Strom- und
Spannungsquellen. Bei der Stromquelle muss die Phasenlage einstellbar sein.
Abbildung 6.3, zeigt das Beispiel einer einphasigen Testschaltung mit regelbarer Strom- und
Spannungs-quelle. Während des Tests sollte die Eingangsgröße Spannung konstant gehalten
werden. Die andere Eingangsgröße Strom ist dann entsprechend in Betrag und Phase
einzustellen.
Bei ER-Gerätetypen besteht die Möglichkeit durch Anzeige der Phasenwinkel zu überprüfen, ob
das MRI3 korrekt funktioniert.
Die Parameter I und I
E>
Folgende Messwerte können abgelesen werden:
Messwert LED
Erdstrom E, I
E>
Wirkanteil E, I
P
Blindanteil E, I
Q
Erdspannung E, U
Winkel E, I
E>
DOK-TD-MRI3 Rev.A
sollten auf EXIT gesetzt wer-den.
E>>
E>
, U
E>
