SEG Electronics GmbH Handbuch MRI3
Bei erdschlussfreien Leitungen sind Wirkstrom und Verlagerungsspannung phasengleich während
die ohmsche Komponente bei erdschlussbehafteter Leitung in Gegenphase zur
Verlagerungsspannung liegt.
Durch eine effiziente digitale Filterung werden alle Oberschwingungen unterdrückt. Somit
beeinträchtigen z. B. die beim Lichtbogenfehler vorhandenen ungradzahligen Oberschwingungen
nicht die Schutzfunktion.
4.6 Erdkurzschlussrichtungserfassung (SR/YR-Gerätetypen)
Die SR-Gerätetypen werden für die Erdkurzschlussrichtungsbestimmung in starr oder
widerstandsgeerdeten Netzen verwendet. Das Messprinzip der Erdschlussrichtungsbestimmung
basiert auf der Phasenwinkelmessung und damit auch der Koinzidenzzeitmessung zwischen
Nullstrom und -spannung.
Die für die Richtungsbestimmung erforderliche Nullspannung U0 wird intern im Sekundärkreis der
drei Spannungswandler gebildet. Es besteht die Möglichkeit für SR oder ISR - Typen ohne
Phasenstromrichtungserkennung die Nullspannung an einer Dreieckswicklung (e-n) zu messen
(Anschluss an A3/A2).

4.6.1 Starres Netz

Die meisten Fehler im starren Netz haben vorwiegend induktiven Charakter. Deshalb ist der
charakteristische Winkel zwischen Strom und Spannung bei dem die höchste Empfindlichkeit der
Messung erreicht wird, auf 110° voreilend zur Nullspannung U0 gewählt worden.

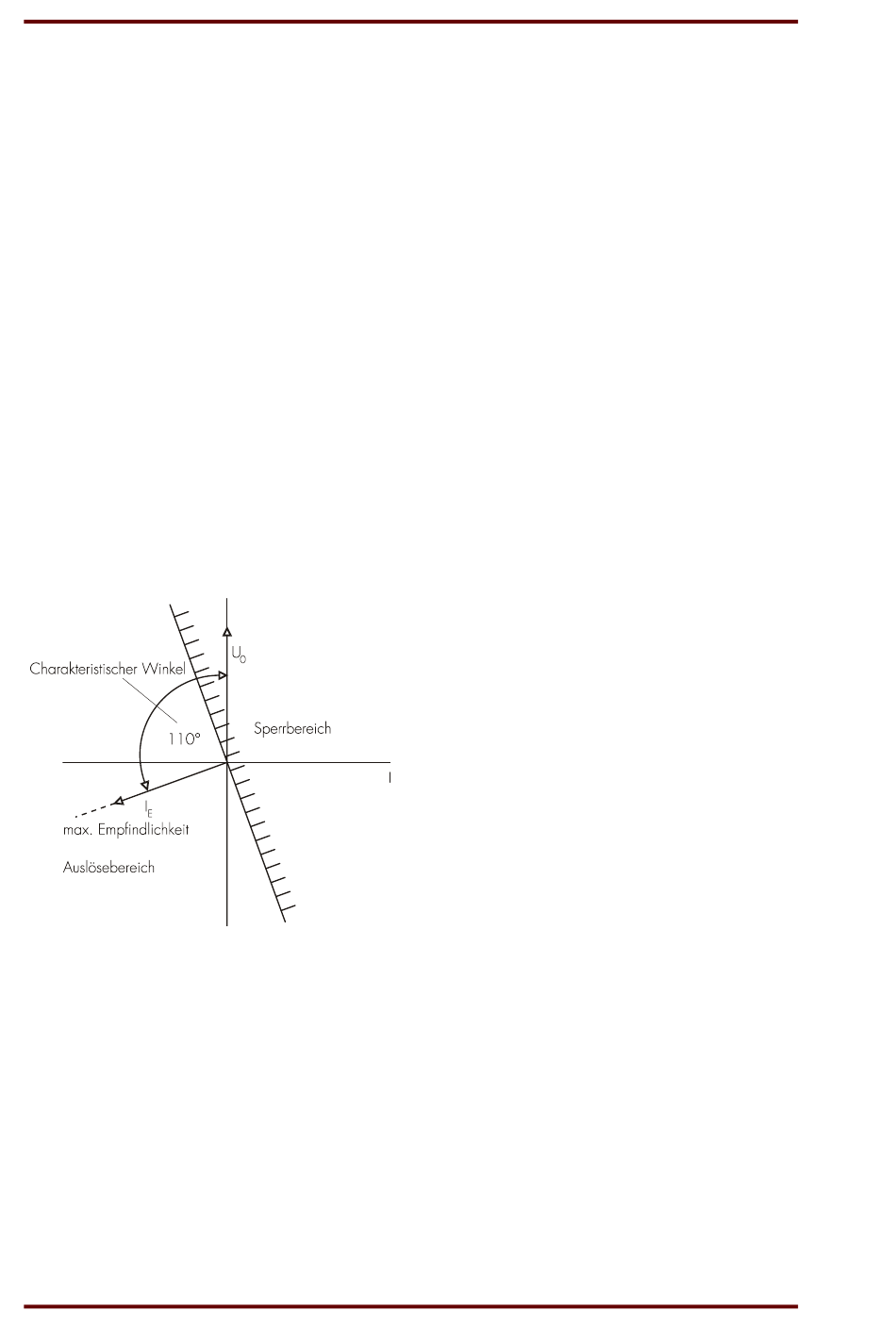

Abbildung 4.11: Charakteristischer Winkel im starren Netz (SOLI)
28 DOK-TD-MRI3 Rev.A
