3. Aufbau

3.1 Anschlüsse
Phasenstrom- und Erdstrommessung:

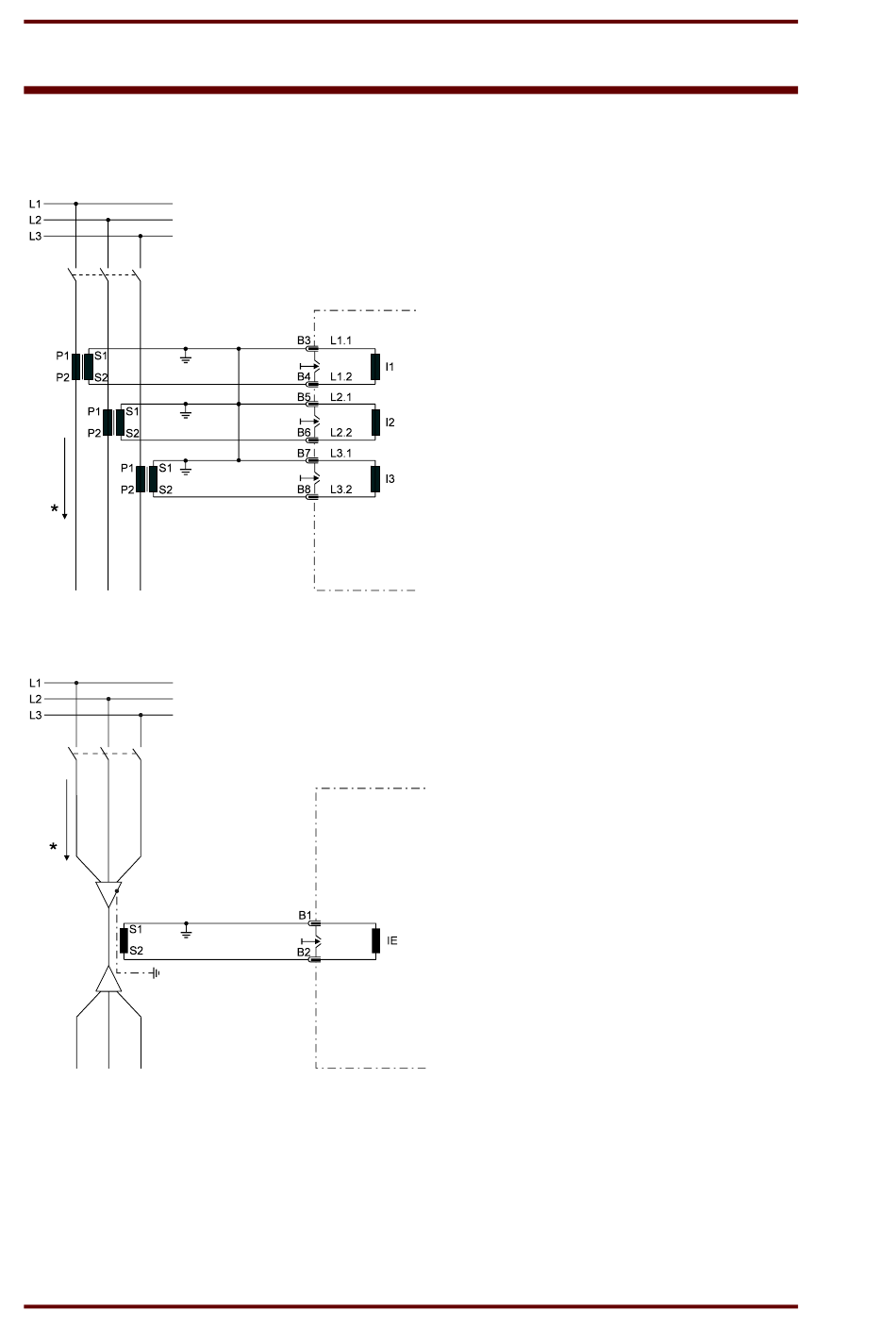

Abbildung 3.1: Messung der Phasenströme für Überstrom- und Kurzschlussschutz (I>,I>>)
Abbildung 3.2: Erdstrommessung mit Kabelumbauwandler (IE)
Bei einer Kombination von Phasen- und Erdstrommessung, sind die Wandler gemäß Abbildung 3.1
und Abbildung 3.2 oder Abbildung 3.3 anzuschließen.
* Der Pfeil zeigt die Stromrichtung in Vorwärtsrichtung an; dabei leuchtet die LED →← grün
