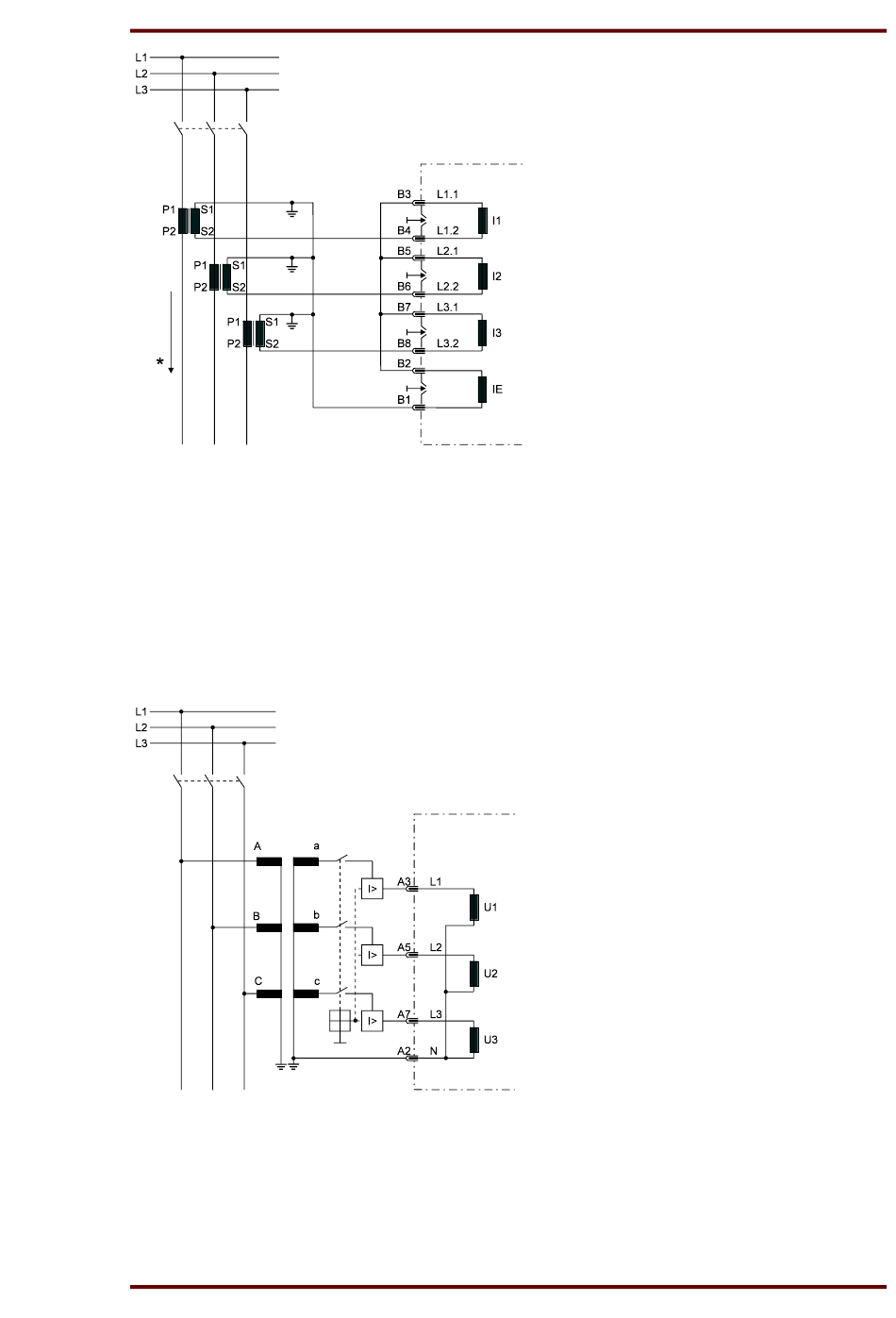

Abbildung 3.3: Messung der Phasenströme und Erdstromerfassung mit Holmgreen-Schaltung
Diese Anschlussmöglichkeit kann bei drei vorhandenen Phasenstromwandlern verwendet werden,
wenn eine Kombination von Phasen- und Erdstrommessung gefordert ist.
Nachteil der Holmgreen-Schaltung:
Bei Sättigung eines oder mehrerer Wandler erkennt das Relais scheinbar einen Erdstrom.
Spannungsmessung für die Richtungserkennung:
Abbildung 3.4: Messung der Phasenspannungen für die Richtungserkennung bei Überstrom-, Kurzschluss- oder
Erdschlussschutz (I>, I>> I
Anschluss der Spannungswandler bei ER/XR-Gerätetypen siehe auch Kapitel 4.5.
